Каталог фрезерных обрабатывающих центров

Фрезерный обрабатывающий центр Mikron VCE 600 PRO

Фрезерный обрабатывающий центр Mikron VCE 800 PRO

Фрезерный обрабатывающий центр Mikron VCE 800W PRO

Фрезерный обрабатывающий центр Mikron VCE 1000 PRO

Фрезерный обрабатывающий центр Mikron VCE 1200 PRO

Фрезерный обрабатывающий центр Mikron VCE 1400 PRO

Фрезерный обрабатывающий центр Mikron VCE 1600 PRO

Фрезерный обрабатывающий центр Mikron VCE 2000 PRO

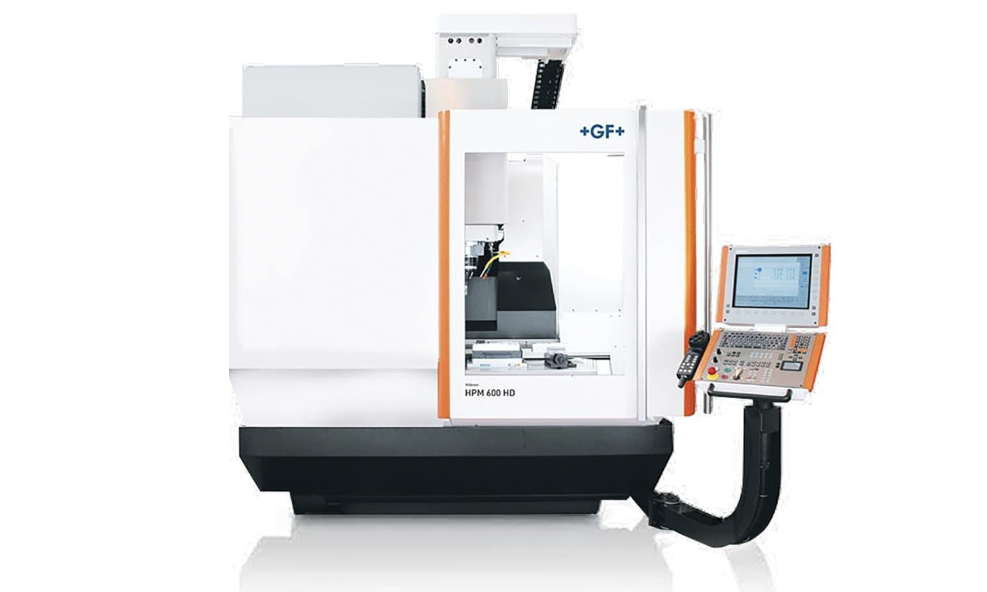

Фрезерный обрабатывающий центр Mikron HPM 600 HD

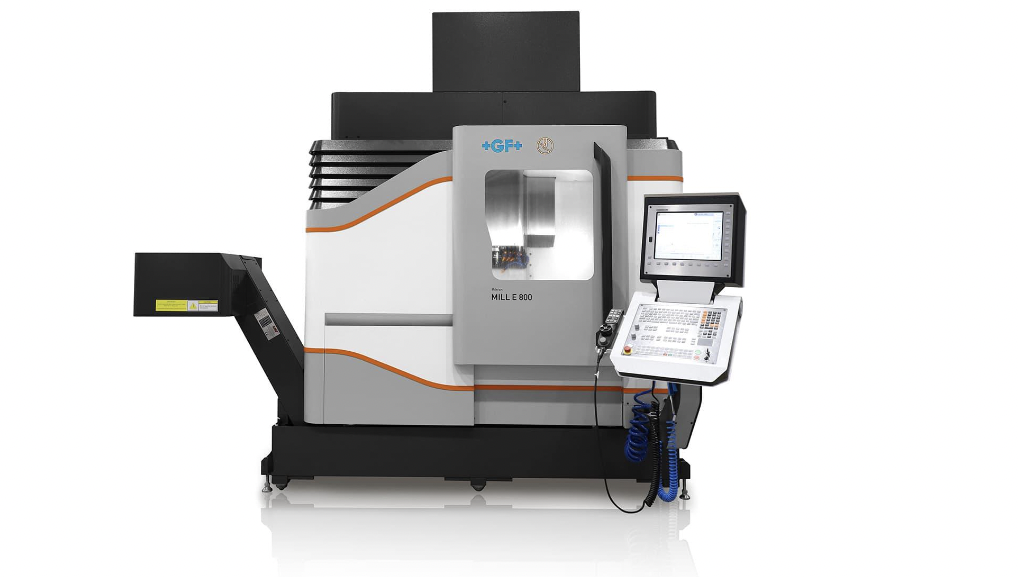

Фрезерный обрабатывающий центр Mikron MILL E 800

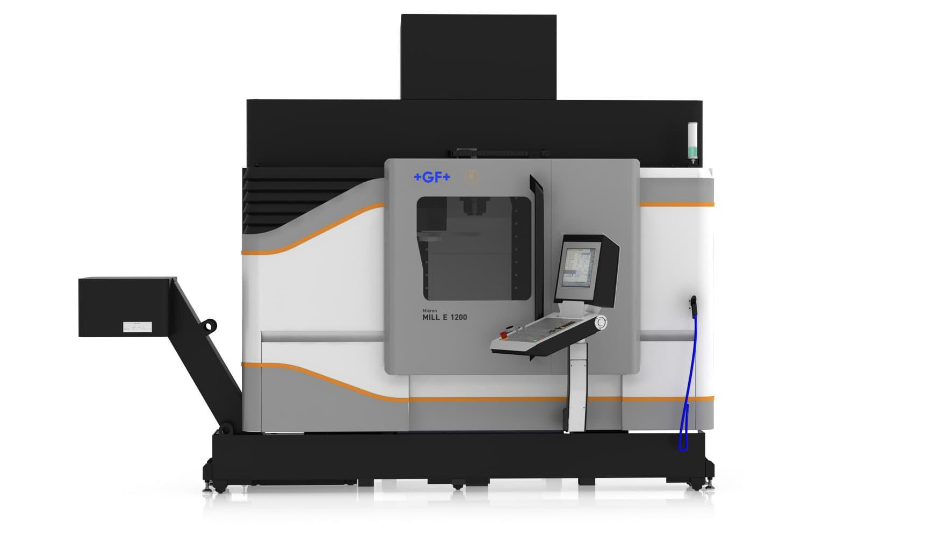

Фрезерный обрабатывающий центр Mikron MILL E 1200

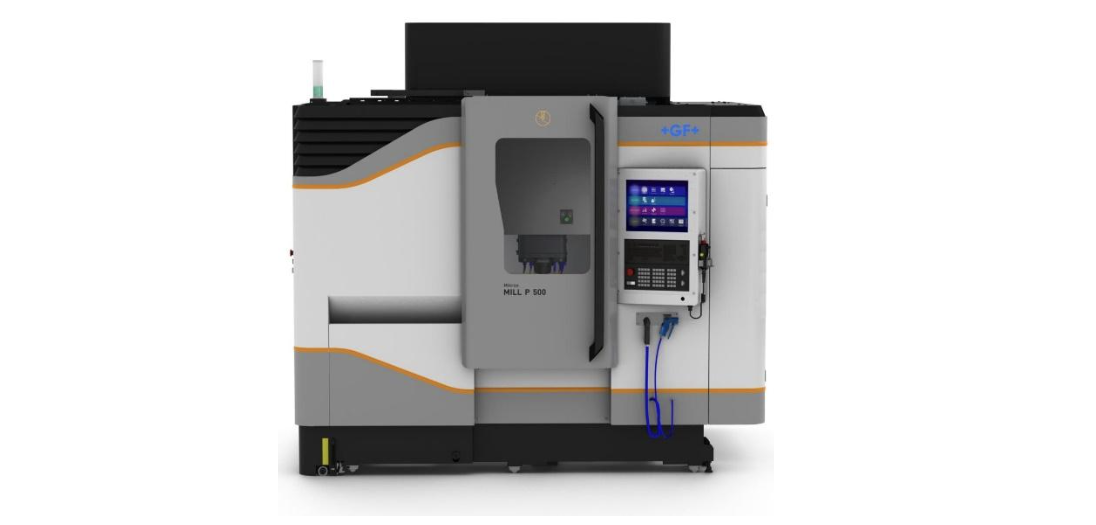

Фрезерный обрабатывающий центр Mikron MILL P 500

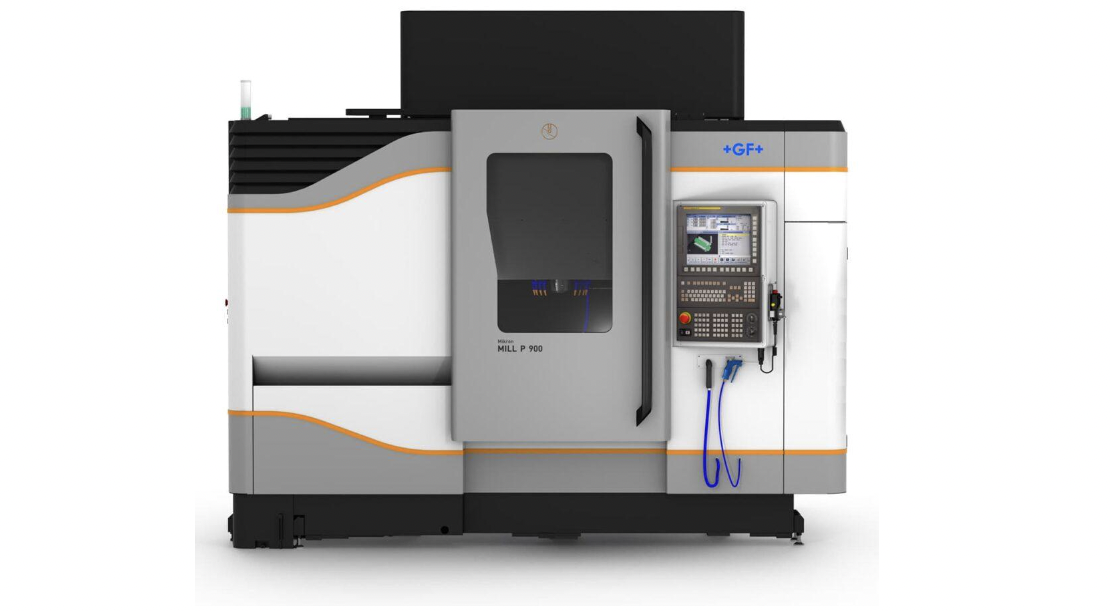

Фрезерный обрабатывающий центр Mikron MILL P 900

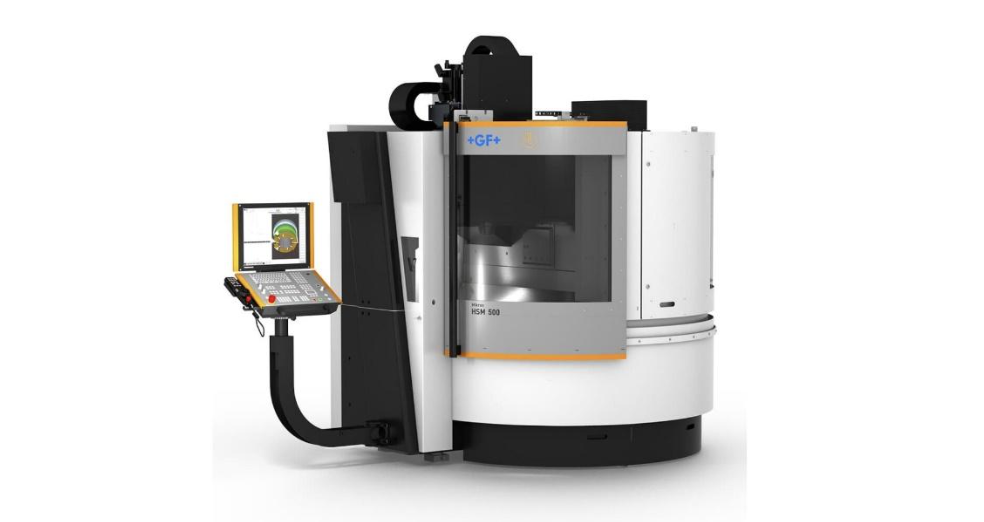

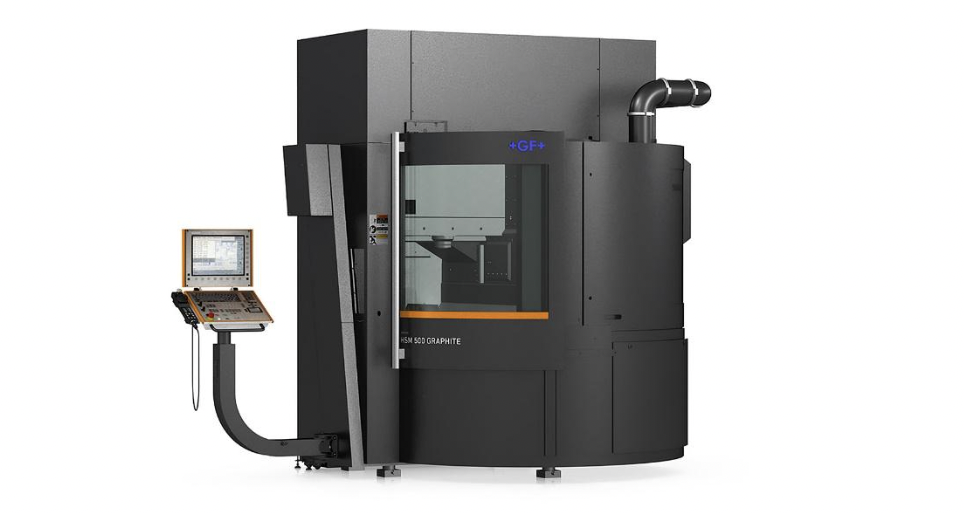

Фрезерный обрабатывающий центр Mikron HSM 500

Фрезерный обрабатывающий центр Mikron HSM 500

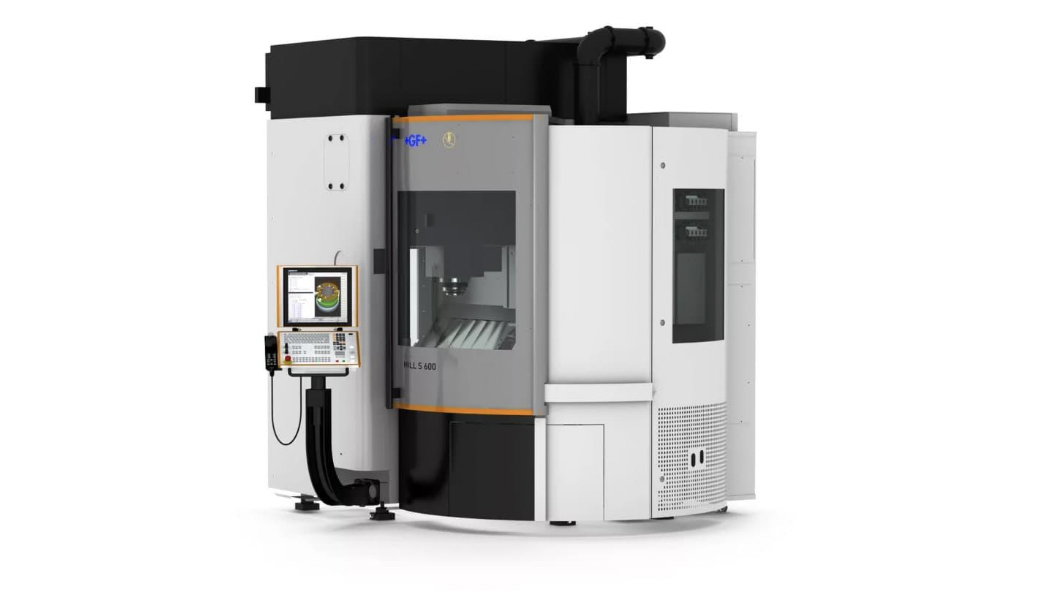

Фрезерный обрабатывающий центр Mikron MILL S 400

Фрезерный обрабатывающий центр Mikron MILL S 500

Фрезерный обрабатывающий центр Mikron MILL S 600

Фрезерный обрабатывающий центр Mikron MILL S 800

Фрезерный обрабатывающий центр Mikron MILL X 400

Фрезерный обрабатывающий центр Mikron MILL X 600

Фрезерный обрабатывающий центр Mikron MILL X 800

Каталог 5-осевых фрезерных станков

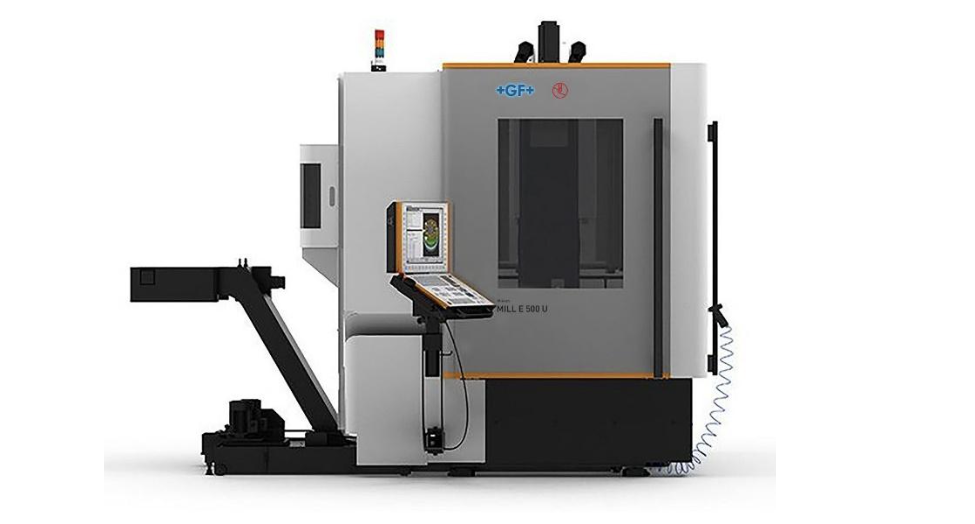

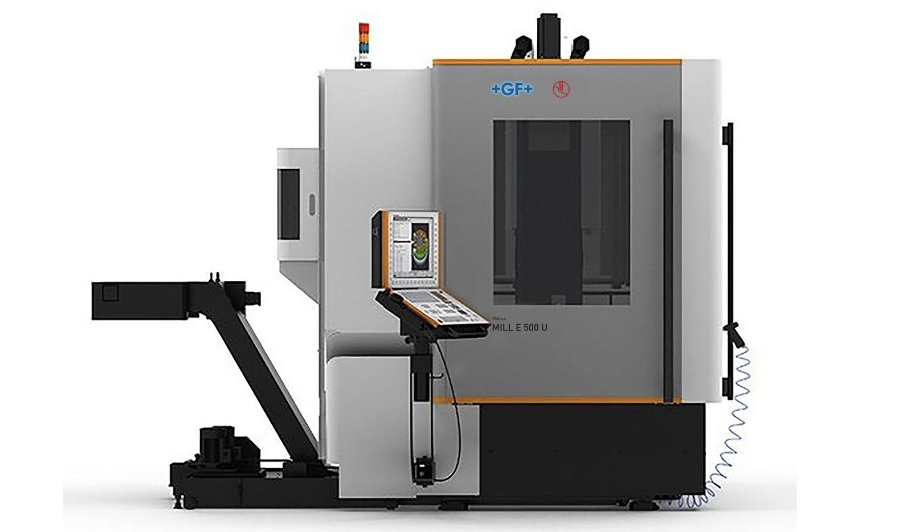

Фрезерный обрабатывающий центр Mikron MILL E 500 U

Фрезерный обрабатывающий центр Mikron MILL E 700 U

Фрезерный обрабатывающий центр Mikron MILL E 1000 U

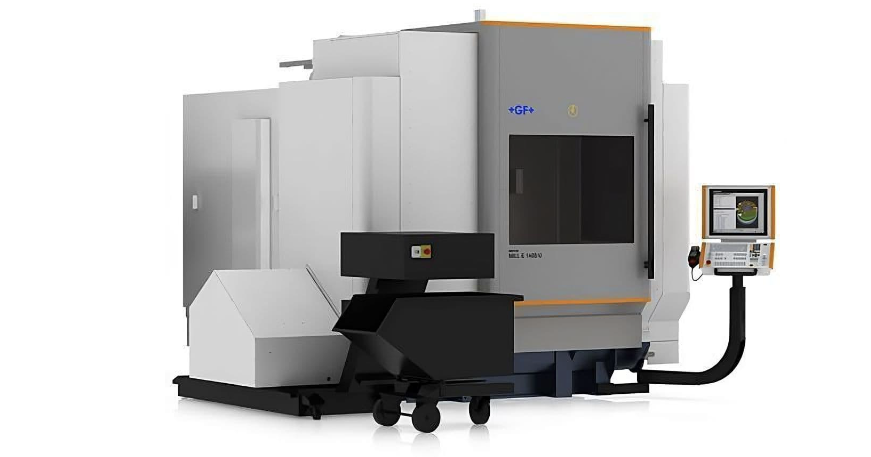

Фрезерный обрабатывающий центр Mikron MILL E 1400 U

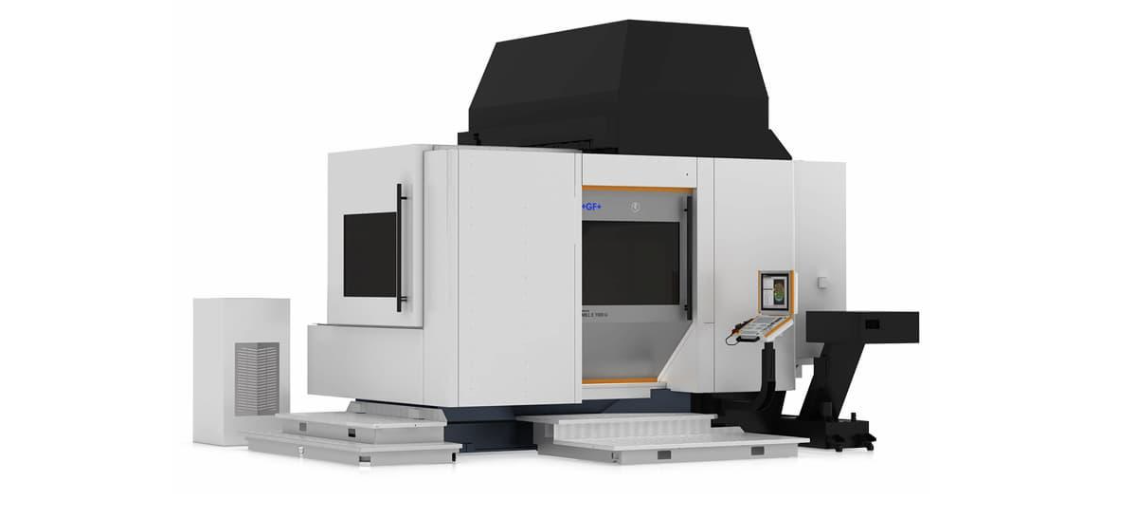

Фрезерный обрабатывающий центр Mikron MILL E 1900 U

5-осевые фрезерные станки Mikron серии MILL E 1000/1400/1900

Фрезерный обрабатывающий центр Mikron MILL E 1000 U

Фрезерный обрабатывающий центр Mikron MILL E 1400 U

Фрезерный обрабатывающий центр Mikron MILL E 1900 U

5-осевые фрезерные станки Mikron серии MILL P

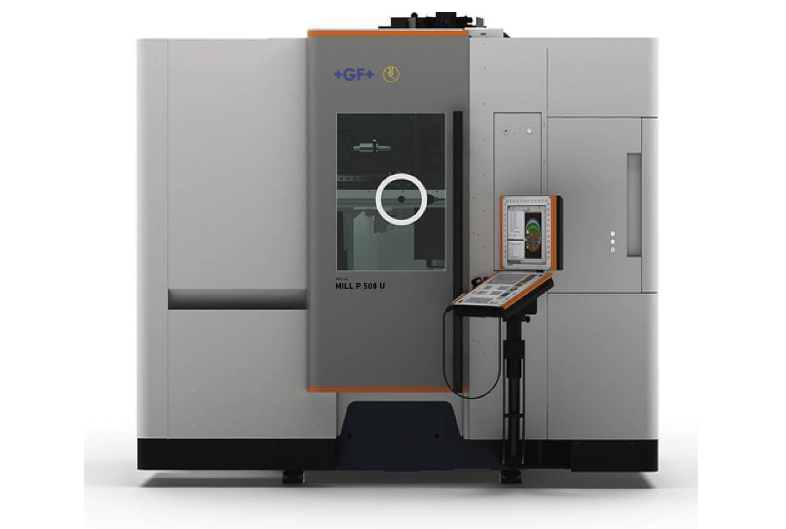

Фрезерный обрабатывающий центр Mikron MILL P 500 U

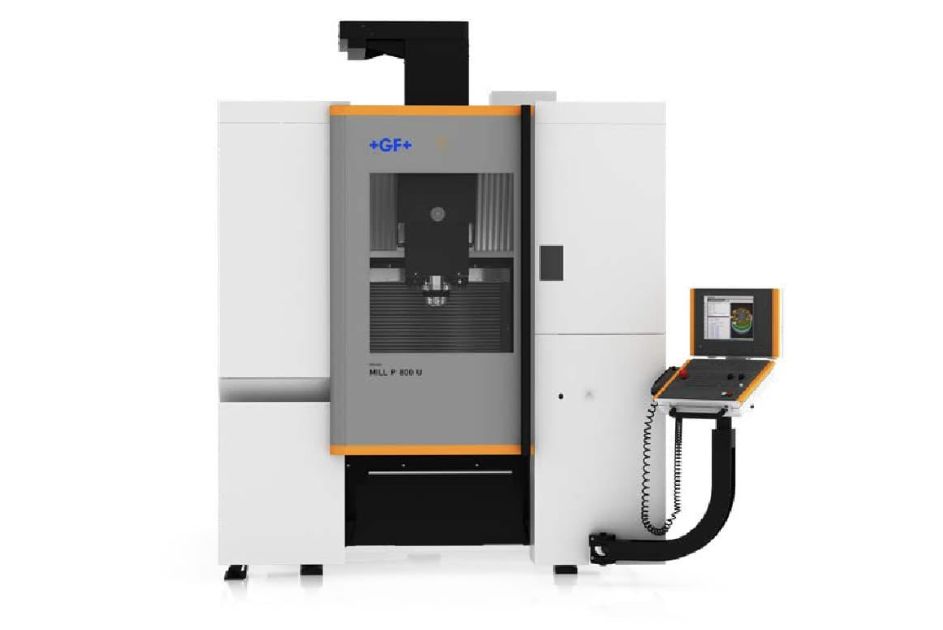

Фрезерный обрабатывающий центр Mikron MILL P 800 U

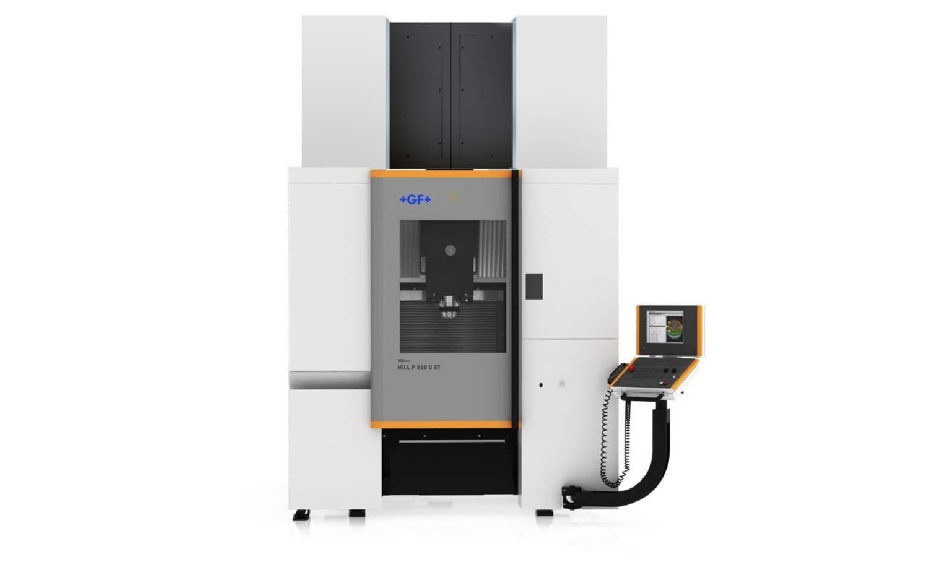

Фрезерный обрабатывающий центр Mikron MILL P 800 U ST

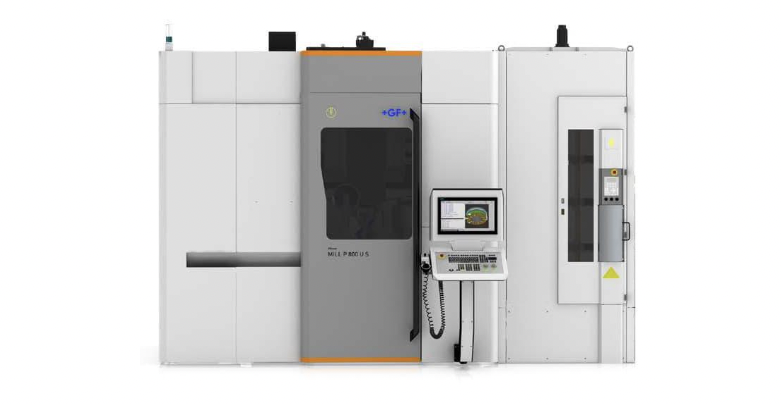

Фрезерный обрабатывающий центр Mikron MILL P 800 US

5-осевые фрезерные станки Mikron серии MILL S/X

Фрезерный обрабатывающий центр Mikron MILL S 200 U

Фрезерный обрабатывающий центр Mikron MILL S 400 U

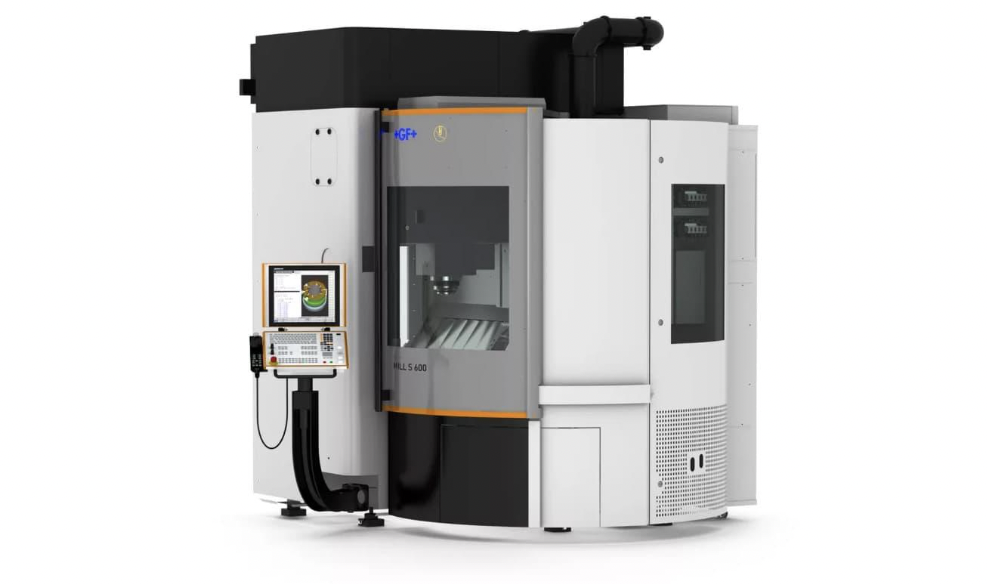

Фрезерный обрабатывающий центр Mikron MILL S 600 U

Фрезерные обрабатывающие центры Mikron производит швейцарская фирма GF Machining Solutions — ведущий мировой производитель металлообрабатывающего оборудования, поставщик технологий и услуг по автоматизации производства.

В линейке GF Machining Solutions представлены: электроэрозионные станки, фрезерные обрабатывающие центры, лазерные станки для текстурирования и станки аддитивных технологий. Помимо этого GF Machining Solutions поставляет крепежную оснастку 3R System, высококлассные шпиндели для фрезерных станков Step-Tec и программные средства для управления производством.

Универсальные возможности

Инженеры компании GFMS разрабатывают решения для 5-осевой обработки, которые улучшают качество изготавливаемой продукции, повторяемость и производительность, снижая общие затраты для обрабатывающих компаний, которые производят сложные компоненты для передовых отраслей, где требуются детали с высокой точностью:

  • Пресс-формы и штампы
  • Инструментальное производство
  • Медицина
  • Аэрокосмическая промышленность
  • Энергетика
  • Комплексное обслуживание и поддержка

Проверенная временем команда инженеров, пользующаяся доверием в отрасли, поддерживает клиентов на протяжении всего процесса внедрения, включая планирование и проектирование, инжиниринг и автоматизацию, выбор лучших в своем классе технологий обработки Mikron. Вы получаете постоянную поддержку, обслуживание и обучение, чтобы гарантировать, что наши станки и ваши операторы продолжат достигать результатов в долгосрочной перспективе.

Каталог 3-осевых фрезерных станков

  1. Стандартное оборудование 3-осевых фрезерных станков
  2. Защитный кожух
  3. Два боковых окна, большие передние двери
  4. Мощные люминесцентные лампы в рабочем пространстве
  5. Телескопические кожухи по осям X, Y и Z
  6. Спиральный конвейер для стружки с механическим двойным фильтром
  7. Автоматическая централизованная смазка
  8. Боковое устройство смены инструмента
  9. Пистолет для смыва стружки
  10. Пневматический пистолет
  11. Отображение рабочего состояния
  12. Шпиндель 10 000 об/мин
  13. Головка шпинделя охлаждаемая водой
  14. Регулируемое охлаждение главного шпинделя
  15. Боковая система смыва
  16. Форсунки СОЖ и воздушные форсунки на шпиндельной головке
  17. Бачок охлаждающей жидкости на роликах
  18. Нарезание резьбы без компенсирующего патрона
  19. ЧПУ Heidenhain TNC 620
  20. порт USB 3.0
  21. Порт Ethernet
  22. Мобильный маховик
  23. Дополнительный защитный экран

Аксессуары 3-осевых фрезерных станков

  1. Охлаждение через шпиндель (внутренняя подача) 18 или 42 бар
  2. Блок ленточных фильтров к внутренней подаче ОЖ
  3. Регулируемое охлаждение главного шпинделя (10 000/16 000 об/мин)
  4. Совместимость с четвертой осью
  5. Распылительное кольцо
  6. Управляемое сопло охлаждающей жидкости
  7. Отвод аэрозольного тумана
  8. Инфракрасный измерительный щуп OMP 40-2
  9. Система измерения и контроля инструмента, тип TS27
  10. Встроенный ленточный фильтр
  11. Стандарт крепления инструмента BT
  12. Механический сепаратор масла/хладагента
  13. Тележка для стружки
  14. Совместимость с угловой головкой
  15. Дополнительный защитный экран

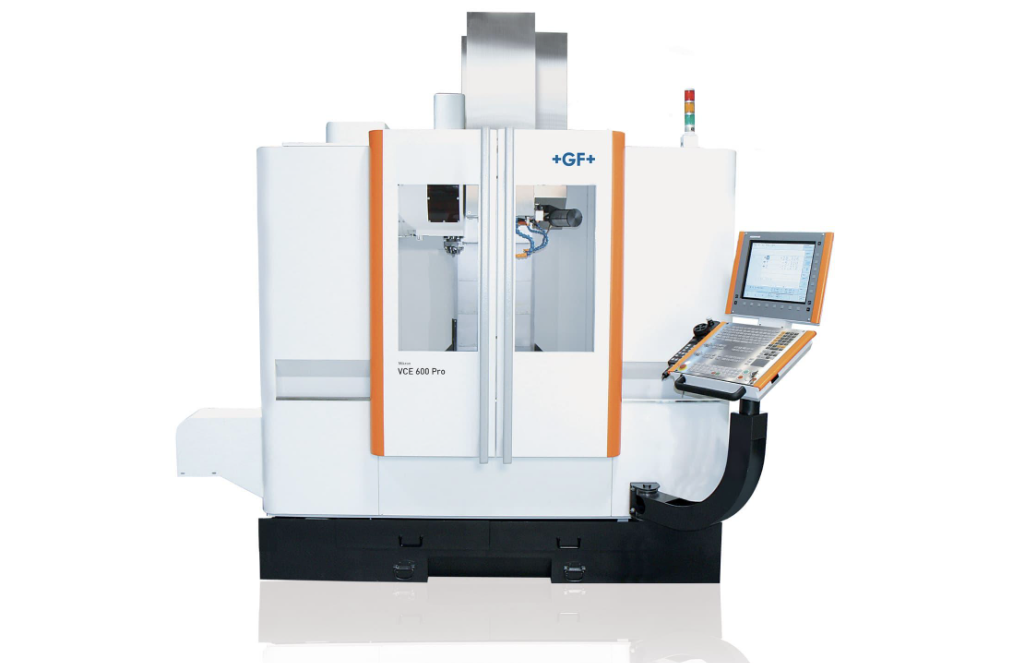

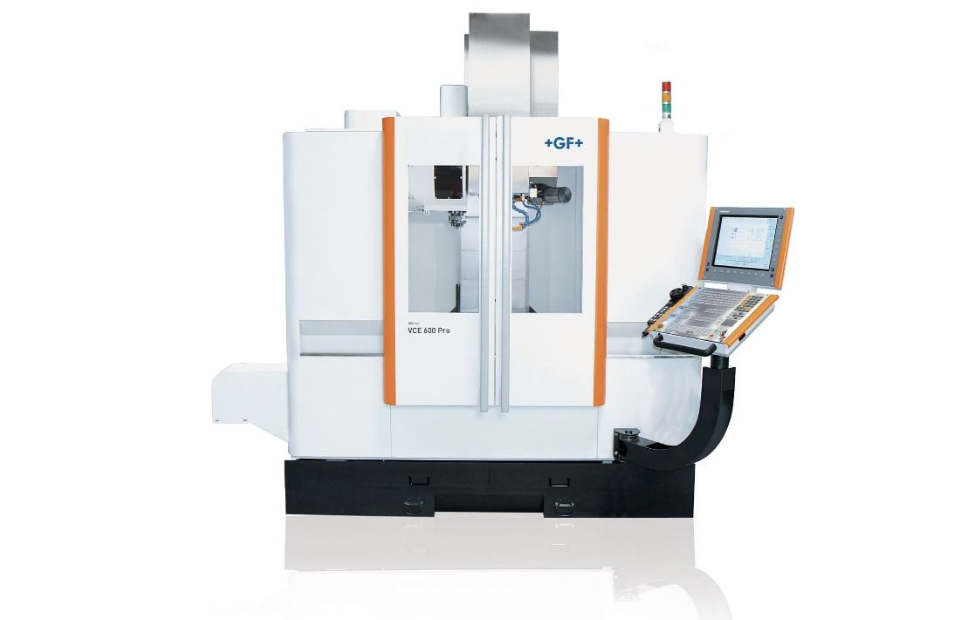

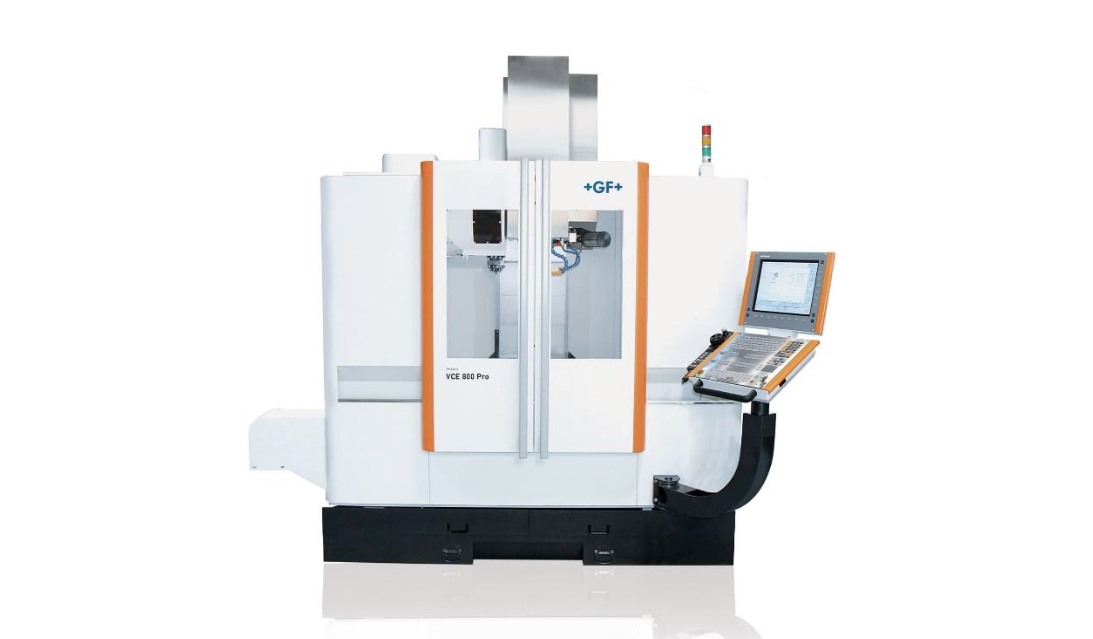

Фрезерный обрабатывающий центр Mikron VCE 600 PRO

Вертикально-фрезерный станок с ЧПУ Mikron VCE 600 PRO устанавливает стандарты в категории фрезерных обрабатывающих центров. Его ценностью являются надежность, компактность и удобство использования. Идеальная гармония как производительности обработки, так и стабильности является плодом многолетнего опыта инженеров GFMS. Результатом является эффективное точное производственное оборудование с безукоризненной работой в любой ситуации.

Технические характеристики

Перемещения по осям X, Y, Z

600 x 500 x 540 мм

Макс. расстояние от шпинделя до рабочего стола

690 мм

Ускоренный ход (X, Y, Z)

40 м/мин

Рабочий стол

700х500 мм

Количество Т-образных пазов

5

Ширина Т-образного паза

18 мм

Максимальная нагрузка на стол

800 кг

Максимальная скорость шпинделя

10000 об/мин (16000 об/мин — опция)

Мощность шпинделя

18,5 кВт

Макс. крутящий момент

140 Н*м

Привод шпинделя

Ремень

Система управления

Heidenhain TNC 620

Крепление инструмента

ISO-B40/HSK-A63

Количество позиций в магазине

24/40 ISO-B40
24/40 HSK-A63

Емкость бака

300 л

Габариты станка

2240х3160х2720 мм

Максимальный вес станка

4800 кг

Максимальная нагрузка на стол

800 кг

Емкость бака

300 л

Габариты станка

2240х3160х2720 мм

Максимальный вес станка

4800 кг

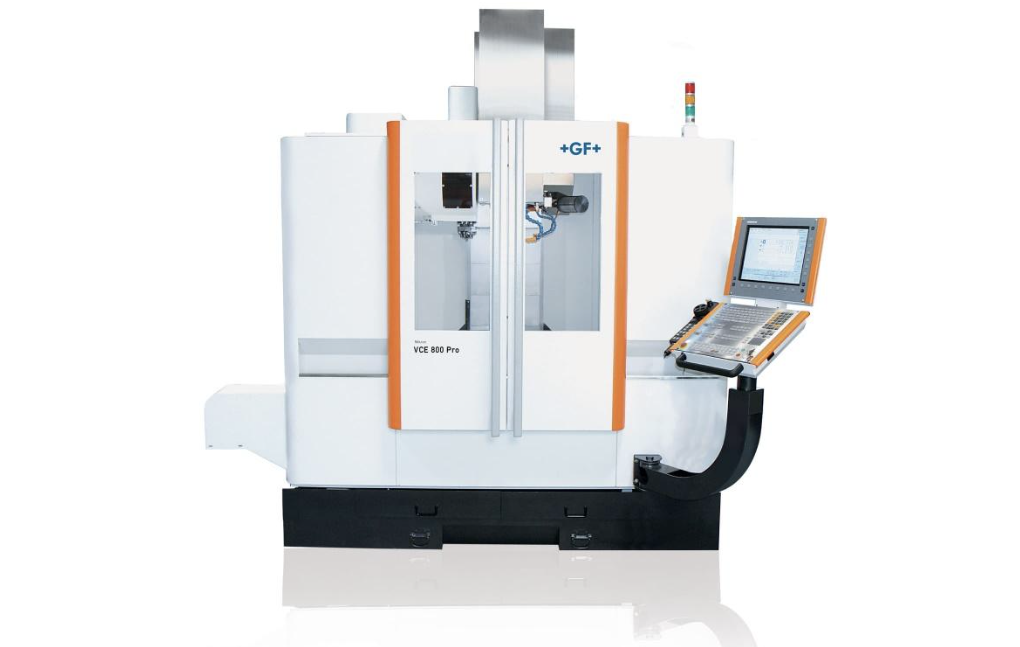

Фрезерный обрабатывающий центр Mikron VCE 800 PRO

Вертикально-фрезерный станок с ЧПУ Mikron VCE 800 PRO устанавливает стандарты в категории фрезерных обрабатывающих центров. Его ценностью являются надежность, компактность и удобство использования. Идеальная гармония как производительности обработки, так и стабильности является плодом многолетнего опыта инженеров GFMS. Результатом является эффективное точное производственное оборудование с безукоризненной работой в любой ситуации.

Технические характеристики

Перемещения по осям X, Y, Z

800 x 500 x 540 мм

Макс. расстояние от шпинделя до рабочего стола

690 мм

Ускоренный ход (X, Y, Z)

40 м/мин

Подача/ускоренный ход (Z)

16/20 м/мин

Рабочий стол

910х500 мм

Количество Т-образных пазов

5

Ширина Т-образного паза

18 мм

Максимальная нагрузка на стол

1100 кг

Максимальная скорость шпинделя

10000 об/мин (16000 об/мин — опция)

Мощность шпинделя

18,5 кВт

Макс. крутящий момент

140 Н*м

Привод шпинделя

Ремень

Система управления

Heidenhain TNC 620

Крепление инструмента

ISO-B40/HSK-A63

Количество позиций в магазине

24/40 ISO-B40
24/40 HSK-A63

Емкость бака

300 л

Габариты станка

2240х3160х2720 мм

Максимальный вес станка

5000 кг

Фрезерный обрабатывающий центр Mikron VCE 800W PRO

Вертикально-фрезерный станок с ЧПУ Mikron VCE 800W PRO устанавливает стандарты в категории фрезерных обрабатывающих центров. Его ценностью являются надежность, компактность и удобство использования. Идеальная гармония как производительности обработки, так и стабильности является плодом многолетнего опыта инженеров GFMS. Результатом является эффективное точное производственное оборудование с безукоризненной работой в любой ситуации.

Технические характеристики

Перемещения по осям X, Y, Z

860 x 560 x 600 мм

Макс. расстояние от шпинделя до рабочего стола

735 мм

Ускоренный ход (X, Y, Z)

40 м/мин

Рабочий стол

1000х560 мм

Количество Т-образных пазов

5

Ширина Т-образного паза

18 мм

Максимальная нагрузка на стол

1350 кг

Максимальная скорость шпинделя

10000 об/мин (16000 об/мин — опция)

Мощность шпинделя

18,5 кВт

Макс. крутящий момент

140 Н*м

Привод шпинделя

Ремень

Система управления

Heidenhain TNC 620

Крепление инструмента

ISO-B40/HSK-A63

Количество позиций в магазине

24/40/60 ISO-B40
24/40/60 HSK-A63

Емкость бака

300 л

Габариты станка

2270х3300х2840 мм

Максимальный вес станка

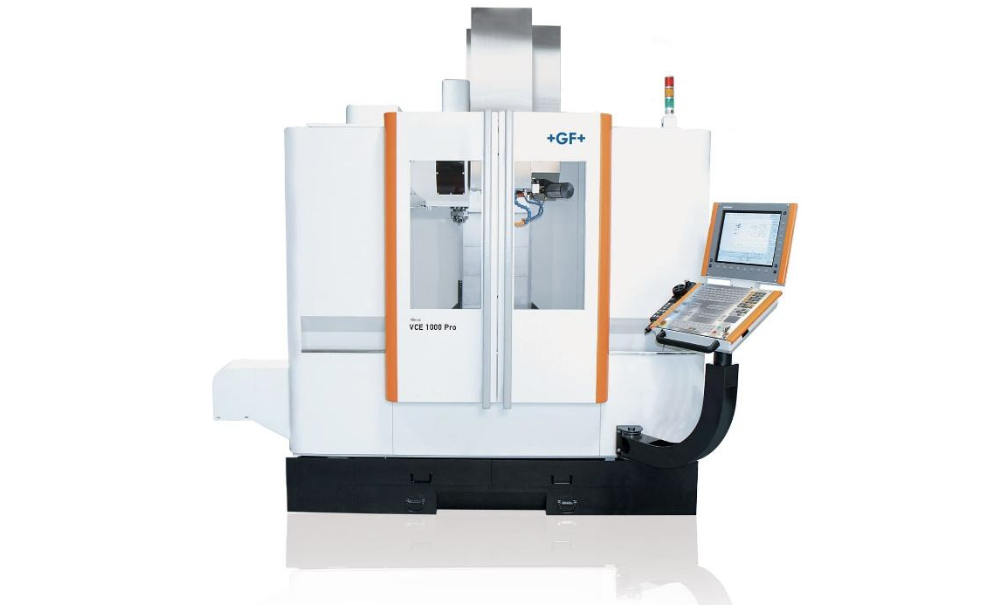

Фрезерный обрабатывающий центр Mikron VCE 1000 PRO

3-х осевой вертикально-фрезеный станок Mikron VCE 1000 PRO устанавливает стандарты в категории фрезерных обрабатывающих центров. Его ценностью являются надежность, компактность и удобство использования. Идеальная гармония как производительности обработки, так и стабильности результатов является плодом многолетнего опыта инженеров GFMS. Фрезерный обрабатывающий центр Mikron VCE 1000 PRO — эффективное точное производственное оборудование с безукоризненной работой в любой ситуации.

Технические характеристики

Перемещения по осям X, Y, Z

1020 x 560 x 600 мм

Макс. расстояние от шпинделя до рабочего стола

735 мм

Ускоренный ход (X, Y, Z)

40 м/мин

Рабочий стол

1000х560 мм

Количество Т-образных пазов

5

Ширина Т-образного паза

18 мм

Максимальная нагрузка на стол

1350 кг

Максимальная скорость шпинделя

10000 об/мин (16000 об/мин — опция)

Мощность шпинделя

18,5 кВт

Макс. крутящий момент

140 Н*м

Привод шпинделя

Ремень

Система управления

Heidenhain TNC 620

Крепление инструмента

ISO-B40/HSK-A63

Количество позиций в магазине

24/40/60 ISO-B40
24/40/60 HSK-A63

Емкость бака

300 л

Габариты станка

2270х3300х2840 мм

Максимальный вес станка

6500 кг

Фрезерный обрабатывающий центр Mikron VCE 1200 PRO

Вертикально-фрезерный станок с ЧПУ Mikron VCE 1200 Pro устанавливает стандарты в категории фрезерных обрабатывающих центров. Его ценностью являются надежность, компактность и удобство использования. Идеальная гармония как производительности обработки, так и стабильности является плодом многолетнего опыта инженеров GFMS. Результатом является эффективное точное производственное оборудование с безукоризненной работой в любой ситуации. Фрезерные обрабатывающие центры MIKRON серии VCE Pro не имеют ограничений по своей функциональности. Станки используются для изготовления штампов и пресс-форм с доводкой поверхностей с помощью полукруглой фрезы. Поскольку на станках Mikron VCE Pro частота вращения шпинделя составляет до 16 000 об/мин, на данном оборудовании с легкостью можно реализовать высокоскоростное фрезерование.

Технические характеристики

Перемещения по осям X, Y, Z

1200 x 600 x 675 мм

Макс. расстояние от шпинделя до рабочего стола

775 мм

Ускоренный ход (X, Y, Z)

32,32,24 м/мин

Рабочий стол

1220х620 мм

Количество Т-образных пазов

5

Ширина Т-образного паза

18 мм

Максимальная нагрузка на стол

1700 кг

Максимальная скорость шпинделя

10000 об/мин (16000 об/мин — опция)

Мощность шпинделя

18,0 кВт

Макс. крутящий момент

209 Н*м

Привод шпинделя

Ремень

Система управления

Heidenhain TNC 620

Крепление инструмента

ISO-B40/HSK-A63

Количество позиций в магазине

24/40/60 ISO-B40
24/40/60 HSK-A63

Емкость бака

380 л

Габариты станка

3220х3550х2790 мм

Максимальный вес станка

8000 кг

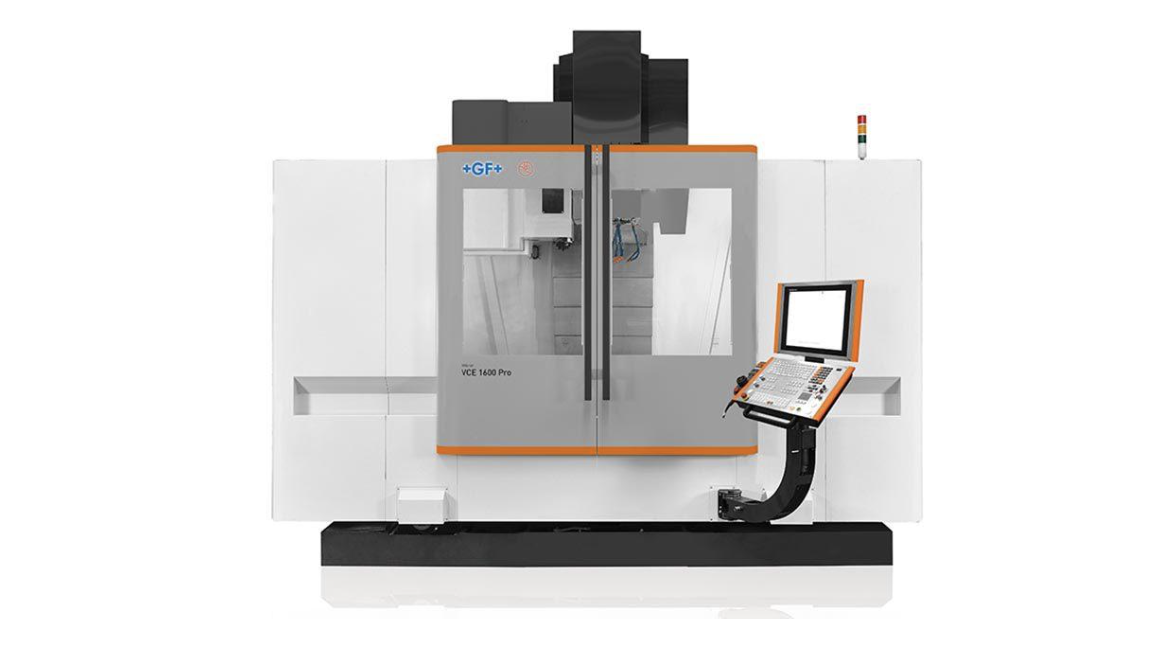

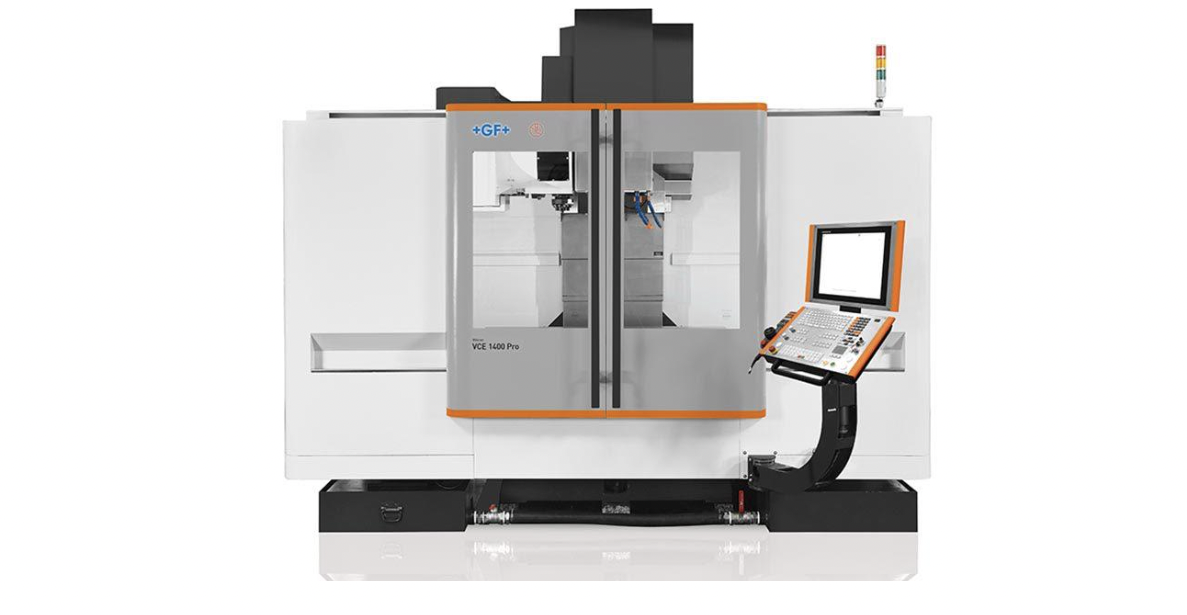

Фрезерный обрабатывающий центр Mikron VCE 1400 PRO

Вертикально-фрезерный станок с ЧПУ Mikron VCE 1400 Pro устанавливает стандарты в категории фрезерных обрабатывающих центров. Его ценностью являются надежность, компактность и удобство использования. Идеальная гармония как производительности обработки, так и стабильности является плодом многолетнего опыта инженеров GFMS. Результатом является эффективное точное производственное оборудование с безукоризненной работой в любой ситуации.

Фрезерные обрабатывающие центры MIKRON серии VCE Pro не имеют ограничений по своей функциональности. Станки используются для изготовления штампов и пресс-форм с доводкой поверхностей с помощью полукруглой фрезы. Поскольку на станках Mikron VCE Pro частота вращения шпинделя составляет до 16 000 об/мин, на данном оборудовании с легкостью можно реализовать высокоскоростное фрезерование.

Технические характеристики

Перемещения по осям X, Y, Z

1400 x 650 x 675 мм

Макс. расстояние от шпинделя до рабочего стола

775 мм

Ускоренный ход (X, Y, Z)

32,32,24 м/мин

Рабочий стол

1400х620 мм

Количество Т-образных пазов

5

Ширина Т-образного паза

18 мм

Максимальная нагрузка на стол

1700 кг

Максимальная скорость шпинделя

10000 об/мин (16000 об/мин — опция)

Мощность шпинделя

18,0 кВт

Макс. крутящий момент

209 Н*м

Привод шпинделя

Ремень

Система управления

Heidenhain TNC 620

Крепление инструмента

ISO-B40/HSK-A63

Количество позиций в магазине

24/40/60 ISO-B40
24/40/60 HSK-A63

Емкость бака

380 л

Габариты станка

3220х3550х2790 мм

Максимальный вес станка

8700 кг

Фрезерный обрабатывающий центр Mikron VCE 1600 PRO

Вертикально-фрезерный станок с ЧПУ Mikron VCE 1600 Pro устанавливает стандарты в категории фрезерных обрабатывающих центров. Его ценностью являются надежность, компактность и удобство использования. Идеальная гармония как производительности обработки, так и стабильности является плодом многолетнего опыта инженеров GFMS. Результатом является эффективное точное производственное оборудование с безукоризненной работой в любой ситуации.

Фрезерные обрабатывающие центры MIKRON серии VCE Pro не имеют ограничений по своей функциональности. Станки используются для изготовления штампов и пресс-форм с доводкой поверхностей с помощью полукруглой фрезы. Поскольку на станках Mikron VCE Pro частота вращения шпинделя составляет до 16 000 об/мин, на данном оборудовании с легкостью можно реализовать высокоскоростное фрезерование.

Технические характеристики

Перемещения по осям X, Y, Z

1600 x 900 x 800 мм

Макс. расстояние от шпинделя до рабочего стола

900 мм

Ускоренный ход (X, Y, Z)

24,24,20 м/мин

Рабочий стол

1700х850 мм

Количество Т-образных пазов

7

Ширина Т-образного паза

18 мм

Максимальная нагрузка на стол

2000 кг

Максимальная скорость шпинделя

10000 об/мин (6000/16000 об/мин — опция)

Мощность шпинделя

18,0 кВт

Макс. крутящий момент

209 Н*м (350Н*м)

Привод шпинделя

Ремень

Система управления

Heidenhain TNC 620

Крепление инструмента

ISO-B40/ISO-B50/ISO-50

Количество позиций в магазине

24/40 ISO-B40
24/40 ISO-B50
40/60 HSK-A63

Емкость бака

540 л

Габариты станка

3800х4471х3417 мм

Максимальный вес станка

18600 кг

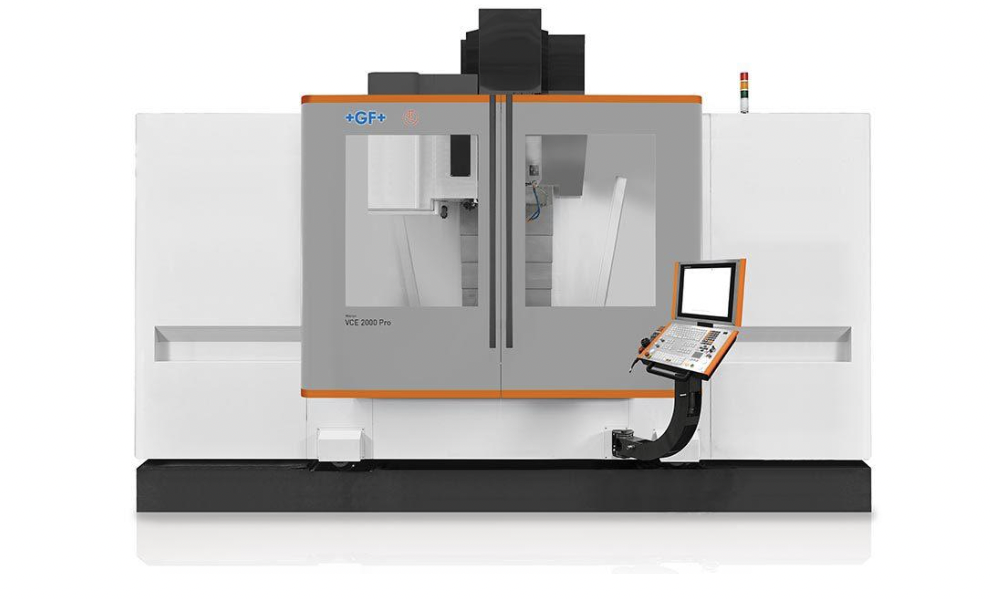

Фрезерный обрабатывающий центр Mikron VCE 2000 PRO

Вертикально-фрезерный станок с ЧПУ Mikron VCE 2000 Pro устанавливает стандарты в категории фрезерных обрабатывающих центров. Его ценностью являются надежность, компактность и удобство использования. Идеальная гармония как производительности обработки, так и стабильности является плодом многолетнего опыта инженеров GFMS. Результатом является эффективное точное производственное оборудование с безукоризненной работой в любой ситуации.

Фрезерные обрабатывающие центры MIKRON серии VCE Pro не имеют ограничений по своей функциональности. Станки используются для изготовления штампов и пресс-форм с доводкой поверхностей с помощью полукруглой фрезы. Поскольку на станках Mikron VCE Pro частота вращения шпинделя составляет до 16 000 об/мин, на данном оборудовании с легкостью можно реализовать высокоскоростное фрезерование.

Технические характеристики

Перемещения по осям X, Y, Z

2000 x 900 x 800 мм

Макс. расстояние от шпинделя до рабочего стола

900 мм

Ускоренный ход (X, Y, Z)

20 м/мин

Рабочий стол

2100х850 мм

Количество Т-образных пазов

7

Ширина Т-образного паза

18 мм

Максимальная нагрузка на стол

3000 кг

Привод шпинделя

Ремень

Максимальная скорость шпинделя

10000 об/мин (6000/16000 об/мин — опция)

Мощность шпинделя

18,0 кВт

Макс. крутящий момент

209 Н*м (350 Н*м)

Тип крепления

ISO-B40 (ISO-B40/ISO-50)

Система управления

Heidenhain TNC 620

Количество позиций в магазине

24/40 ISO-B40
24/40 ISO-B50
40/60 HSK-A63

Емкость бака

540 л

Габариты станка

3800х4471х3417 мм

Максимальный вес станка

18600 кг

Фрезерный обрабатывающий центр Mikron HPM 600 HD

Сверхскоростные вертикально-фрезерный обрабатывающие центры Mikron HPM 600 HD сочетают в себе современные конструктивные особенности, лучшие в своем классе шпиндели и интегрированную систему автоматизации. Динамика станка мирового класса и уникальная конструкция, обеспечивающая высочайшую жесткость, делают эти станки идеальными для серийного производства прецизионных пресс-форм, штампов и деталей.

Технические характеристики

Перемещения по осям X, Y, Z

600 x 600 x 500 мм

Ускоренный ход (X, Y, Z)

40 м/мин

Подача/ускоренный ход (Z)

30 м/мин

Рабочий стол

800х600 мм

Количество Т-образных пазов

7

Ширина Т-образного паза

14 мм

Максимальная нагрузка на стол

500 кг

Максимальная скорость шпинделя

20000 об/мин

Мощность шпинделя

39 кВт

Система управления

Heidenhain iTNC 530

Габариты станка

3954х2987х2720 мм

Максимальный вес станка

11000 кг

Фрезерный обрабатывающий центр Mikron MILL E 800

Вертикальные обрабатывающие центры с ЧПУ Mikron MILL E устанавливают новые стандарты в категории фрезерных станков.

Достоинства — простота, современность, надежность в сочетании с беспрецедентным соотношением цена/качество. Идеальная гармония производительности и стабильности обработки является плодом инновационных усилий, основанных на многолетний опыт инженеров GF Machining Solutions.

Результатом является надежное высокоточное производственное оборудование. с безукоризненной работой в любой ситуации. Богатое стандартное оснащение, а также широкий выбор дополнительного оборудования, доступного для всего модельного ряда. подчеркивает универсальность этой концепции последнего поколения.


Технические характеристики

Перемещения по осям X, Y, Z

850 x 600 x 600 мм

Ускоренный ход (X, Y, Z)

40 м/мин

Рабочая подача

15 м/мин

Рабочий стол

1050х600 мм

Максимальная нагрузка на стол

800 кг

Максимальная скорость шпинделя

12000/16000/25000 об/мин

Мощность шпинделя

12/20/26 кВт

Система управления

Heidenhain TNC 620

Крепление инструмента

ISO-B40/HSK-63

Количество позиций в магазине

30/60

Емкость бака

300 л

Габариты станка

2230х2715х3032 мм

Максимальный вес станка

7000 кг

Фрезерный обрабатывающий центр Mikron MILL E 1200

Вертикальные обрабатывающие центры с ЧПУ Mikron MILL E устанавливают новые стандарты в категории фрезерных станков.

Достоинства — простота, современность, надежность в сочетании с беспрецедентным соотношением цена/качество. Идеальная гармония производительности и стабильности обработки является плодом инновационных усилий, основанных на многолетний опыт инженеров GF Machining Solutions.

Результатом является надежное высокоточное производственное оборудование. с безукоризненной работой в любой ситуации. Богатое стандартное оснащение, а также широкий выбор дополнительного оборудования, доступного для всего модельного ряда. подчеркивает универсальность этой концепции последнего поколения.

Технические характеристики

Перемещения по осям X, Y, Z

1250 x 600 x 600 мм

Ускоренный ход (X, Y, Z)

40 м/мин

Рабочая подача

15 м/мин

Рабочий стол

1450х600 мм

Максимальная нагрузка на стол

1200 кг

Максимальная скорость шпинделя

12000/16000/25000 об/мин

Мощность шпинделя

12/20/26 кВт

Система управления

Heidenhain TNC 620

Крепление инструмента

ISO-B40/HSK-63

Количество позиций в магазине

30/60

Емкость бака

300 л

Габариты станка

2960х2208х3032 мм

Максимальный вес станка

7700 кг

Фрезерный обрабатывающий центр Mikron MILL P 500

3-осевой фрезерный обрабатывающий Mikron MILL P 500 создан для автоматизации и обеспечения надежной и долговечной точности, обеспечивает стабильную производительность, на которую вы можете положиться.

Mikron MILL P 500 предоставляет доступный путь для достижения высочайшего качества деталей и производительности. Он специально разработан для сложных форм, штампов и электродов в информационных и коммуникационных технологиях (ИКТ) и электронной промышленности, а также в автомобильной, медицинской, упаковочной и бытовой технике.


Технические характеристики

Перемещения X,Y,Z

500×450×350 мм

Максимальное расстояние от шпинделя до рабочего стола

450 мм

Рабочий стол

600×500 мм

Максимальная нагрузка на рабочий стол

300 кг

Шпиндель

42.000 об/мин, 13,5 кВт, HSK-E40

Вес станка

8500 кг

Фрезерный обрабатывающий центр Mikron MILL P 900

3-осевой фрезерный обрабатывающий центр Mikron MILL P 900 базируется на прочной портальной конструкции с высокой статической жесткостью. Это обеспечивает реальную производительность черновой и чистовой обработки.

Фрезерные станки MILL P поднимают производство высококачественных пресс-форм для клиентов в области ИКТ, автомобилестроения, бытовой техники и потребительских товаров на новый уровень . Обрабатывающие центры MILL P достигают наилучшего качества поверхности и очень высокой точности позиционирования контура при работе с легкими и тяжелыми пресс-формами и штампами с 2,5D-контурами, независимо от того, работаете ли вы с небольшими и средними партиями или прототипами.

Идеальная эргономика MILL P 900 позволяет загружать заготовки массой до 1000 кг через дверь спереди. Используя интегрированную автоматизацию можно работать с палетками массой до 80 кг.


Технические характеристики

Перемещения X,Y,Z

900×600×450 мм

Максимальное расстояние от шпинделя до рабочего стола

600 мм

Рабочий стол

1000×600 мм
Delphin 400×400 мм

Максимальная нагрузка на рабочий стол

1000 кг

Шпиндель

20.000 об/мин, 36 кВт, HSK-A63
36.000 об/мин, 33 кВт, HSK-E50

Вес станка

12000 кг

Фрезерный обрабатывающий центр Mikron HSM 500

3-осевой фрезерный обрабатывающий центр Mikron HSM 500 — высокоскоростной станок с рядом уникальных решений, разработанных для удовлетворения повышенных требований к изготовлению пресс-форм и инструментов с высокой точностью, качеством поверхности и динамической обработки.

Фрезерный станок Mikron HSM 500 отличает непревзойденная доступность, отличная эргономика и чрезвычайно удобное управление. Он способен производить точные детали в течение многих лет благодаря высококачественным компонентам, включая шпиндели Step-Tec с минимальной вибрацией и прочную полимербетонную станину.

Mikron HSM 500 позволяет быстро менять приоритеты производства благодаря интерфейсу, совместимого с множеством роботизированных систем.

Технические характеристики

Перемещения X,Y,Z

500×400×350 мм

Максимальное расстояние от шпинделя до рабочего стола

450 мм

Рабочий стол

550×450 мм
Delphin 400×400 мм

Максимальная нагрузка на рабочий стол

200 кг

Шпиндель

30.000 об/мин, 12 кВт, HSK-E40
42.000 об/мин, 13 кВт, HSK-E40

Вес станка

5500 кг

Фрезерный обрабатывающий центр Mikron HSM 500

3-x осевой обрабатывающий центр Mikron HSM 500 Graphite — это высокоскоростной фрезерный станок, предназначенный для обработки графита. Благодаря своему опыту высокоскоростного фрезерования в тяжелых условиях компания GFMS предлагает оптимальное решение для фрезерования графита. Уникальная конструкция станка обеспечивает чистую, сухую и мокрую обработку с высокой точностью и качеством поверхности.

Высокоскоростное фрезерование графитовых электродов требует не только высоконадежного и высокопроизводительного шпинделя, но и исключительного демпфирования вибраций и повторяющейся точности станка. Так же станок оснащен мощным всасывающим агрегатом Amano с двумя отдельными пылесборниками.


Технические характеристики

Перемещения X,Y,Z

500×400×350 мм

Максимальное расстояние от шпинделя до рабочего стола

450 мм

Рабочий стол

550×450 мм
Delphin 400×400 мм

Максимальная нагрузка на рабочий стол

200 кг

Шпиндель

42.000 об/мин, 13 кВт, HSK-E40

Вес станка

5500 кг

Фрезерный обрабатывающий центр Mikron MILL S 400

3-x осевой обрабатывающий центр Mikron S 400 — это высокоскоростной фрезерный станок. Он создан производить высокоточные детали, инструменты и многогнездные пресс-формы с высокой производительностью и превосходным качеством поверхности благодаря шпинделю с минимальной вибрацией, прочному основанию из полимербетона и термостабилизацией для неизменной точности.

Благодаря OMC (оригинальной калибровке производителя) этот 3-осевой станок с самого начала имеет уменьшенные допуски.

Специальные пакеты smm помогают оператору настраивать машину в соответствии со специфическими и изменяющимися задачами обрабатываемых деталей.

Технические характеристики

Перемещения X,Y,Z

500×240×360 мм

Максимальное расстояние от шпинделя до рабочего стола

460 мм

Рабочий стол

UPC 320×320 мм
Dynafix 350×350nbsp;мм

Максимальная нагрузка на рабочий стол

120 кг

Шпиндель

30.000 об/мин, 13,4 кВт, HSK-E40
42.000 об/мин, 13,4 кВт, HSK-E40
60.000 об/мин, 8,7 кВт, HSK-E32

Вес станка

6800 кг

Фрезерный обрабатывающий центр Mikron MILL S 500

3-x осевой обрабатывающий центр Mikron S 500 — это высокоскоростной фрезерный станок. Он создан производить высокоточные детали, инструменты и многогнездные пресс-формы с высокой производительностью и превосходным качеством поверхности благодаря шпинделю с минимальной вибрацией, прочному основанию из полимербетона и термостабилизацией для неизменной точности.

Благодаря OMC (оригинальной калибровке производителя) этот 3-осевой станок с самого начала имеет уменьшенные допуски.

Специальные пакеты smm помогают оператору настраивать машину в соответствии со специфическими и изменяющимися задачами обрабатываемых деталей.


Технические характеристики

Перемещения X,Y,Z

500×240×360 мм

Максимальное расстояние от шпинделя до рабочего стола

460 мм

Рабочий стол

590×450 мм

Максимальная нагрузка на рабочий стол

200 кг

Шпиндель

30.000 об/мин, 13,4 кВт, HSK-E40
42.000 об/мин, 13,4 кВт, HSK-E40
60.000 об/мин, 8,7 кВт, HSK-E32

Вес станка

6800 кг

Фрезерный обрабатывающий центр Mikron MILL S 600

3-x осевой обрабатывающий центр Mikron S 600 — это высокоскоростной фрезерный станок. Жесткость и демпфирование станка для максимально плавного перемещения центральной точки инструмента при изменении нагрузки — качества, которые позволяют станку демонстрировать весь свой потенциал на сложных заготовках: идеальное качество поверхности, выдающееся время обработки и долгий срок службы инструмента.

Опционально машина может быть оснащена системой Ambient Robust, которая уникальное инновационное решение для управления температурным режимом, обеспечивающее непревзойденную точность обработки.


Технические характеристики

Перемещения X,Y,Z

600×600×500 мм

Максимальное расстояние от шпинделя до рабочего стола

650 мм

Рабочий стол

900×600 мм

Максимальная нагрузка на рабочий стол

500 кг

Шпиндель

24.000 об/мин, 28,0 кВт, HSK-A63
30.000 об/мин, 13,5 кВт, HSK-E40
36.000 об/мин, 33,4 кВт, HSK-E50
42.000 об/мин, 13,5 кВт, HSK-E40

Вес станка

9900 кг

Фрезерный обрабатывающий центр Mikron MILL S 800

3-x осевой обрабатывающий центр Mikron S 600 — это высокоскоростной фрезерный станок. Жесткость и демпфирование станка для максимально плавного перемещения центральной точки инструмента при изменении нагрузки — качества, которые позволяют станку демонстрировать весь свой потенциал на сложных заготовках: идеальное качество поверхности, выдающееся время обработки и долгий срок службы инструмента.

Опционально машина может быть оснащена системой Ambient Robust, которая уникальное инновационное решение для управления температурным режимом, обеспечивающее непревзойденную точность обработки.


Технические характеристики

Перемещения X,Y,Z

600×600×500 мм

Максимальное расстояние от шпинделя до рабочего стола

650 мм

Рабочий стол

900×600 мм

Максимальная нагрузка на рабочий стол

1000 кг

Шпиндель

24.000 об/мин, 28,0 кВт, HSK-A63
30.000 об/мин, 13,5 кВт, HSK-E40
36.000 об/мин, 33,4 кВт, HSK-E50
42.000 об/мин, 13,5 кВт, HSK-E40

Вес станка

9900 кг

Фрезерный обрабатывающий центр Mikron MILL X 400

3-x осевой обрабатывающий центр Mikron X 400 — это высокоскоростной компактный фрезерный станок. Он создан производить высокоточные детали, инструменты и многогнездные пресс-формы с высокой производительностью и превосходным качеством поверхности. Благодаря оптимизированной системе терморегулирования и возможности простой интеграции автоматизации Mikron MILL X 400 идеально подходит для клиентов, которые хотят оптимизировать свои процессы.

Благодаря OMC (оригинальной калибровке производителя) этот 3-осевой станок с самого начала имеет уменьшенные допуски.

Специальные пакеты smm помогают оператору настраивать машину в соответствии со специфическими и изменяющимися задачами обрабатываемых деталей.


Технические характеристики

Перемещения X,Y,Z

500×240×360 мм

Максимальное расстояние от шпинделя до рабочего стола

460 мм

Рабочий стол

UPC 320×320 мм
Dynafix 350×350nbsp;мм

Максимальная нагрузка на рабочий стол

120 кг

Шпиндель

30.000 об/мин, 13,4 кВт, HSK-E40
42.000 об/мин, 13,4 кВт, HSK-E40
60.000 об/мин, 8,7 кВт, HSK-E32

Вес станка

6800 кг

Фрезерный обрабатывающий центр Mikron MILL X 600

3-осевой обрабатывающий центр Mikron X 600 — чрезвычайно быстрый станок, с характеристиками высоко ценящимися при серийном производстве прецизионных деталей. Для оптимального поглощения механической обработки и динамически генерируемой энергии массы конструкция портала реализована с оптимизированной несущей массой полимербетонной основы и сверхжесткими скользящими каретками из чугуна. Все оси приводятся в действие прямыми приводами, что обеспечивает полностью одновременную сверхскоростную обработку.

Опционально машина может быть оснащена системой Ambient Robust, которая уникальное инновационное решение для управления температурным режимом, обеспечивающее непревзойденную точность обработки.


Технические характеристики

Перемещения X,Y,Z

600×600×500 мм

Максимальное расстояние от шпинделя до рабочего стола

650 мм

Рабочий стол

900×600 мм

Максимальная нагрузка на рабочий стол

500 кг

Шпиндель

24.000 об/мин, 28,0 кВт, HSK-A63
30.000 об/мин, 13,5 кВт, HSK-E40
36.000 об/мин, 33,4 кВт, HSK-E50
42.000 об/мин, 13,5 кВт, HSK-E40

Вес станка

9900 кг

Фрезерный обрабатывающий центр Mikron MILL X 800

3-осевой обрабатывающий центр Mikron X 800 — чрезвычайно быстрый станок, с характеристиками высоко ценящимися при серийном производстве прецизионных деталей. Для оптимального поглощения механической обработки и динамически генерируемой энергии массы конструкция портала реализована с оптимизированной несущей массой полимербетонной основы и сверхжесткими скользящими каретками из чугуна. Все оси приводятся в действие прямыми приводами, что обеспечивает полностью одновременную сверхскоростную обработку.

Опционально машина может быть оснащена системой Ambient Robust, которая уникальное инновационное решение для управления температурным режимом, обеспечивающее непревзойденную точность обработки.


Технические характеристики

Перемещения X,Y,Z

600×600×500 мм

Максимальное расстояние от шпинделя до рабочего стола

650 мм

Рабочий стол

900×600 мм

Максимальная нагрузка на рабочий стол

1000 кг

Шпиндель

24.000 об/мин, 28,0 кВт, HSK-A63
30.000 об/мин, 13,5 кВт, HSK-E40
36.000 об/мин, 33,4 кВт, HSK-E50
42.000 об/мин, 13,5 кВт, HSK-E40

Вес станка

9900 кг

Каталог 5-осевых фрезерных станков

5-осевые фрезерные станки Mikron серии MILL E 500/700

5-осевые обрабатывающие центры Mikron MILL E 500/700 — это эффективные пятиосевые станки на жесткой, чугунной станине C-образной конструкции. Благодаря большим направляющей и двойному поворотному столу эта серия обеспечивает качество деталей и оптимальную скорость удаления стружки для наилучшей эффективности. 5-ти осевые станки Mikron MILL E 500 U и 700 U являются оптимальным выбором для производителей деталей на рынках автомобилестроения, энергетики, а также общего оборудования. Эта высокоэффективная линейка фрезерных станков ориентирована на клиентов, производящих детали в небольших и средних партиях, включая клиентов, которые ищут лучшее соотношение цены и высокой надежностью, чтобы снизить стоимость производства. Эти 5-ти осевые фрезерные станки обеспечивает идеальную эргономику для загрузки заготовок весом до 450 кг спереди или сбоку. Кроме того, станки могут быть оборудованы сменщиком паллет грузоподъемностью до 200 кг, чтобы эксплуатировать их круглосуточно в автоматическом режиме.

Фрезерный обрабатывающий центр Mikron MILL E 500 U

Пятиосевой фрезерный обрабатывающий центр Mikron MILL E 500 U является преемником линейки HEM U. Благодаря большому диапазону наклона стола от -65 до + 120 и возможности загрузки тяжелых деталей до 300 кг, станок способен производить более широкий спектр деталей и инструментов, чем любой другой станок в этом классе.

Станки MILL E основаны на жесткой и стабильной конструкции С-образной станины, изготовленной из чугуна. Благодаря большим направляющим, поворотному столу с двойной боковой опорой и оптимальной скорости съема стружки этот станок обеспечивает высокое качество деталей и надежную работу.


Технические характеристики

Перемещения по осям X, Y, Z

500 x 450 x 400 мм

Ось вращения B

-65/+120°

Ось вращения С

360°

Управление осями

3+2 (5 — опция)

Ускоренный ход (X, Y, Z)

30 м/мин

Максимальная скорость вращения осей B, C

17, 28 об/мин

Диаметр рабочего стола

500 мм

Интегрированный инструментальный магазин

DC 30/CT 60 (120, 170, 215)

Сменщик палет

Опция

Максимальная нагрузка на стол

300 кг

Максимальная скорость шпинделя

12000 об/мин (20000 об/мин — опция)

Мощность шпинделя

20 кВт (36 кВт)

Макс. крутящий момент

88 Н*м (120 Н*м)

Крепление инструмента

ISO-40, BT-40, CAT-40 (HSK-A63)

Система управления

Heidenhain TNC 640

Габариты станка

3400х2630х3130 мм

Максимальный вес станка

6030 кг

Фрезерный обрабатывающий центр Mikron MILL E 700 U

Пятиосевой фрезерный обрабатывающий центр Mikron MILL E 700 U является преемником линейки HEM U. Благодаря большому диапазону наклона стола от -65 до + 120 и возможности загрузки тяжелых деталей до 450 кг, станок способен производить более широкий спектр деталей и инструментов, чем любой другой станок в этом классе.

Фрезерные станки MILL E основаны на жесткой и стабильной конструкции С-образной станины, изготовленной из чугуна. Благодаря большим направляющим, поворотному столу с двойной боковой опорой и оптимальной скорости съема стружки этот станок обеспечивает высокое качество деталей и надежную работу.

Технические характеристики

Перемещения по осям X, Y, Z

700 x 600 x 500 мм

Ось вращения B

-65/+120°

Ось вращения С

360°

Управление осями

3+2 (5 — опция)

Ускоренный ход (X, Y, Z)

30 м/мин

Максимальная скорость вращения осей B, C

17, 28 об/мин (32,112 об/мин)

Диаметр рабочего стола

630 мм

Интегрированный инструментальный магазин

DC 30/CT 60 (120, 170, 215)

Сменщик палет

Опция

Максимальная нагрузка на стол

300 кг

Максимальная скорость шпинделя

12000 об/мин (20000 об/мин — опция)

Мощность шпинделя

20 кВт (36 кВт)

Макс. крутящий момент

88 Н*м (120 Н*м)

Крепление инструмента

ISO-40, BT-40, CAT-40 (HSK-A63)

Система управления

Heidenhain TNC 640

Габариты станка

3460х3080х3280 мм

Максимальный вес станка

8060 кг

Фрезерный обрабатывающий центр Mikron MILL E 1000 U

Вертикально-фрезерный обрабатывающие центр Mikron  сочетают в себе современные конструктивные особенности, лучшие в своем классе шпиндели и интегрированную систему автоматизации.

Производите эффективно крупногабаритные детали с высоким качеством поверхности, чтобы удовлетворить ожидания ваших клиентов, а также штампы и пресс-формы в общем машиностроении, аэрокосмической и автомобильной промышленности. Вы можете рассчитывать на постоянную точность даже при длительной обработке благодаря прочному портальному литому основанию и ключевым компонентам, обработанным вручную.


Технические характеристики

Перемещения по осям X, Y, Z

1000 x 1150 x 900 мм

Ось вращения B

+16/-120°

Ось вращения С

360°

Расстояние между шпинделем и столом

729 …747 мм

Управление осями

3+2 (5 — опция)

Ускоренный ход (X, Y, Z)

32 м/мин

Макс. габариты заготовки

1100(1350)x 1000 мм

Сменщик инструментов (поз.)

HSK 63: 30, 46, 92, 116, 212, 336
HSK 100: 32, 64, 90, 130, 175

Максимальная нагрузка на стол

1400 кг

Максимальная скорость шпинделя

10000 об/мин (15000 об/мин, 24000 об/мин — опция)

Мощность шпинделя

34 кВт (38, 41 кВт)

Макс. крутящий момент

324 Н*м (193, 57 Н*м)

Крепление инструмента

HSK A/T -63, HSK A(T) -100

Система управления

Heidenhain TNC 640 (Siemens SINUMERIK ONE)

Габариты станка

3480х4190х3150 мм

Максимальный вес станка

12300 кг

Емкость бака с СОЖ

650 л

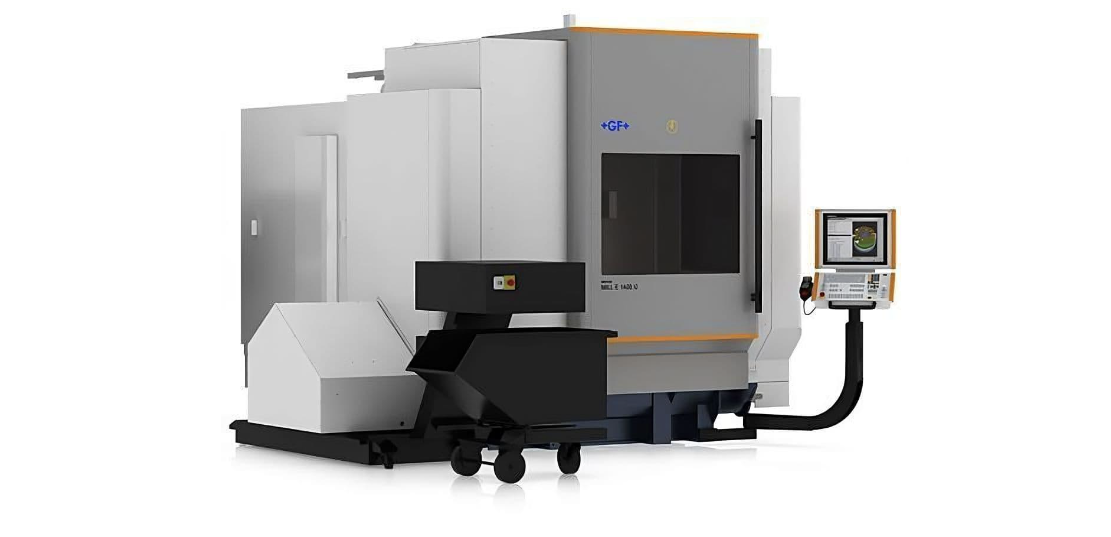

Фрезерный обрабатывающий центр Mikron MILL E 1400 U

Вертикально-фрезерный обрабатывающие центр Mikron  сочетают в себе современные конструктивные особенности, лучшие в своем классе шпиндели и интегрированную систему автоматизации.

Производите эффективно крупногабаритные детали с высоким качеством поверхности, чтобы удовлетворить ожидания ваших клиентов, а также штампы и пресс-формы в общем машиностроении, аэрокосмической и автомобильной промышленности. Вы можете рассчитывать на постоянную точность даже при длительной обработке благодаря прочному портальному литому основанию и ключевым компонентам, обработанным вручную.


Технические характеристики

Перемещения по осям X, Y, Z

1380 x 1150 x 900 мм

Ось вращения B

+16/-120°

Ось вращения С

360°

Расстояние между шпинделем и столом

729 …747 мм

Управление осями

3+2 (5 — опция)

Ускоренный ход (X, Y, Z)

32 м/мин

Макс. габариты заготовки

1200(1350)x 1000 мм

Сменщик инструментов (поз.)

HSK 63: 30, 46, 92, 116, 212, 336
HSK 100: 32, 64, 90, 130, 175

Максимальная нагрузка на стол

1800 кг

Максимальная скорость шпинделя

10000 об/мин (15000 об/мин, 24000 об/мин — опция)

Мощность шпинделя

34 кВт (38, 41 кВт)

Макс. крутящий момент

324 Н*м (193, 57 Н*м)

Крепление инструмента

HSK A/T -63, HSK A(T) -100

Система управления

Heidenhain TNC 640 (Siemens SINUMERIK ONE)

Габариты станка

3680х4050х3150 мм

Максимальный вес станка

12600 кг

Емкость бака с СОЖ

650 л

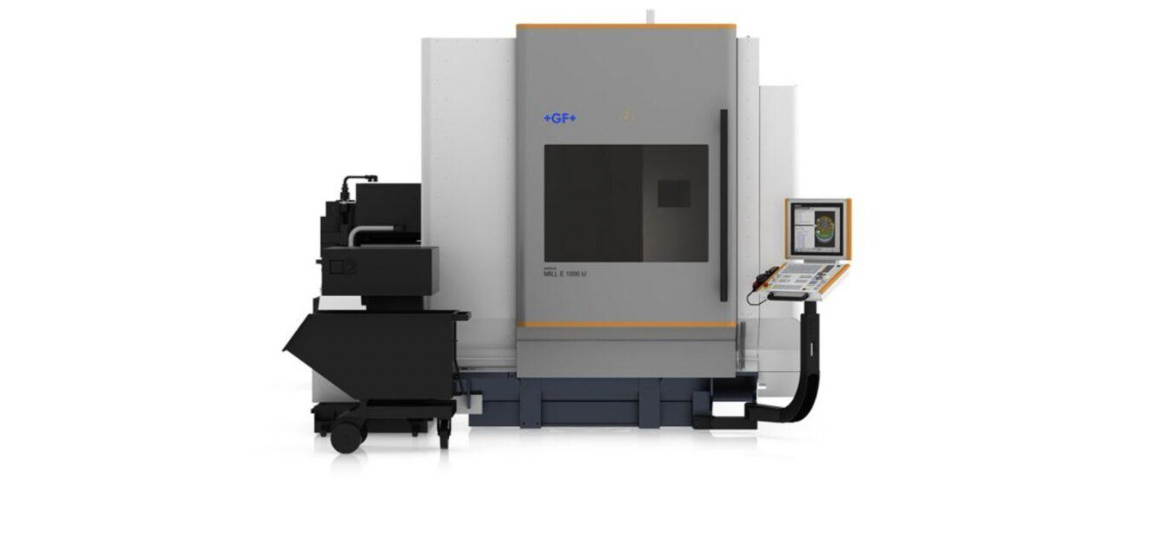

Фрезерный обрабатывающий центр Mikron MILL E 1900 U

Вертикально-фрезерный обрабатывающие центр Mikron  сочетают в себе современные конструктивные особенности, лучшие в своем классе шпиндели и интегрированную систему автоматизации.

Производите эффективно крупногабаритные детали с высоким качеством поверхности, чтобы удовлетворить ожидания ваших клиентов, а также штампы и пресс-формы в общем машиностроении, аэрокосмической и автомобильной промышленности. Вы можете рассчитывать на постоянную точность даже при длительной обработке благодаря прочному портальному литому основанию и ключевым компонентам, обработанным вручную.


Технические характеристики

Перемещения по осям X, Y, Z

1880 x 1400 x 930 мм

Ось вращения B

+20/-120°

Ось вращения С

360°

Расстояние между шпинделем и столом

746…920 мм

Управление осями

3+2 (5 — опция)

Ускоренный ход (X, Y, Z)

41 м/мин

Макс. габариты заготовки

1850x 745 (830, 895) мм

Сменщик инструментов (поз.)

HSK 63: 45, 116, 212, 336
HSK 100: 30, 90 ,130, 175

Максимальная нагрузка на стол

4000 кг

Максимальная скорость шпинделя

10000 об/мин (15000 об/мин, 24000 об/мин — опция)

Мощность шпинделя

34 кВт (38, 41 кВт)

Макс. крутящий момент

324 Н*м (193, 57 Н*м)

Крепление инструмента

HSK A/T-63, HSK A(T) -100

Система управления

Heidenhain TNC 640 (Siemens SINUMERIK ONE)

Габариты станка

4730х5650х4130 мм

Максимальный вес станка

25000 кг

Емкость бака с СОЖ

650 л

5-осевые фрезерные станки Mikron серии MILL E 1000/1400/1900

5-осевые фрезерные обрабатывающие центры Mikron серии MILL E 1000/1400/1900 — эффективное производительное решение для изготовления больших деталей и пресс-форм. Производите точные детали с высоким качеством поверхности, чтобы удовлетворить ожидания ваших клиентов. Эксплуатируя 5-ти осевые фрезерные станки Mikron серии MILL E 1000/1400/1900 вы можете рассчитывать на постоянную точность, даже при длительной обработке, благодаря прочной портальной литой станине и оптимально подобранным ключевым компонентам станка.

Добейтесь непревзойденной производительности и точности в этом диапазоне габаритов благодаря интегрированной автоматизации и высокой динамике обработки в течение длительного процесса фрезерования. 5-осевые фрезерные обрабатывающие центры Mikron серии MILL E 1000/1400/1900 — это компактные и эргономичный высокоэффективные станки для пользователей ищущих универсальные решения для своего производства. Они демонстрируют высокоэффективную и продуктивную обработку всех видов материалов, включая алюминиевые сплавы и нержавеющая сталь.

Фрезерный обрабатывающий центр Mikron MILL E 1000 U

5-осевой фрезерный обрабатывающий станок поддерживающий индексную и симультанную обработку. Так же доступна токарная функция. Производите эффективно крупногабаритные детали с высоким качеством поверхности, чтобы удовлетворить ожидания ваших клиентов, а также штампы и пресс-формы в общем машиностроении, аэрокосмической и автомобильной промышленности. Вы можете рассчитывать на постоянную точность даже при длительной обработке благодаря прочному портальному литому основанию и ключевым компонентам, обработанным вручную.

Технические характеристики

Перемещения по осям X, Y, Z

1000 x 1150 x 900 мм

Ось вращения B

+16/-120°

Ось вращения С

360°

Расстояние между шпинделем и столом

729 …747 мм

Управление осями

3+2 (5 — опция)

Ускоренный ход (X, Y, Z)

32 м/мин

Макс. габариты заготовки

1100(1350)x 1000 мм

Сменщик инструментов (поз.)

HSK 63: 30, 46, 92, 116, 212, 336
HSK 100: 32, 64, 90, 130, 175

Максимальная нагрузка на стол

1400 кг

Максимальная скорость шпинделя

10000 об/мин (15000 об/мин, 24000 об/мин — опция)

Мощность шпинделя

34 кВт (38, 41 кВт)

Макс. крутящий момент

324 Н*м (193, 57 Н*м)

Крепление инструмента

HSK A/T -63, HSK A(T) -100

Система управления

Heidenhain TNC 640 (Siemens SINUMERIK ONE)

Габариты станка

3480х4190х3150 мм

Максимальный вес станка

12300 кг

Емкость бака с СОЖ

650 л

Фрезерный обрабатывающий центр Mikron MILL E 1400 U

Вертикально-фрезерный обрабатывающие центр Mikron  сочетают в себе современные конструктивные особенности, лучшие в своем классе шпиндели и интегрированную систему автоматизации.

Производите эффективно крупногабаритные детали с высоким качеством поверхности, чтобы удовлетворить ожидания ваших клиентов, а также штампы и пресс-формы в общем машиностроении, аэрокосмической и автомобильной промышленности. Вы можете рассчитывать на постоянную точность даже при длительной обработке благодаря прочному портальному литому основанию и ключевым компонентам, обработанным вручную.


Технические характеристики

Перемещения по осям X, Y, Z

1380 x 1150 x 900 мм

Ось вращения B

+16/-120°

Ось вращения С

360°

Расстояние между шпинделем и столом

729 …747 мм

Управление осями

3+2 (5 — опция)

Ускоренный ход (X, Y, Z)

32 м/мин

Макс. габариты заготовки

1200(1350)x 1000 мм

Сменщик инструментов (поз.)

HSK 63: 30, 46, 92, 116, 212, 336
HSK 100: 32, 64, 90, 130, 175

Максимальная нагрузка на стол

1800 кг

Максимальная скорость шпинделя

10000 об/мин (15000 об/мин, 24000 об/мин — опция)

Мощность шпинделя

34 кВт (38, 41 кВт)

Макс. крутящий момент

324 Н*м (193, 57 Н*м)

Крепление инструмента

HSK A/T -63, HSK A(T) -100

Система управления

Heidenhain TNC 640 (Siemens SINUMERIK ONE)

Габариты станка

3680х4050х3150 мм

Максимальный вес станка

12600 кг

Емкость бака с СОЖ

650 л

Фрезерный обрабатывающий центр Mikron MILL E 1900 U

Вертикально-фрезерный обрабатывающие центр Mikron  сочетают в себе современные конструктивные особенности, лучшие в своем классе шпиндели и интегрированную систему автоматизации.

Производите эффективно крупногабаритные детали с высоким качеством поверхности, чтобы удовлетворить ожидания ваших клиентов, а также штампы и пресс-формы в общем машиностроении, аэрокосмической и автомобильной промышленности. Вы можете рассчитывать на постоянную точность даже при длительной обработке благодаря прочному портальному литому основанию и ключевым компонентам, обработанным вручную.


Технические характеристики

Перемещения по осям X, Y, Z

1880 x 1400 x 930 мм

Ось вращения B

+20/-120°

Ось вращения С

360°

Расстояние между шпинделем и столом

746…920 мм

Управление осями

3+2 (5 — опция)

Ускоренный ход (X, Y, Z)

41 м/мин

Макс. габариты заготовки

1850x 745 (830, 895) мм

Сменщик инструментов (поз.)

HSK 63: 45, 116, 212, 336
HSK 100: 30, 90 ,130, 175

Максимальная нагрузка на стол

4000 кг

Максимальная скорость шпинделя

10000 об/мин (15000 об/мин, 24000 об/мин — опция)

Мощность шпинделя

34 кВт (38, 41 кВт)

Макс. крутящий момент

324 Н*м (193, 57 Н*м)

Крепление инструмента

HSK A/T-63, HSK A(T) -100

Система управления

Heidenhain TNC 640 (Siemens SINUMERIK ONE)

Габариты станка

4730х5650х4130 мм

Максимальный вес станка

25000 кг

Емкость бака с СОЖ

650 л

5-осевые фрезерные станки Mikron серии MILL P

5-осевые фрезерные обрабатывающие центры Mikron MILL P помогают решать производителям пресс-форм и штампов самые сложные задачи, используя интеллектуальную производительность. GF Machining Solutions предоставляет производителям гибкость благодаря серии Mikron MILL P, состоящей из 5-осевых фрезерных станков. Mikron MILL P представляет собой прочный, стабильный и точный обрабатывающий центр с портальной конструкцией.

Это пятиосевое фрезерное решение предназначено для высокопроизводительной обработки. Для наилучшей точности и чистоты поверхности при симультанной работе станок имеет прямые приводы с водяным охлаждением линейных и поворотных осях. Повортные оси могут быть зафиксированны для достижения еще большей жесткости во время черновой обработки. Доступ к заготовке упрощается благодаря широкой двери и небольшому расстоянию до рабочего стола. Уникальная конструкция и модульность станка обеспечивает точную обработку как при единичном, так и при серийном производстве.

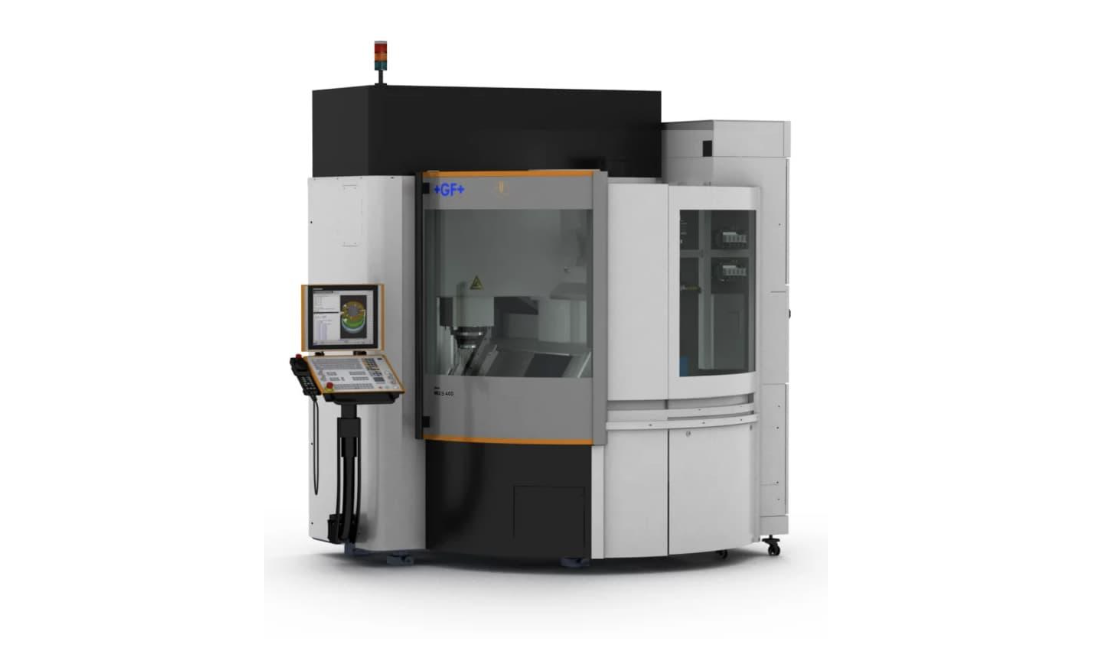

 Фрезерный обрабатывающий центр Mikron MILL P 500 U

5-ти осевой обрабатывающий фрезерный центр Mikron MILL P 500 U в пятикоординатном динамическом фрезеровании обеспечивает непрерывную обработку сложных форм и твердых материалов при одновременном сокращении времени обработки.

Повышенная термическая стабильность гарантирует надежную точность в течение длительных периодов обработки.

Исключительную конкурентоспособность фрезерных станков Mikron определяется объединением интеллектуальной автоматизации и надежностью процесса.

Интеграция в помещение, каким бы компактной оно ни было, обеспечивается уникальной запатентованной системой автоматизации.


Технические характеристики

Перемещения X,Y,Z

500х600х450 мм

Максимальное расстояние от шпинделя до рабочего стола

450 мм

Рабочий стол

Ø500 с Т-образными пазами

Максимальная нагрузка на рабочий стол

600 кг

Шпиндель

20.000 об/мин, 36 кВт, HSK-A63 28.000 об/мин, 36 кВт, HSK-A63 36.000 об/мин, 33 кВт, HSK-E50

Вес станка

11100 кг

Фрезерный обрабатывающий центр Mikron MILL P 800 U

5-ти осевой фрезерный обрабатывающий центр Mikron MILL P 800 U обеспечивает наилучшее качество поверхности и высокую точность в производстве прототипов, серийных деталей, штампов и матриц в небольших или больших партиях.

Легко справляться с черновой и чистовой обработкой тяжелых (ᴓ 800×500 мм), включая сложные формы.

Повышенная термическая стабильность гарантирует надежную точность в течение длительных периодов обработки.

Исключительную конкурентоспособность фрезерных станков Mikron определяется объединением интеллектуальной автоматизации и надежностью процесса.

Интеграция в помещение, каким бы компактной оно ни было, обеспечивается уникальной запатентованной системой автоматизации.


Технические характеристики

Перемещения X,Y,Z

800х600х500 мм

Максимальное расстояние от шпинделя до рабочего стола

610 мм

Рабочий стол

Ø630 с Т-образными пазами
System 3R Delphin 500×630 мм

Максимальная нагрузка на рабочий стол

1000 кг

Шпиндель

20.000 об/мин, 36 кВт, HSK-A63
28.000 об/мин, 36 кВт, HSK-A63
36.000 об/мин, 33 кВт, HSK-E50

Вес станка

15500 кг

Фрезерный обрабатывающий центр Mikron MILL P 800 U ST

5-ти осевой фрезерный обрабатывающий центр Mikron MILL P 800 U ST обеспечивает наилучшее качество поверхности и высокую точность в производстве прототипов, серийных деталей, штампов и матриц в небольших или больших партиях.

Легко справляться с черновой и чистовой обработкой тяжелых (ᴓ 800×500 мм), включая сложные формы.

Фрезерный обрабатывающий центр MILL P 800 U ST поддерживает токарную функцию.

Повышенная термическая стабильность гарантирует надежную точность в течение длительных периодов обработки.

Исключительную конкурентоспособность фрезерных станков Mikron определяется объединением интеллектуальной автоматизации и надежностью процесса.

Интеграция в помещение, каким бы компактной оно ни было, обеспечивается уникальной запатентованной системой автоматизации.


Технические характеристики

Перемещения X,Y,Z

800х600х500 мм

Максимальное расстояние от шпинделя до рабочего стола

610 мм

Скорость вращения оси С

800 об/мин

Рабочий стол

Ø730 с Т-образными пазами
System 3R Delphin 500×630 мм

Максимальная нагрузка на рабочий стол

800 кг

Шпиндель

20.000 об/мин, 36 кВт, HSK-A63
28.000 об/мин, 36 кВт, HSK-A63
36.000 об/мин, 33 кВт, HSK-E50

Вес станка16500 кг

Вес станка16500 кг

Фрезерный обрабатывающий центр Mikron MILL P 800 US

5-ти осевой фрезерный обрабатывающий центр Mikron MILL P 800 U S надежный, стабильный и точный станок в дизайне гантри с безграничными возможностями автоматизации. Он обеспечивает наилучшее качество поверхности и высокую точность в производстве прототипов, серийных деталей, штампов и матриц в небольших или больших партиях.

Легко справляться с черновой и чистовой обработкой тяжелых (ᴓ 800×500 мм), включая сложные формы.

Повышенная термическая стабильность гарантирует надежную точность в течение длительных периодов обработки.

Исключительную конкурентоспособность фрезерных станков Mikron определяется объединением интеллектуальной автоматизации и надежностью процесса.

Интеграция в помещение, каким бы компактной оно ни было, обеспечивается уникальной запатентованной системой автоматизации.


Технические характеристики

Перемещения X,Y,Z

800х600х500 мм

Максимальное расстояние от шпинделя до рабочего стола

610 мм

Рабочий стол

Ø730 с Т-образными пазами
System 3R Delphin 500×630 мм

Максимальная нагрузка на рабочий стол

800 кг

Шпиндель

20.000 об/мин, 36 кВт, HSK-A63
28.000 об/мин, 36 кВт, HSK-A63
36.000 об/мин, 33 кВт, HSK-E50

Вес станка

15500 кг

5-осевые фрезерные станки Mikron серии MILL S/X

5-осевые высокоскоростные фрезерные обрабатывающие центры Mikron MILL S/X — сенсационное предложение для производителей пресс-форм и штампов. Уже более 20 лет компания GF Machining Solutions является пионером в области технологии высокоскоростного фрезерования (HSM) на фрезерных станках Mikron. Серия Mikron MILL S/X — результат этого непрерывного развития сочетающий в себе максимальные характеристики, которые делают ее эталонным решением в отрасли.

Идеальная конструкция машины с самыми высокими механическими требованиями обеспечивает основу для высокого качества поверхности и повторяемости. Надежный шпиндель Step-Tec и линейные двигатели в сочетании с технологией Ambient Robust обеспечивают высокое качество поверхности деталей.

Серия фрезерных обрабатывающих центров Mikron MILL S/X U славится на рынке своей идеальной эргономикой. Идеальная конструкция станка обеспечивает идеальную настройку и доступность рабочей зоны.
Доступ к заготовке упрощается благодаря широкой двери и небольшому расстоянию до рабочего стола. Уникальная конструкция и модульность станка обеспечивает точную обработку как при единичном, так и при серийном производстве.

Фрезерный обрабатывающий центр Mikron MILL S 200 U

5-осевой высокоскоростной фрезерный обрабатывающий центр Mikron MILL S 200 U был разработан для обеспечения высочайшей точности и качества поверхности. Он полходит как для изготовления инструментов и пресс-форм, так и для производства высококачественных деталей. Они включают в себя полную техническую компетентность швейцарского производителя. Революционная концепция Mikron MILL S 200 U состоит в следующем:

  • Станина станка из полимербетона с сильными демпфирующими свойствами и большим статическим весом;
  • Оптимизированное приложение силы и передачи в конструкции;
  • Высокая динамическая жесткость линейных приводов;
  • Прямые приводы с водяным охлаждением по всем осям: X, Y, Z, B, C;
  • Очень компактный и чрезвычайно жесткий осевой узел;
  • Все направляющие над зоной обработки;

Технические характеристики

Перемещения X,Y,Z

160х160х200 мм

Рабочий стол

GPS Ø120 мм
ITS Ø146 мм
Macro Magnum Ø156 мм
Macro Ø70 мм

Максимальная нагрузка на рабочий стол

8 кг

Шпиндель

50.000 об/мин, 8,5 кВт, HSK-E32

Вес станка

3600 кг

Фрезерный обрабатывающий центр Mikron MILL S 400 U

5-осевой высокоскоростной фрезерный обрабатывающий центр Mikron MILL S 400 U был разработан для обеспечения высочайшей точности и качества поверхности.

Он полходит как для изготовления инструментов и пресс-форм, так и для производства высококачественных деталей.

Для оптимального поглощения динамически генерируемой энергии массы конструкция портала реализована с оптимизированной несущей массой полимербетонной основы и сверхжесткими скользящими каретками из чугуна.

Все оси приводятся в действие прямыми приводами, что позволяет выполнять полностью одновременную высокоскоростную обработку.

Линейные оси опираются на линейно-роликовые направляющие. Результатом является выдающееся качество продукции и короткие сроки обработки.


Технические характеристики

Перемещения X,Y,Z

500×240×360 мм

Максимальное расстояние от шпинделя до рабочего стола

460 мм

Рабочий стол

ITS Ø146 мм
Macro Magnum Ø156 мм

Максимальная нагрузка на рабочий стол

25 кг

Шпиндель

30.000 об/мин, 13,4 кВт, HSK-E40
42.000 об/мин, 13,4 кВт, HSK-E40
60.000 об/мин, 8,7 кВт, HSK-E32

Вес станка

6800 кг

Фрезерный обрабатывающий центр Mikron MILL S 600 U

5-осевой высокоскоростной фрезерный обрабатывающий центр Mikron MILL S 600 U был разработан для обеспечения высочайшей точности и качества поверхности.

Он полходит как для изготовления инструментов и пресс-форм, так и для производства высококачественных деталей.

Для оптимального поглощения динамически генерируемой энергии массы конструкция портала реализована с оптимизированной несущей массой полимербетонной основы и сверхжесткими скользящими каретками из чугуна.

Все оси приводятся в действие прямыми приводами, что позволяет выполнять полностью одновременную высокоскоростную обработку.

Линейные оси опираются на линейно-роликовые направляющие. Результатом является выдающееся качество продукции и короткие сроки обработки.


Технические характеристики

Перемещения X,Y,Z

600×600×500 мм

Максимальное расстояние от шпинделя до рабочего стола

650 мм

Рабочий стол

System 3R Dynafix 280×280 мм
System 3R Dynafix 350×350 мм
System 3R GPS 240×240 мм
EROWA UPC 320×320 мм

Максимальная нагрузка на рабочий стол

120 кг

Шпиндель

24.000 об/мин, 28,0 кВт, HSK-A63
30.000 об/мин, 13,5 кВт, HSK-E40
36.000 об/мин, 33,4 кВт, HSK-E50
42.000 об/мин, 13,5 кВт, HSK-E40

Вес станка

9990 кг
