Координатно-измерительные машины (КИМ) Митутойо

Программное обеспечение для КИМ


MiCAT Planner

В разы сокращает время программирования. Программы измерения деталей создаются за считанные минуты.

MCOSMOS

• Организация Ваших программ измерения в локальной сети
• Добавление команд и инструкций для оператора
• Создание индивидуальных отчетов по желанию заказчика
• Хранение Ваших результатов в форматах PDF, XLS, HTML и многих других

MAFIS-Express

Для быстрого контроля турбинных лопаток

MSURF-S и MSURF-I

Для измерения линейным сканирующим лазером при помощи лазерного сканера SurfaceMeasure от Mitutoyo

MSURF-S

Путь сканирования может быть создан простым заданием 3-х значений: начальная точка, длина и ширина сканирования

MSURF-I

• Импорт CAD-данных
• Сравнение параметров между собой
• Сравнение межсекционных форм

MSURF Planner

• Автоматическое программирование пути сканирования
• Автоматическое создание пути для поверхности или элемента
• Функция зеркального отображения

КИМ с ручным управлением

• Высокоточные саморегулирующиеся воздушные подшипники на всех осях
• Легкие движущиеся компоненты обеспечивают очень плавную работу
• Непрерывная точная подача во всем диапазоне измерений
• Пылезащитные стеклянные линейки
• С мощным программным обеспечением Mitutoyo MCOSMOS
• Температурная компенсация (опция)
• Допустимая температура окружающей среды от 15 ° C до 30 ° C
• Дополнительная светодиодная подсветка для лучшего обзора

CRYSTA-Plus M443, 400x400x300 мм
CRYSTA-Plus M443, 400x400x300 мм, темп. компенсация
CRYSTA-Plus M544, 500х400х400 мм
CRYSTA-Plus M544, 500х400х400 мм, темп. комп.
CRYSTA-Plus M574, 500х700х400 мм
CRYSTA-Plus M574, 500х700х400 мм, темп. комп.
CRYSTA-Plus M776, 700x700x600 мм
CRYSTA-Plus M7106, 700x1000x600 мм

Мало- и среднегабаритные КИМ

• Легкие материалы и инновационная конструкция машины обеспечивают высокую стабильность, точность и доступность по цене.
• Температурная компенсация (16°C - 26°C) позволяет проводить точные измерения даже в цеховых условиях.
• Совместимость с оптическими и контактными сканирующими датчиками расширяет область применения для решения различных задач.
• Возможность использования нескольких датчиков

КИМ CRYSTA-Apex S 500, 700 и 900

КИМ CRYSTA-Apex S 500

• Диапазон измерений: 500 x 400 x 400 мм
• Возможная нагрузка : 180 кг
• Высота детали: 545 мм
• Масса: 515 кг

КИМ CRYSTA-Apex S 700

• Диапазон измерений: 700 x 700 x 600 мм
• Возможная нагрузка : 800 кг
• Высота детали: 800 мм
• Масса: 1675 кг

КИМ CRYSTA-Apex S 900

• Диапазон измерений: 900 x 1000 x 600 мм
• Возможная нагрузка : 1200 кг
• Высота детали: 800 мм
• Масса: 2231 кг

КИМ CRYSTA-Apex S 1200

• CRYSTA-Apex S121210. Стандартная точн., 1200х1200х1000 мм
• CRYSTA-Apex S122010. Стандартная точн., 1200х2000х1000 мм
• CRYSTA-Apex S123010. Стандартная точн., 1200х3000х1000 мм

КИМ CRYSTA-Apex S 1600 и 2000

• Серия CRYSTA-APEX S 1600 & 2000 предлагает измерительный объем до 12,8 м³ и при этом сохраняет превосходную точность 4,5 мкм или выше.
• Проверенная временем конструкция портального типа
• Высокой жесткости направляющие с воздушными подшипниками на всех осях
• Высокая точность
• Высокие скорость и ускорение
• Температурная компенсация от 16° до 24°C
• Стеклянные шкалы высокого разрешения 0,1 мкм
• Гранитный рабочий стол с резьбовыми отверстиями - M8
• Многофункциональный джойстик с двумя рукоятками управления и ручкой регулировки скорости
• Опциональный антивибрационный стенд

• CRYSTA-Apex S162012. 1600х2000х1200 мм
• CRYSTA-Apex S163012. 1600х3000х1200 мм
• CRYSTA-Apex S164012. 1600х4000х1200 мм
• CRYSTA-Apex S162016. 1600x2000x1600 мм
• CRYSTA-Apex S163016. 1600х3000х1600 мм

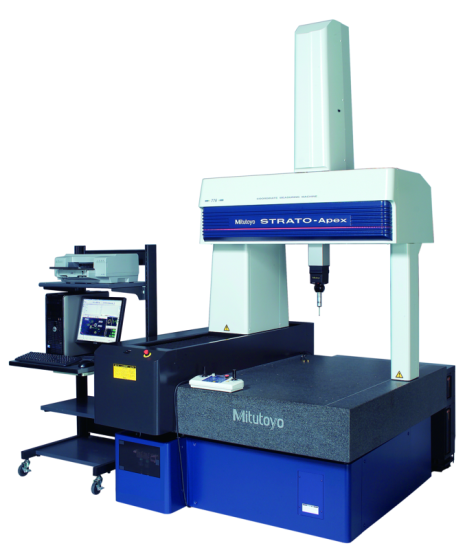

Высокоточные КИМ STRATO-Apex 500, 700 и 900

• Высокая точность на больших скоростях

• Максимально производительное сканирование

• Ультрапрецизионные стеклянные шкалы

• Встроенная система гашения вибраций (опция для 574)

• Возможность использования нескольких датчиков

• STRATO-Apex 574,   500 x 700 x 400 mm
• STRATO-Apex 776,   700 x 700 x 600 mm
• STRATO-Apex 7106, 700 x 1000 x 600 mm
• STRATO-Apex 9106, 900 x 1000 x 600 mm
• STRATO-Apex 9166, 900 x 1600 x 600 mm

Высокоточные КИМ STRATO-Apex 1600

• Улучшенная портальная конструкция повышенной жёсткости с технологией компенсации.
• Высокая точность.
• Высокая скорость и ускорение.
• Температурная компенсация при 18° - 22°C.
• Высокоточная стеклянная шкала с разрешением 0,05 мкм.
• Встроенные виброгасящие устройства с самовыравнивающейся пневмоподвеской.
• Гранитный рабочий стол с резьбовыми отверстиями - M8
• Многофункциональный джойстик с двумя рукоятками управления и ручкой регулировки скорости

• STRATO-Apex 162012, 1600 x 2000 x 1200 mm
• STRATO-Apex 162016, 1600 x 2000 x 1600 mm
• STRATO-Apex 163012, 1600 x 3000 x 1200 mm
• STRATO-Apex 163016, 1600 x 3000 x 1600 mm

КИМ премиум класса LEGEX

• Строгий анализ всех факторов, влияющих на погрешность и исключение или минимизирование их влияния обеспечивают непревзойденную точность измерений в 0.28 мкм.
• Ультрапрецизионные стеклянные шкалы с наименьшим коэффициентом температурного расширения в 0.01x10-6/K используются на каждой оси.
• Фиксированная портальная конструкция и высокоточные воздушные подшипники на направляющих повышенной жесткости дают Вам превосходную стабильность движения и максимальную точность измерений.
• Вы можете использовать широкую номенклатуру измерительных датчиков, включая контактные датчики, лазерные сканеры и оптические датчики.

• КИМ с ЧПУ премиум класса, LEGEX 574. Премиальная точн., 500х700х400 мм
• КИМ с ЧПУ премиум класса, LEGEX 774. Премиальная точн., 700х700х400 мм
• КИМ с ЧПУ премиум класса, LEGEX 776. Премиальная точн., 700х700х600 мм
• КИМ с ЧПУ премиум класса, LEGEX 9106. Премиальная точн., 900х1000х600 мм

CRYSTA-Apex Серии EX 500T/700T/900T

• КИМ с ЧПУ серии EX T оснащены головкой PH20, которая обеспечит вам 5-осевое измерение для значительного повышения производительности.
• 5-осевой режим уменьшает время, необходимое для вращательных движений щупа, и обеспечивает более гибкое позиционирование. Это также обеспечивает легкий доступ к сложным местам и сэкономит время при программировании и измерениях.
• В дополнение к 3-осевому точечному измерению, аналогичному обычным КИМ, PH20 поддерживает операцию «Head Touch» для быстрого измерения с использованием только двух осей вращения головки, без каких-либо перемещений вдоль осей КИМ.

Крупногабаритные КИМ

Высокая производительность сканирования для крупногабаритных деталей, подготовлена для установки триггерных датчиков, сканирующих датчиков, оптических датчиков и датчиков лазерного сканирования.

• Мостовая конструкция с улучшенной структурной жесткостью с технологией компенсации
• Высокая точность
• Высокая скорость и ускорение
• Температурная компенсация от 18° до 22°C
• Высокоточные стеклянные линейки с разрешением 0.1 мкм
• Мультифункциональный пульт управления включает два джойстика и настройку скорости
• Доступны размеры от 2000 x 3000 x 1600 мм до 3000 x 5000 x 2000 мм.

КИМ с ЧПУ, FALCIO-Apex 203015 G
КИМ с ЧПУ, FALCIO-Apex 305020 G
КИМ с ЧПУ для автомобилей, CARBstrato
Большая, стоечная КИМ с ЧПУ для измерения кузовов машин или аналогичных деталей. Доступна два типа: первый тип измеряет, управляя двумя головками одновременно, второй тип - одной головкой с каждой стороны отдельно.
CARBstrato : большая, высокоточная, с двумя измерительными головками.
CARBapex : большая, экономичная, с одной измерительной головкой.

Встраиваемые в производственную линию и цеховые КИМ

КИМ MACH-KO-GA-ME

• Чрезвычайно компактное, легкое и простое в установке метрологическое решение. Гарантированная точность при температуре от 10 ºC до 35 ºC обеспечивает гибкость для ваших производственных сред.
• Установленный на любой жесткой раме, включая станки, KO-GA-ME предоставит вам возможности КИМ без необходимости в габаритах полноразмерной машины.

• Высокоскоростные измерения

• Предназначается для производственной линии

• Надёжность

• Небольшая площадь основания - превосходно подходит для автоматических линий

• Идеально подходит для проверки отдельных размеров и может использоваться со сканированием и точечными зондами.

• Диапазон измерения до 120 мм

• Разрешение 0,02 мкм

• Программное обеспечение MeasurLink SPC (опционально)

Диапазон измерений: 120 x 120 x 80 мм

Масса: 36 кг

КИМ MACH-3A 653

КИМ с горизонтальным шпинделем. Это обеспечивает выдающуюся пропускную способность, что позволит вам ускорить процесс измерения. Сконструирована для интенсивного использования в неблагоприятной цеховой среде .

• Высокая скорость и ускорение
• Радикальное уменьшение времени измерения, по сравнению с любой сопоставимой КИМ
• Компактная конструкция "Все-в-Одном" для минимальной занимаемой площади в цехе и улучшения пылезащищенности
• Технологический маршрут и работа с деталью в том же положении, что и на станках с горизонтальным шпинделем
• Шкаф управления и ПК установлены в пылезащищенной стойке с теплообменником
• Легко обслуживаемая конструкция и отсутствие потребности в сжатом воздухе, использующая высокоточные линейные шариковые подшипники
• Термокомпенсация от 5° до 40°C
• Стеклянные линейки с высоким разрешением 0.1 мкм
• Пульт управления с переключателем автоблокировки и настройкой скорости
• Опционально с позиционирующим поворотным столом для повышенной гибкости

Диапазон измерений: 600 x 500 x 280 мм

КИМ MACH-V 9106

Высокоскоростная координатная измерительная машина для производственной линии с вертикальной пинолью. Это обеспечивает выдающуюся пропускную способность, что позволит Вам ускорить процесс измерения. Конструкция выбрана таким образом, что заготовки могут передаваться через КИМ либо спереди / сзади, либо слева / справа. Это делает систему очень гибкой для интеграции.

• Высокая скорость и точность с барицентрическим приводом
• Улучшенная защита от грязи по средствам установки всех систем привода и линеек в пылезащищенном месте в верхней части КИМ
• Шкаф управления и ПК установлены в пылезащищенном боксе
• Компактная конструкция помогает установке в производственной линии
• Гибкие возможности загрузки, благодаря открытому доступу в измерительное пространство
• Легко обслуживаемая конструкция и отсутствие потребности в сжатом воздухе, благодаря высокоточным линейными шариковым подшипникам
• Термокомпенсация от 5° до 35°C
• Стеклянные линейки с высоким разрешением 0.1 мкм

Диапазон измерений: 900 x 1000 x 600 мм

Измерительные головки, датчики и щупы

ГОЛОВКИ ДЛЯ КИМ

SurfaceMeasure

Сверхскоростной сбор данных, путем перемещения и излучения лазерного света над заготовкой.

Бесконтактное измерение позволяет обмерять изделия, которые могут быть легко деформированы при контактном измерении, включая смолу или тонкие эластичные детали.

Измерение без порошка. Автоматическая настройка чувствительности камеры и настроек интенсивности лазера в соответствии с окружающей средой и материалами позволяет создать простую и удобную среду для лазерного сканирования, поскольку измерение теперь не требует распыления.

Оценочные случаи.  Собранные данные могут использоваться различным дополнительным программным обеспечением в широком спектре приложений.

QVP

Видеодатчик Mitutoyo для КИМ

• Быстрые оптические измерения – оптимальный выбор для небольших деталей и мягких материалов.
• Идеальное сочетание с контактным датчиком.
• Возможность автоматической смены датчиков.
• Четыре объектива для разных увеличений.
• От 0,375Х до 3,75Х.
• Белая кольцевая светодиодная подсветка.
• Белая коаксиальная светодиодная подсветка.

MPP-310Q

Сканирующая головка ультравысокого разрешения

• Высокое разрешение 0,01 мкм.
• Измерительный диапазон ±1 мм.
• Сверхнизкое измерительное усилие 0,03 Н.
• Длина щупа до 200 мм.
• Воздушные подшипники для плавного измерения.
• Фиксация оси для измерений на наклонных или изогнутых поверхностях.

PH20

Быстрые контактные измерения при любом угловом положении щупа

• 5-ти осевая головка с триггерным датчиком TP20.
• Настраиваемые условия калибровки в зависимости от расположения геометрических элементов на детали для обеспечения повышенной точности.
• Совместимость с широкой номенклатурой щупов.
• Последовательные измерения при любом угле безындексной  головки.
• Полная поддержка MCOSMOS.

Revo

Технология 5-осевого измерения

• Высокоскоростное сканирование под любым углом
• Динамическая 5-осевая головка обеспечивает широкую свободу перемещения щупа
• Высокая точность и повторяемость
• 5-осевое сканирование обеспечивает беспрецедентную гибкость измерений деталей со сложной геометрией
• Значительное сокращение времени измерения за счет 5-осевого сканирования

Сканирующие щуповые системы

Сканирующие головки могут обрабатывать несколько сотен точек поверхности каждую секунду, что позволяет измерять форму, а также размер и положение. Сканирующие головки также могут быть использованы для получения дискретных точек. Доступен ряд решений, подходящих для всех размеров и конфигураций КИМ.

Триггерные контактные датчики

Измерительные головки

НАБОРЫ ЩУПОВ

Mitutoyo предлагает более 600 видов щупов для различных измерительных задач и из разного материала, например, стали, алюминия, керамики, рубина, циркония или кремния.

Styli Kits  7,5 – 90 мм

Styli kits2   10 – 75 мм

Styli kits3    5 – 100 мм

Крепежная оснастка и защитные кабины

Крепежная оснастка для КИМ

Еco-fix

• Номера деталей указаны на всех элементах для легкой идентификации компонентов

• Буквенно-цифровая сетка на всех опорных плитах для упрощенного позиционирования и перемещения элементов

• Подходит для всех марок КИМ

• Создайте свой индивидуальный прибор всего за 20 минут!

• Гибкие модульные системы

• Быстро и доступно

• Подходит для различных заготовок или другого измерительного оборудования

• Простая адаптация к изменениям продукта

• Образец резьбы M6

• Приобретите один комплект для каждой заготовки.

Основным преимуществом eco-fix является то, что никаких дополнительных соединений не требуется из-за современной конструкции. Это учитываются в повседневной работе и делает систему eco-fix заметно лучше по сравнению с аналогичными системами - без снижения производительности и универсальности. Результатом является эффективность при заметной прибыльности и значительно малые затраты при огромной универсальности.

Модульная крепежная оснастка Eco-fix комплект MAG S.  Для деталей из магнитных материалов

Еco-fix Kit L (98pcs). Для средних и больших КИМ

Eco-fix комплект MAG L. Для средних и больших КИМ, для деталей из магнитных материалов

Модульная крепежная оснастка VARI-FIX [1]

• многофункциональные профили RST
• регулируемые по высоте опоры
• поворотные на 360° опоры позволяют позиционировать деталь в любом положении
• комбинируется с любыми элементами из комплектов оснастки "eco-fix"

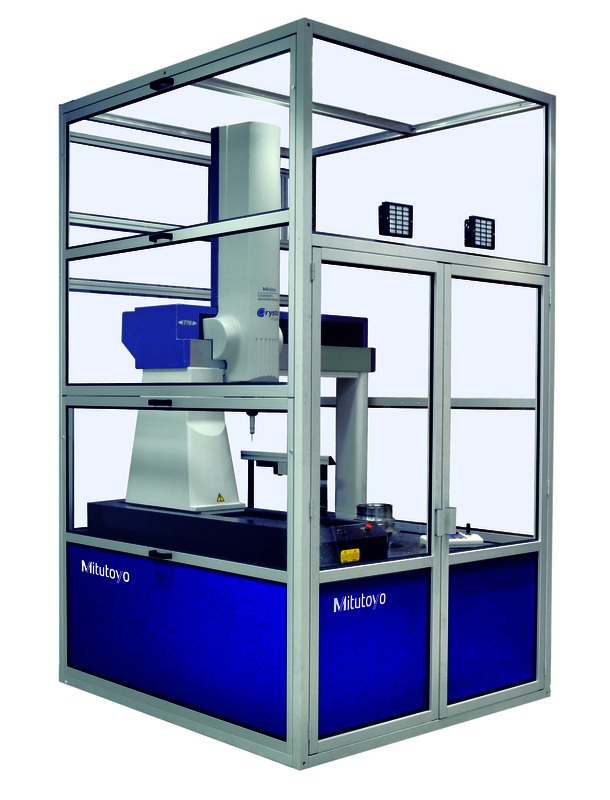

Защитная кабина для КИМ

Защита КИМ от неблагоприятного влияния условий цеха.

• Вентиляторы создают положительное давление внутри корпуса, чтобы исключить загрязнения воздуха, увеличить надежность измерений и сократить расходы на обслуживание КИМ.
• Кондиционер (доступный в качестве опции) позволяет обеспечить контроль температуры в дополнение к подаче отфильтрованного воздуха.
• Закрытое пространство обеспечивает благоприятные условия работы для сложных операций контроля.
• Двойные двери обеспечивают легкий доступ к рабочей зоне КИМ для загрузки деталей.
• Модульная конструкция со сменными панелями позволяет легко построить кабину вокруг существующих машин, обеспечивает простое перемещение (если требуется) и легкий доступ к КИМ в период обслуживания.
• Кабины имеют надежную конструкцию для использования в неблагоприятных цеховых условиях.
• Прозрачные, поликарбонатные, легко чистящиеся панели пропускают достаточно света для нормальной работы, а также они небьющиеся, жесткие и прочные.
• Чистый, функциональный дизайн улучшает внешний вид Вашей КИМ.

• Каркас изготовлен из экструдированного алюминия.
• Нижние панели из ПВХ - доступны в различных цветах.
• Верхние панели из прозрачного поликарбоната.

Приборы для измерения шероховатости поверхности Профилометры - "Surftest"

Портативный профилометр Surftest SJ-410

• Безопорная система с сенсорной панелью управления и встроенным принтером.
• Работа от батареи для использования в производственных условиях.
• Большой 14,5см [5.7"] цветной ЖК-экран обеспечивает отличную визуализацию.
• Безопорный датчик для измерения первичного профиля (P), профиля шероховатости (R), волнистости (W) и многого другого.
• Компенсация при измерении криволинейных, радиусных и наклонных поверхностей.
• Соответствует многим стандартам: EN ISO, VDA, ANSI, JIS, а также возможны пользовательские настройки.
• Сохранение 10 различных условий измерений в памяти SJ-410, до 500 - с дополнительной SD-картой памяти.
• Статистические функции и настройка цветной индикации допусков.
• Оценка по двум условиям в рамках одного измерения.
• Возможность установления пароля на каждую функцию в отдельности.
• Поддержка 16 языков.
• Опционально доступны устройства автоматической подачи по оси Z, плавной подачи по оси Х и регулировки наклона.

Surftest SJ-411 [мм].  R 2 мкм; 0,75 мН; X=25 мм

Surftest SJ-411 [мм].  R 5 мкм; 4 мН; X=25 мм

Surftest SJ-412 [мм].  R 2 мкм; 0,75 мН; X=50 мм

Surftest SJ-412 [мм].  R 5 мкм; 4 мН; X=50 мм

Профилометр Surftest SJ-500

• Безопорная система для измерения первичного профиля (P), профиля шероховатости (R), профиля волнистости (W) и др.
• Простой в использовании блок управления для высокоточного измерения шероховатости.
• Большой 19 см [7.5"] цветной сенсорный ЖК-дисплей.
• Простое для понимания и использования меню управления.
• Соответствует стандартам DIN EN ISO, VDA, ANSI, JIS, а также возможны пользовательские настройки.
• Встроенный джойстик на панели управления обеспечивает быстрое и легкое позиционирование. Ручной регулировочный винт позволяет точно позиционировать небольшой щуп для измерения поверхности малых отверстий.
• Датчик позволяет выполнить поворот щупа на 90°. Идеально подходит для измерения в труднодоступных местах, например, на шейках коленчатых валов.
• Прибор можно использовать как отдельно, так и с гранитным стендом.

Surftest SJ-500 [мм].  R 2 мкм; 0,75 мН

Surftest SJ-500 [мм].  R 5 мкм; 4 мН

Профилометр Surftest SV-2100

• Стационарный прибор на гранитной плите с ручной или моторизованной колонной.
• Большой 19 см [7.5"] цветной ЖК-экран обеспечивает отличную визуализацию.
• Удобный в использовании блок управления для высокоточных измерений шероховатости.
• Соответствует многим стандартам: EN ISO, VDA, ANSI, JIS, а также возможны пользовательские настройки.
• Разработан для использования в цеховых условиях.

Surftest SV-2100M4 [мм].  X=100 мм; Z2=350 мм; 0,75 мН

Surftest SV-2100S4 [мм].  X=100 мм; Z2=350 мм; 0,75 мН

Surftest SV-2100H4 [мм].  X=100 мм; Z2=550 мм; 0,75 мН

Surftest SV-2100W4 [мм].  X=100 мм; Z2=550 мм; 0,75 мН;

Surftest SJ-500P

Surftest SV-2100P

Это приборы для измерения шероховатости поверхности с программным обеспечением FORMTRACEPAK.

• Анализ шероховатости в соответствии с различными международными стандартами (EN ISO, VDA, ANSI, JIS) и индивидуальными настройками.
• Может использоваться для расчета параметров контура в пределах диапазона измерения.
• Управление осями прибора, полноценный анализ профиля и вывод протоколов измерения.
• Все преимущества модели SV-2100 также распространяются на модель SV-2100P.

Surftest SV-2100M4P [мм].  X=100 мм; Z2=350 мм; 0,75 мН

Surftest SV-2100M4P

Surftest SV-3200

Стационарный профилометр с программным обеспечением FORMTRACEPAK, который обеспечивает высокоточные измерения. Выполняет анализ шероховатости в соответствии с различными международными стандартами EN ISO, VDA, ANSI, JIS, а также возможны пользовательские настройки.

• Имеет возможность измерения геометрии контура в диапазоне измерения щупа.
• Программирование и моторизованные оси дают Вам все преимущества машины с ЧПУ.
• Доступна широкая номенклатура различных быстросменных щупов.
• Опциональные держатели датчика для измерения сверху/снизу, а также в отогнутом положении для расширения спектра решаемых задач измерения.
• Опциональное выравнивающее устройство DAT, стол для перемещения по оси Y и для 3D-измерения теперь добавлены к данной серии средств измерения.

Прибор для измерения шероховатости  Surftest Extreme SV-3000CNC

• Идеально подходит для решения многозадачных измерений серии деталей или сложных профилей.
• Скорость перемещения по каждой оси 200 мм/с.
• Непрерывное измерение горизонтальной и наклонной поверхности, благодаря приводу наклонной оси и подвижной колонны.
• Программное обеспечение FORMTRACEPAK позволяет измерить геометрию контура в диапазоне измерений щупа.
• Опционально возможно измерять 3D топографию поверхности.
• Возможно измерение наклонной поверхности сразу в двух направлениях по осям X и Y.
• В датчик встроена система защиты от столкновений, которая автоматически останавливает машину в случае столкновения с деталью или оснасткой.
• Все модели уже оборудованы моторизованным столом поперечного перемещения (ось Y).
• Функция слежения оси Z за контактом щупа с поверхностью детали доступна в стандартной комплектации для моделей без поворотной оси α

Прибор для измерения шероховатости Surftest Extreme SV-M3000CNC

• Возможны измерения больших и тяжелых деталей, например, головки цилиндров и т.д.
• Колонна перемещается по оси Y до 800 мм, дает возможность измерять более крупные детали.
• Скорость перемещения по каждой оси 200 мм/с.
• При использовании держателя датчика поворотного типа возможны измерения сверху, снизу и сбоку детали.
• Большой рабочий стол без проблем позволяет закрепить большие детали или оснастку, а также устройства автоматической подачи.

Приборы для измерения формы Кругломеры - "Roundtest"

Roundtest RA-1600   Макс. измеряемый Ø:       280 мм

• Высокая точность поворотного стола (0.02+0.0006H) мкм.
• Оснащен функцией D.A.T. (стол с цифровыми микрометрическими головками для центрирования/нивелирования) для повышения эффективности измерений.
• Программное обеспечение ROUNDPAK имеет функцию быстрого вычисления значений по измеренным данным.
• ПО ROUNDPAK также позволяет проводить серийные измерения, благодаря возможности программирования.
• Пульт управления для удобства эксплуатации.
• Функция автоматического слежения по оси Х еще более упрощает процесс подготовки к измерениям.

Roundtest RA-2200  Макс. измеряемый Ø:        300 мм

• Полностью моторизованные оси перемещения.
• Ультравысокоточный поворотный стол с погрешностью 0,02+0,0035H мкм обеспечивает отличную точность.
• Удобное программное обеспечение ROUNDPAK, обеспечивающее возможность измерения большого количество параметров формы.
• ROUNDPAK позволяет создавать программы для серийных деталей, а также проводить единичные измерения.
• Огромное количество щупов для различных задач.
• Функция слежения упрощает процесс центрирования детали.

Roundtest RA-H5200   Макс. измеряемый Ø:    400 мм

• Встроенный виброизолятор обеспечивает идеальные условия для точных измерений.
• Широкий измерительный диапазон и увеличенная допустимая нагрузка на поворотный стол.
• Программное обеспечение ROUNDPAK обладает полным функционалом для измерения параметров формы и аналитической обработки результатов.
• ПО ROUNDPAK позволяет проводить как единичные, так и серийные измерения, благодаря возможности программирования.
• Автоматический поворотный выравнивающий стол A.A.T. (Automatic Adjustment Table) позволяет автоматически проводить центрирование и нивелирование деталей.
• Функция автоматического слежения еще более упрощает процедуру подготовки к измерениям.

Кругломер с ЧПУ Roundtest Extreme RA-2200CNC   Макс. измеряемый Ø:       300 - 500 мм

• Кругломер с полностью с числовым программным управлением обеспечивает высокоточные измерения с шагом поворота щупа всего 1°.
• Сверхвысокоточный поворотный стол (0.02+0.00035H) мкм обеспечивает высокую точность анализа параметров формы.
• Удобное и простое в использовании ПО ROUNDPAK имеет полный набор функций для анализа и простое в использовании.
• ПО ROUNDPAK позволяет создавать программы измерений и проводить единичные измерения.
• Поворотный стол с автоматической центровкой/нивелировкой A.A.T. (Automatic Adjustment Table) входит в стандартную комплектацию, еще более облегчая процесс измерения.

Кругломер с ЧПУ Roundtest Extreme RA-H5200CNC

Кругломер RA-H5200CNC стандартная стойка.   Z=350mm

Кругломер RA-H5200CNC высокая стойка.     Z=1050mm

• Встроенный виброизолятор обеспечивает наилучшие условия измерения.
• Существенно увеличивает производительность и эффективность.
• Можно проводить высокоточные и быстрые измерения без участия оператора.
• Понятное пользователю ПО ROUNDPAK имеет полный набор функций для анализа и простое в использовании.
• ПО ROUNDPAK позволяет создавать программы измерений и проводить единичные измерения.
• Поворотный стол с автоматической центровкой/нивелировкой A.A.T. (Automatic Adjustment Table) входит в стандартную комплектацию, еще более облегчая процесс измерения.

Кругломер с ЧПУ Roundtest Extreme RA-6000CNC   Макс. измеряемый Ø:       350 мм

• Встроенный виброизолятор обеспечивает наилучшие условия измерения.
• Существенно увеличивает производительность и эффективность.
• Можно проводить высокоточные и быстрые измерения без участия оператора.
• Понятное пользователю ПО ROUNDPAK имеет полный набор функций для анализа и простое в использовании.
• ПО ROUNDPAK позволяет создавать программы измерений и проводить единичные измерения.
• Поворотный стол с автоматической центровкой/нивелировкой A.A.T. (Automatic Adjustment Table) входит в стандартную комплектацию, еще более облегчая процесс измерения.

Принадлежности для "Surftest", "Contracer" и "Formtracer"

Дополнительные щупы для профилометров Surftest и профилометров-контурографов Formtracer серии SV-C

Измерительные микроскопы

Измерительный микроскоп MF поколения D

• Измерительный микроскоп MF-A, 505C 2-осевой
• Измерительный микроскоп MF-B, 505C 3-осевой
• Измерительный микроскоп MF-A, 1010D 2-осевой
• Измерительный микроскоп MF-A, 2010D 2-осевой
• Измерительный микроскоп MF-A, 2017D 2-осевой
• Измерительный микроскоп MF-A, 3017D 2-осевой
• Измерительный микроскоп MF-A, 4020D 2-осевой
• Измерительный микроскоп MF-B, 1010D 3-осевой
• Измерительный микроскоп MF-B, 2010D 3-осевой
• Измерительный микроскоп MF-B, 2017D 3-осевой
• Измерительный микроскоп MF-B, 3017D 3-осевой
• Измерительный микроскоп MF-B, 4020D 3-осевой

Измерительный микроскоп MF-U поколения D.   Модели с моторизованной осью Z

• MF-J2017D.  Диап. перемещ. по XY:      200 x 170 мм
• 176-892D.     Диап. перемещ. по XY:      300 x 170 мм
• MF-J4020D.  Диап. перемещ. по XY:      400 x 200 мм

Опциональные источники света для измерительных микроскопов MF / MF-U поколения D

• Led светильник для объектива FS
• Кольцевая светодиодная подсветка
• Двойная оптоволоконная подсветка для MF, MF-U
• Оптоволоконная кольцевая подсветка Halogen, 100W
• Кольцевая светодиодная подсветка

Принадлежности для серий MF/MF-U поколения D

Система вспомогательной фокусировки FP-05 /FP-05U
При установке этой системы на крепление камеры измерительного микроскопа серии MF и проецировании фокусировочного шаблона на поверхность детали, точка фокуса может быть определена с большой точностью и высокой повторяемостью.


• Яркость изображения можно регулировать.
• Широкий обзор на экране монитора становится возможным с помощью ПЗС-камеры (адаптер крепления C-mount прилагается).
• Доступны четыре шаблона. Шаблон выбирается в соответствии с типом текстуры поверхности детали.

Измерительные микроскопы Hyper MF / MF-U поколения B

Этот измерительный микроскоп имеет одну из самых высоких точностей измерения по XY: (0,9+3L/1000)¹мкм.
Микроскопы Hyper MF-B/MF-UB обладают следующими преимуществами:

• Одна из самых высоких точностей измерения в плоскости XY: (0,9+3L/1000)¹ мкм
• Опция LAF (лазерный автофокус).
• Высокая производительность и повторяемость.
• Моторизованное управление по трем координатам.
• Автоматическая фокусировка входит в стандартную комплектацию.
• Широкий выбор функциональных креплений, включая держатель пластин и поворотные центра.

 ^{1. (L = измеренная длина (мм) в плоскости XY, столик не нагружен).}

• Измерительный микроскоп BF Hyper MF-B  Hyper MF-B2515B
• Турель Hyper MF-U (дополнит.)  Hyper MF-UB2515B
• Измерительный микроскоп BF/DF Hyper MF-UD  Hyper MF-UD2515B
• Измерительный микроскоп BF Hyper MF-UE  Hyper MF-UE2515B
• Измерительный микроскоп BF/DF Hyper MF-UD  Hyper MF-UF2515B

Видеосистема Vision Unit

Предназначена для модернизации измерительных микроскопов и позволяет быстро распознать края детали с помощью специальных инструментов в программном обеспечении.


• Графика и измерительные навигационные функции облегчают работу.
• Функция ввода/хранения видеоданных.
• Результаты измерений можно экспортировать в Microsoft® Excel®. Это позволяет пользователю создать отчет на одном компьютере.
• Позволяет измерять с заданными допусками, а также проводить различные виды статистической обработки данных.
• Совместное использование с устройством вспомогательной фокусировки обеспечивает высокую точность измерения высот (заявлен патент).
• Серию измерительных операций можно выполнить, используя всего один дисплей.
• Функция автоматической регулировки яркости точно определяет тип и степень используетмой освещенности.
