ТОКАРНЫЕ СТАНКИ С ЧПУ

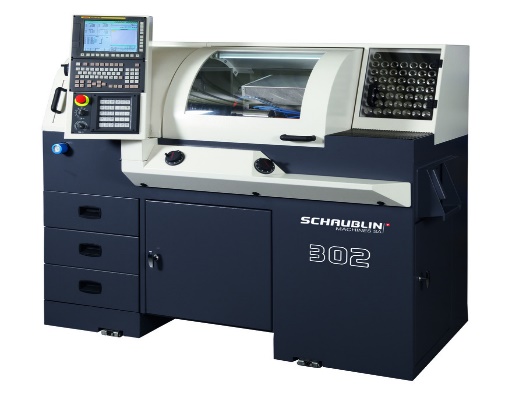

  302-ВЫСОКОТОЧНЫЙ ТОКАРНЫЙ СТАНОК С ВЫСОКОЙ ПРОИЗВОДИТЕЛЬНОСТЬЮ.


• Высота центров над кареткой: 40 мм
• Максимальный диаметр обточки: 200 мм
• Длина обточки с патронами W20/W25: 200 мм
• Расстояние между центрами: 220 мм
• Шпиндель для” SCHAUBLIN ": зажимы W20 / W25
• Скорость вращения шпинделя: 50 - 8’000 мин-1
• Мощность непрерывная / прерывистая: 7,5 / 9 кВт
• Ось C - макс. использование 20%
• Непрерывный / прерывистый вращающий момент: 11.9 / 14.3 мм
• Программируемое приращение 0,001°
• Стоп шпинделя: да
• Сквозное отверстие шпинделя с патроном W20 / W25 17 mm / 21 mm
• Максимальное сквозное отверстие с патроном W20/W25 14.5 mm / 19 mm
• Регулируемое осевое усилие смыкания, на 5 баров 500 дан
• Максимальная скорость шпинделя: 6 000 об/ мин
• Поперечный ход, ось X 150 мм
• Разрешение, ось X (по радиусу) 0,00005 мм
• Винт шариковый, Ø x Шаг 20 x 4 мм
• Продольный ход, ось Z 240 мм
• Разрешение, Z-ось 0.0001 мм
• Винт шариковый, Ø x Шаг 20 x 4 мм
• Номер радиального держателя инструмента (согласно Ø части) 2
• Номер прифронтового держателя инструмента (согласно Ø части) 2 -> 5
• Максимальный размер инструмента (MULTIFIX / SMSA) 12 x 12 mm
• Зажимные инструменты для патронов ESX 20 / ESX 9
• Фрезерно - Шлифовальная насадка (варианты) да
• Конусность шпинделя MORSE 2
• Ход 250 мм
• Возможность моторизованного запаса: да
• Количество инструмента: 12
• Количество вращающегося инструмента: 6
• Стандартизированная фиксация держателей: VDI 16
• Максимальная скорость: 6000 об / мин
• Мощность непрерывная / прерывистая 1 / 1.3 кВт
• Вращающий момент непрерывный / прерывистый: 3 / 7.5
• Емкость бака: 55 литров.
• Производительность насоса: 10 л/мин
• Насос давления: 0,5 бар
• Приблизительный вес нетто машины: 1100 кг
• Габаритные размеры в мм: L x D x H 1’734 x 1007 x 1’590

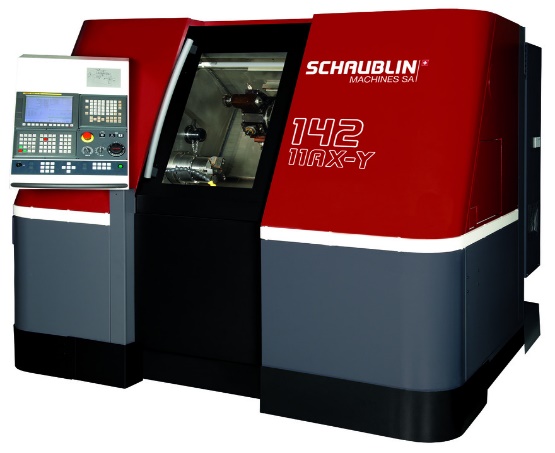

142 ТОКАРНЫЙ СТАНОК ВЫСОКОЙ ТОЧНОСТИ И ПРОИЗВОДИТЕЛЬНОСТИ С РАСШИРЕННЫМИ ХАРАКТЕРИСТИКАМИ

• Макс. допустимый диаметр обработки над станиной: 220 мм
• Максимальный диаметр обточки: 180мм
• Максимальное сквозное отверстие: 42 мм
• Непрерывная производственная мощность 17 кВт
• Скорость вращения шпинделя 30-6000 мин-1
• Регулируемая осевая сила зажатия 1 150-3600 даН
• Регулируемое осевое зажимное усилие S2 50-1100 даН
• Зажим инструмента SAUTER (не VDI)
• Скорость вращения инструмента 30-12000 об/мин

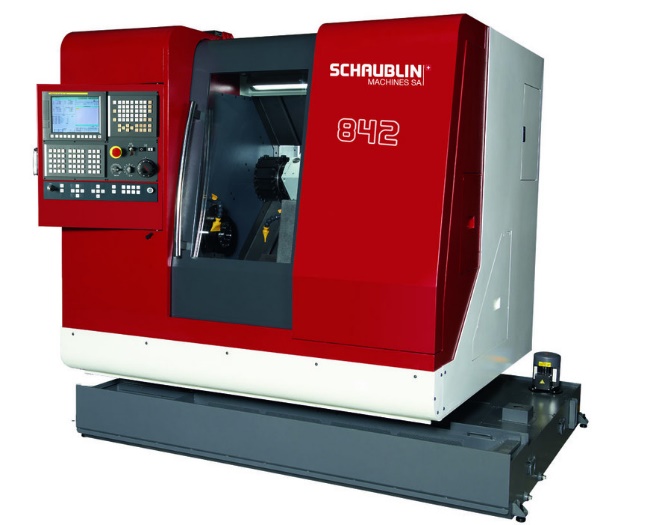

    842 - ТОКАРНЫЙ СТАНОК ВЫСОКОЙ ТОЧНОСТИ И ПРОИЗВОДИТЕЛЬНОСТИ

• Максимальный диаметр обточки:300 мм
• Ход оси X: 400 мм
• Максимальное расстояние между центрами: 470 мм
• Шпиндельный наконечник A2-5 ISO
• Максимальное сквозное отверстие: 42 мм
• Мощность непрерывная/прерывистая 7.5 кВт / -15кВт
• Вращающий момент непрерывный/прерывистый 47Нм/126 Нм
• Диапазон скоростей вращения 50 - 6’000 об/мин
• Примерный вес машины:3,300 кг
• Габаритные размеры L x D x H: 1895 x 1783 x 1947 (мм)

   842 MI - ТОКАРНЫЙ СТАНОК ВЫСОКОЙ ТОЧНОСТИ И ПРОИЗВОДИТЕЛЬНОСТИ

• Максимальный диаметр обточки: 300 мм
• Ход оси X: 400 мм
• Максимальное расстояние между центрами: 450 мм
• Макс. расстояние между наконечником шпинделя 642 мм
• Наконечник шпинделя A2-5 ISO
• Максимальное сквозное отверстие: 42 мм
• Мощность непрерывная/прерывистая 24 кВт / 30 кВт
• Вращающий момент непрерывный/прерывистый 72Нм/ 90Нм
• Диапазон скоростей вращения 50 - 6’000 об/мин
• Примерный вес машины 3,600 кг
• Габаритные размеры: L x D x H 1895 x 1783 x 1947 мм

225 TM-CNC ТОКАРНЫЙ СТАНОК ВЫСОКОЙ ТОЧНОСТИ С РАСШИРЕННЫМИ ХАРАКТЕРИСТИКАМИ

• Максимальный диаметр обточки: 270 мм
• Длина обточки с зажимами B32: 409 мм
• Привод мотора AC, мощность непрерывная/прерывистая
•  3.7 кВт/ 5.5 кВт
• Скорость вращения шпинделя (плавно): 50 - 5‘000 об/мин
• Максимальный диаметр прутка (зажимы Б32): 24 мм
• Ход: ось X / Z:136 мм / 410 мм
• Зажимы цанговых патронов: ESX 20 / ESX 9
• Максимальный размер инструмента 16 x 16 мм

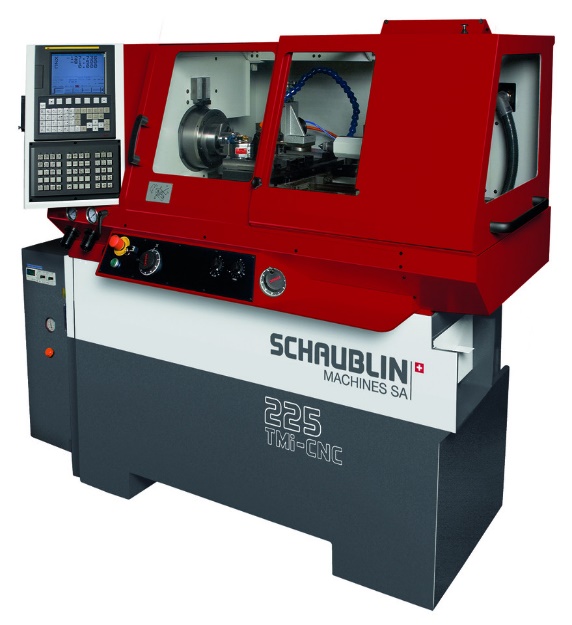

225 TMI-CNC ТОКАРНЫЙ СТАНОК ВЫСОКОЙ ТОЧНОСТИ С РАСШИРЕННЫМИ ХАРАКТЕРИСТИКАМИ

• Максимальный диаметр обточки: 270 мм
• Длина обточки с зажимамиW20/W25: 100 мм
• Главный шпиндель, мощность непрерывная/прерывистая:  2.2 кВт / 5.5 кВт
• Скорость вращения шпинделя (плавно) 50 – 8 000 об/мин
• Наибольший диаметр прутка (с цанговыми патронами Б45): 36 мм
• Ход ось X / Z: 190 мм / 410 мм
• Зажимные инструменты для цанговых патронов: ESX 20
• Максимальный размер инструмента: 16 x 16 мм

102 TM-CNC ТОКАРНЫЙ СТАНОК ВЫСОКОЙ ТОЧНОСТИ С ИСКЛЮЧИТЕЛЬНЫМИ ХАРАКТЕРИСТИКАМИ

• Максимальный диаметр точения: 200мм
• Длина обточки с патронами W20/W25: 100 мм
• Привод мотора AC,
• Мощность непрерывная/прерывистая: 1.5 кВт/ 2.2 кВт
• Скорость вращения шпинделя (плавно) 50 – 8000 об/мин
• Наибольший диаметр прутка для патронаW20/W25 цангового:  14.5 мм / 19 мм
• Ход, ось X / Z: 12 мм / 100 мм
• Зажимные инструменты для цанговых патронов: ESX 20 / ESX 9
• Максимальный размер инструмента: 16 x 16 мм

125-CCN ТОКАРНЫЙ СТАНОК ВЫСОКОЙ ТОЧНОСТИ С ОДНОВРЕМЕННО УПРАВЛЯЕМЫМИ ОСЯМИ

• Максимальный диаметр обточки: 270 мм
• Длина обточки с патронами B32: 409 мм (LT) / 265 мм
• Привод мотора AC,
• Мощность непрерывная/прерывистая: 5.5кВт / 7.5 кВт
• Скорость вращения шпинделя (плавно): 50 – 5000 об/мин
• Максимальный диаметр прутка D1-3/А2-4 цанги: 24 мм / 32 мм
• Ход, ось X/ Z: 200мм / 415мм
• Регулируемое осевое зажимное усилие: 1 150 даН

ОБРАБАТЫВАЮЩИЕ ЦЕНТРЫ

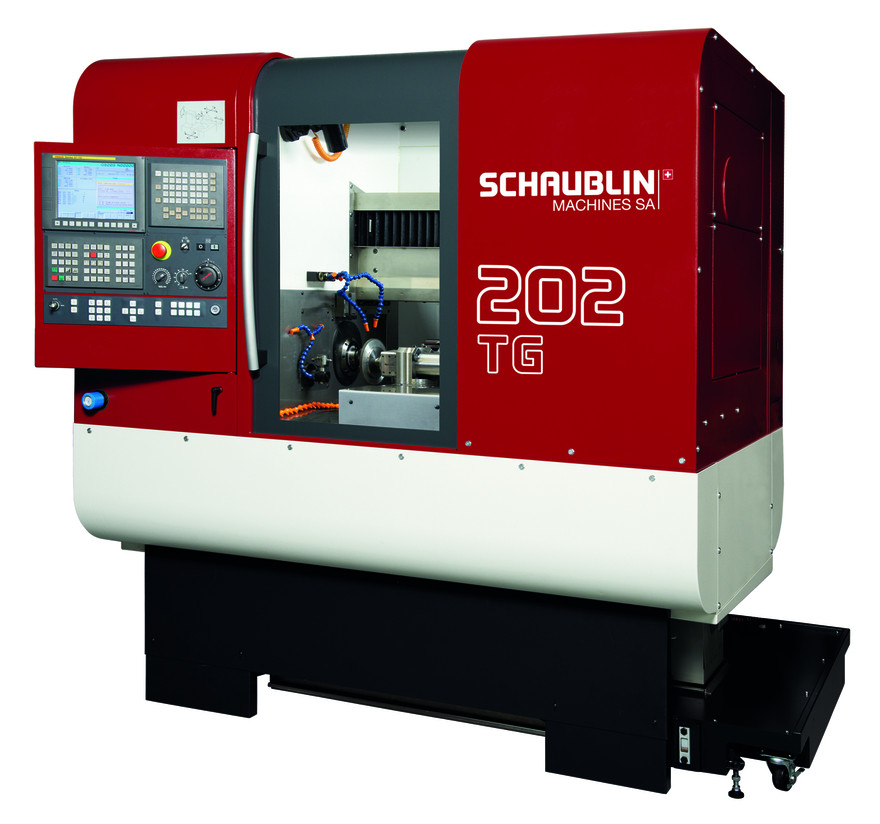

202 TG ВЫСОКОТОЧНЫЙ ТОКАРНО-ШЛИФОВАЛЬНЫЙ ЦЕНТР

• Максимальный диаметр обработки: 800 мм
• Длина обработки с патронами W25: 150 мм
• Скорость шпинделя: 50-7000 об/мин
• Максимальный диаметр прутка: 19 мм
• Вращающий момент непрерывный / прерывистый: 26,1/35,1 Нм
• Ход по осям X1, X2 / Z1, Z2: 150 мм/300 мм

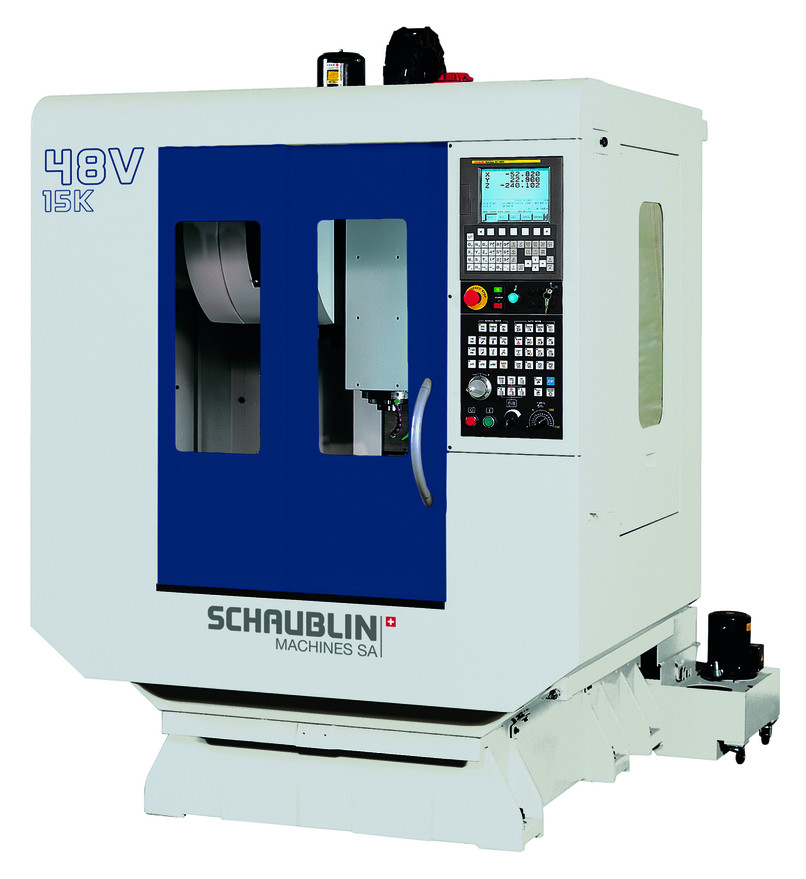

48V-15K | КОМПАКТНЫЙ ВЕРТИКАЛЬНЫЙ ОБРАБАТЫВАЮЩИЙ ЦЕНТР

Имеет тяжелую литую конструкцию, которая обеспечивает максимальную устойчивость. Неподвижная колонна и рамка «С» позволяют достичь оптимальной амортизации.

• Скорость вращения шпинделя: 15 000 об/мин
• Продольное перемещение по оси Х: 480 мм
• Поперечное перемещение по оси Y: 400 мм
• Вертикальное перемещение по оси Z: 430 мм
• Вес машины (приблизительно): 2800 кг
• Имеет возможность установки четвертой оси.
• Длина/Ширина: 600мм/400мм
• Максимальная весовая нагрузка на стол: 250 кг
• Конус: ISO 30
• Мощность двигателя: 5,5 кВт
• Диапазон скоростей: до 15000 об/мин
• Вращающий момент: 17,5 Нм

48V | ВЕРТИКАЛЬНЫЙ ОБРАБАТЫВАЮЩИЙ ЦЕНТР

• Ход по оси X/Y/Z: 480мм/400мм/430
• Длина/Ширина: 600мм/400мм
• Максимальная весовая нагрузка на стол: 300 кг
• Конус: ISO 40
• Мощность двигателя: 7,5 кВт
• Диапазон скоростей: до 10 000 об/мин
• Вращающий момент: 47,7 Нм

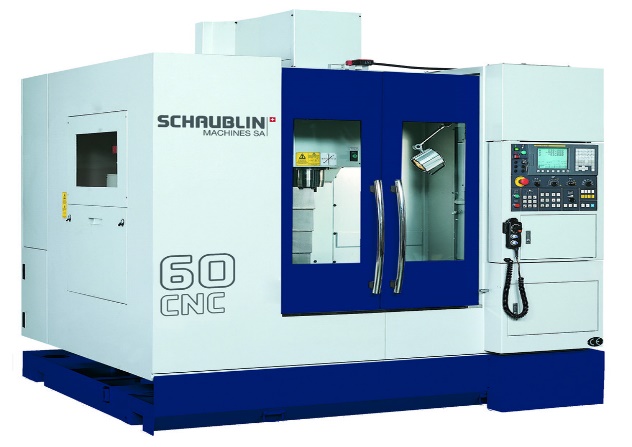

  60-CNC | ВЕРТИКАЛЬНЫЙ ОБРАБАТЫВАЮЩИЙ ЦЕНТР

• Ход по оси X / Y / Z: 600 мм / 540 мм / 540 мм
• Длина/Ширина: 750 мм /540 мм
• Максимальная нагрузка на столе: 700 кг
• Конус: BT 40 / ISO 40
• Мощность двигателя: 15кВт
• Диапазон скоростей / Вращающий момент: 8‘000 об.мин/ 95.4 Нм

     100-CNC | ВЕРТИКАЛЬНЫЙ ОБРАБАТЫВАЮЩИЙ ЦЕНТР

• Ход по оси X / Y / Z: 1‘020 мм / 540 мм/ 540 мм
• Длина-Ширина: 1‘120 мм- 540 мм
• Максимальная нагрузка на столе: 700 кг
• Конус: BT 40 / ISO 40
• Мощность двигателя: 15 кВт
• Диапазон скоростей / Вращающий момент: 8‘000 об.мин / 95.4 Нм

 160-CNC | ВЕРТИКАЛЬНЫЙ ОБРАБАТЫВАЮЩИЙ ЦЕНТР

• Ход по оси X / Y / Z: 1‘600 мм / 700 мм / 540 мм
• Длина-ширина: 1‘700 мм - 700 мм
• Максимальный вес на столе: 1‘500 кг
• Конус: BT 40 / ISO 40 и 50 / SK 40
• Мощность двигателя: 26 кВт
• Диапазон скоростей: 10‘000 / 12‘000 об. мин
• Вращающий момент: 149 Нм

СТАНДАРТНЫЕ ВЫСОКОТОЧНЫЕ ТОКАРНЫЕ СТАНКИ

70-CF | СТАНДАРТНЫЙ ВЫСОКОТОЧНЫЙ ТОКАРНЫЙ СТАНОК

Проверенная машина, обладающая рядом преимуществ и широкими возможностями.

Традиционно в машинах SA SCHAUBLIN были увеличены емкости токарных станков 70-CF и упрощена работа с ними.

Оборудованы патронами W12.

• Допустимый диаметр обработки над станиной: 130 мм
• Максимальное расстояние между центрами: 275 мм
• Главный шпиндель, мощность в непрерывном режиме 1.1 кВт
• Скорость вращения шпинделя (плавно): 100 – 5 000 об/мин
• Наибольший диаметр прутка с патроном W12: 8.2 мм
• Макс. скорость вращения шпинделя: 3 000 об/мин
• Ручное перемещение салазок по станине: 302 мм
• Ход, ось X / Z: 65 мм / 60мм

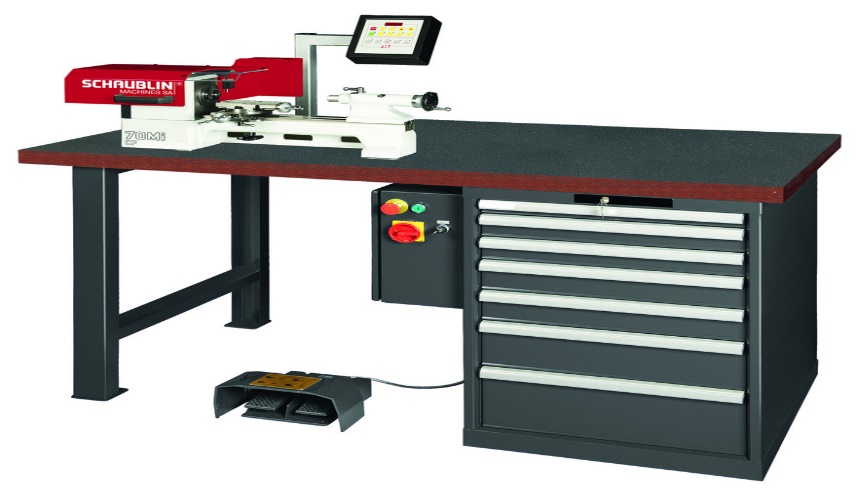

 70 MI-CF | СТАНДАРТНЫЙ ВЫСОКОТОЧНЫЙ ТОКАРНЫЙ СТАНОК

Станок оборудован интегрированным мотором (модельная идентификация «Mi»), который был разработан для скоростей до 8.000 об/мин.

• Допустимый диаметр обработки над станиной: 130 мм
• Максимальное расстояние между центрами: 275 мм
• Главный шпиндель, мощность в непрерывном режиме: 0.75 кВт
• Скорость вращения шпинделя (плавно): 100 – 8 000 об/мин
• Наибольший диаметр прутка с патроном W12: 8.2 мм
• Макс. скорость вращения шпинделя 3 000 об/мин
• Ручное перемещение салазок по станине: 280 мм
• Ход, оси X / Z: 65 мм/ 60мм

102 N-CF | ВЫСОКОТОЧНЫЙ СТАНДАРТНЫЙ ТОКАРНЫЙ СТАНОК

• Допустимый диаметр обработки над станиной: 130 мм
• Максимальное расстояние между центрами: 275 мм
• Скорость вращения шпинделя: 100 – 5000 об/мин
• Наибольший диаметр прутка с патроном W20/W25: 14.5 мм / 19 мм
• Ручное перемещение салазок по станине: 442 мм
• Ход оси X / Z: 100 мм / 90мм

102 MI-CF | СТАНДАРТНЫЙ ТОКАРНЫЙ СТАНОК

• Допустимый диаметр обработки над станиной: 200мм
• Максимальное расстояние между центрами: 470 мм
• Мощность шпинделя при непрерывной работе: 1,5 кВт / 2 кВт
• Скорость вращения шпинделя: 100 – 6000 об/мин
• Наибольший диаметр прутка с патроном W20/W25: 14.5 мм / 19 мм
• Ручное перемещение салазок по станине: 442 мм
• Ход оси X / Z: 100 мм / 90 мм

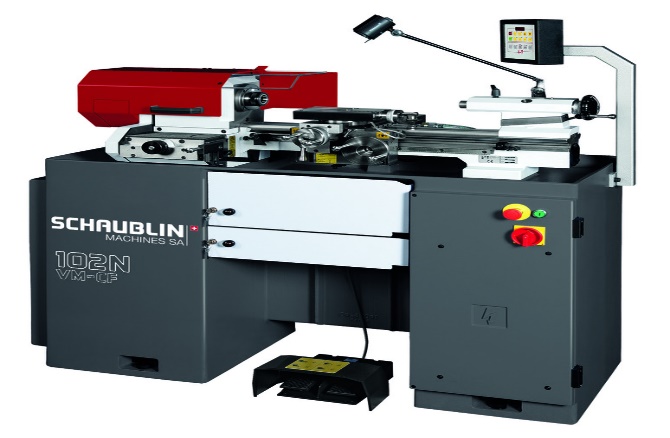

 102 N-VM-CF | ВЫСОКОТОЧНЫЙ ТОКАРНЫЙ СТАНОК


• Допустимый диаметр обработки над станиной: 200 мм
• Максимальное расстояние между центрами: 450мм
• Мощность шпинделя при непрерывной работе: 4,2 кВт
• Скорость вращения шпинделя: 100-3000 об/мин
• Наибольший диаметр прутка с патроном W20/W25: 14.5 мм / 19 мм
• Ход оси X / Z: 400 мм
• Максимальный ход каретки по станине: 100 мм/90 мм
