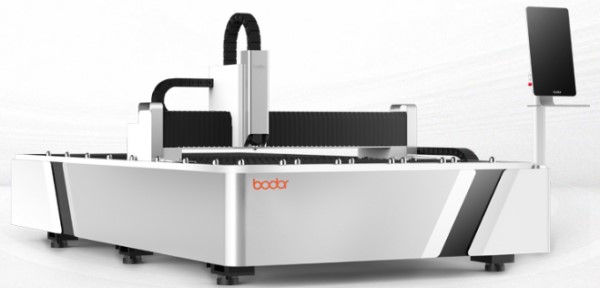

Лазер для резки листового металла BODOR серия А
Оптоволоконные лазерные станки c фиксированной рабочей поверхностью и цельносварной фрезерованной станиной для резки листового металла.
Серия A
- Рабочее поле: от 3048х1524 мм до 14000х3100 мм
- Мощность лазера: 1000 – 3000 Вт
- Углеродистая сталь: до 20 мм
- Легированная сталь: до 10 мм
- Алюминий: до 10 мм
Медные сплавы: до 6 мм
Технические характеристики
|
Модель |
A6 Plus |
A6 |
A4 Plus |
A4 |
A3 |
|
Рабочее поле, мм |
6100х2500 |
6100х1524 |
4000х2000 |
4000х1524 |
3048х1524 |
|
Мощность лазера, Вт |
3000 / 2000 / 1500 / 1000 |
||||
|
Точность позиционирования, мм |
0,05 |
||||
|
Точность повторного позиционирования, мм |
0,03 |
||||
|
Максимальная скорость, м/мин |
100 |
||||
|
Ускорение |
1G |
||||
|
Углеродистая сталь |
до 20 |
||||
|
Нержавеющая сталь |
до 10 |
||||
|
Алюминий |
до 10 |
||||
|
Латунь |
до 6 |
||||
Стандартная комплектация BODOR серии А:
- Мощность источника лазерного излучения IPG или MAX – 1000-3000W,
- Стол от 3048х1524 мм до 14000х3100 мм,
- Режущая голова BODOR GENIUS с автофокусом,
- Источник IPG или MAX,
- Сервомоторы Schneider (Франция),
- Косозубая рейка YYC/ PMI (Taiwan),
- Электрокомпоненты Omron (Japan),
- Направляющие HIWIN (Taiwan) или PMI (Taiwan),
- Ось Z ШВП,
- Ось Х,Y рейка шестерня,
- Интерфейс Bodor PRO,
- Чиллер (водяной),
- Цельносварная фрезерованная станина.

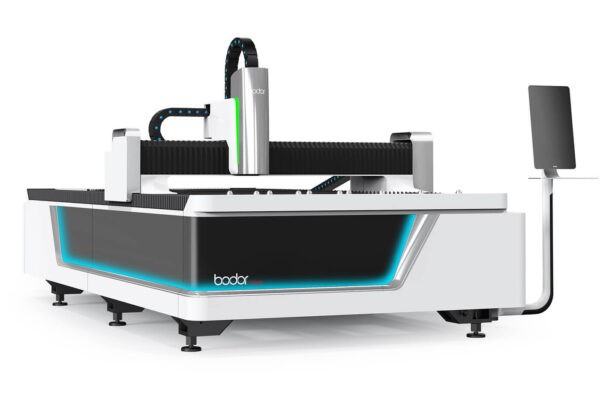

Лазер для резки листового металла BODOR серия F
Оптоволоконные лазерные станки c фиксированной рабочей поверхностью и литой чугунной станиной для резки листового металла.
Серия F
Рабочее поле: 3 x 1,5 м – 6,1 x 2,5 м
Мощность лазера: 1000 – 6000 Вт
Углеродистая сталь: до 25 мм
Легированная сталь: до 25 мм
Алюминий: до 25 мм
Медные сплавы: до 14 мм
Технические характеристики
|
Модель |
F6025 |
F6020 |
F4 |
F3 |
|
Назначение |
Для резки листового металла |
|||
|
Рабочее поле, мм |
6100х2500 |
6100х2000 |
4000х2000 |
3048х1524 |
|
Мощность лазера, Вт |
6000/4000/3000/2000/1500/1000 |
|||
|
Точность позиционирования, мм |
0,05 |
0,03 |
||
|
Точность повторного позиционирования, мм |
0,03 |
0,02 |
||
|
Максимальная скорость, м/мин |
140 |
|||
|
Толщина разрезаемого листового металла, мм: |
||||
|
Углеродистая сталь |
до 25 |
|||
|
Легированная сталь |
до 25 |
|||
|
Алюминий |
до 25 |
|||
|
Медные сплавы |
до 14 |
|||
Стандартная комплектация BODOR серии F:
- Мощность 500-6000W,
- Стол размером 3000х1500 мм или 4000х2000 мм, или 6100х2000 мм,
- Режущая голова BODOR GENIUS с автофокусом,
- Источник MAXPHOTONICS (базовая комплектация) или IPG (опция),
- Сервомоторы YASKAWA (Japan),
- Моторедуктор YYC PMI (Taiwan),
- Электрокомпоненты Omron (Japan),
- Направляющие HIWIN (Taiwan) или PMI (Taiwan),
- Ось Z ШВП,
- Ось Х,Y рейка шестерня,
- Интерфейс Bodor PRO 2.0,
- Система вытяжки в комплекте,
- Чилер (водяной) в комплекте,
- Система автоматической смазки,
- Новое поколение модулей безопасного следования,
- Интеллектуальная защита хода,
- Функция аварийного сигнала низкого давления,
- Интеллектуальная система сигнализации,
- Дистанционная интеллектуальная помощь,
- Wi-Fi передача данных,
- Литая станина.

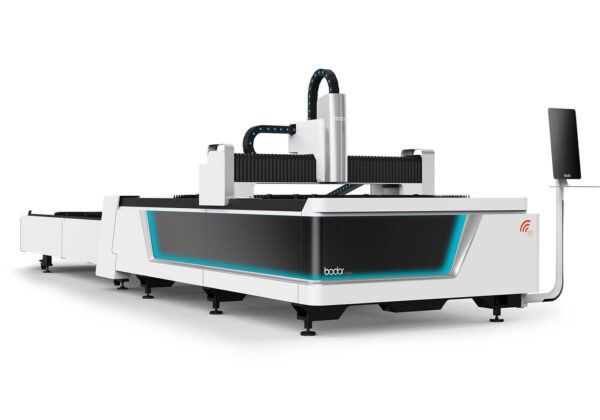

Лазер с двумя сменными столами для резки листового металла BODOR серия E
Оптоволоконные лазерные станки c двумя сменными столами и литой чугунной станиной для резки листового металла.
Рабочее поле: 3 x 1,5 м – 6,1 x 2,5 м
Мощность лазера: 1000 – 6000 Вт
Углеродистая сталь: до 25 мм
Легированная сталь: до 25 мм
Алюминий: до 25 мм
Медные сплавы: до 14 мм
Технические характеристики
|
Модель |
E6025 |
E6020 |
E4020 |
E3015 |
|
Назначение |
Для резки листового металла |
|||
|
Рабочее поле, мм |
6100х2500 |
6100х2000 |
4000х2000 |
3048х1524 |
|
Мощность лазера, Вт |
6000/4000/3000/2000/1500/1000 |
|||
|
Точность позиционирования, мм |
0,05 |
0,03 |
||
|
Точность повторного позиционирования, мм |
0,03 |
0,02 |
||
|
Максимальная скорость, м/мин |
140 |
|||
|
Толщина разрезаемого листового металла, мм: |
||||
|
Углеродистая сталь |
до 25 |
|||
|
Нержавеющая сталь |
до 25 |
|||
|
Алюминий |
до 25 |
|||
|
Латунь |
до 14 |
|||
Стандартная комплектация BODOR серии E:
- Мощность 1000 – 6000 W,
- Стол 3048х1524 мм для E3015 / 4000х2000 мм для E 4020 / 6100х2000 мм для E6020 / 6100х2500 мм для E6025,
- Второй рабочий стол с автоматической системой замены 10 секунд для E 4020,
- Автоматическая смена дюз (сопел) с магазином на 8 рабочих мест,
- Режущая голова BODOR GENIUS с автофокусом,
- Источник MAXPHOTONICS (базовая комплектация) или IPG (опция),
- Сервомоторы YASKAWA (Japan),
- Моторедуктор YYC PMI (Taiwan),
- Электрокомпоненты Omron (Japan),
- Направляющие HIWIN (Taiwan) или PMI (Taiwan),
- Ось Z ШВП,
- Ось Х,Y рейка шестерня,
- Интерфейс Bodor PRO 2.0,
- Система вытяжки в комплекте,
- Чиллер (водяной) в комплекте,
- Система автоматической смазки,
- Новое поколение модулей безопасного следования,
- Интеллектуальная защита хода,
- Функция аварийного сигнала низкого давления,
- Интеллектуальная система сигнализации,
- Дистанционная интеллектуальная помощь,
- Wi-Fi передача данных,
- Литая станина.

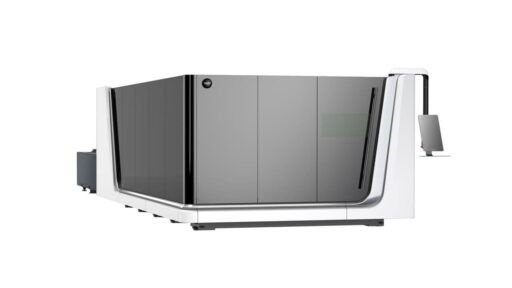

Сверхмощный лазерный станок на магнитных направляющих с кабинетной защитой и двумя сменными столами.
Серия Dream
Рабочее поле: 3 x 1,5 м – 6,1 х 2,5
Мощность лазера: 6 000 – 40 000 Вт
Технические характеристики
|
Модель |
Dream3 |
Dream4 |
Dream6 |
|
Назначение |
Для резки листового металла |
||
|
Рабочее поле, мм |
3048×1524 |
4000×2000 |
6100×2500 |
|
Мощность лазера, Вт |
40000/ 30000/20000/12000/6000 |
||
|
Максимальная скорость, м/мин |
200 |
||
|
Точность позиционирования, мм |
0,03 |
0,05 |
|
|
Точность повторного позиционирования, мм |
0,02 |
0,03 |
|

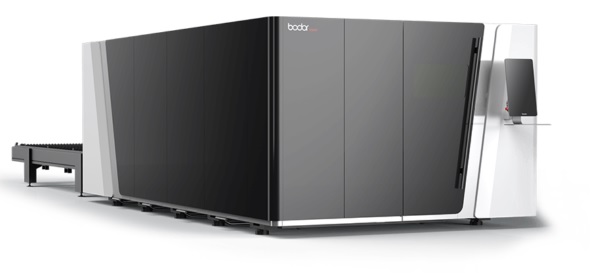

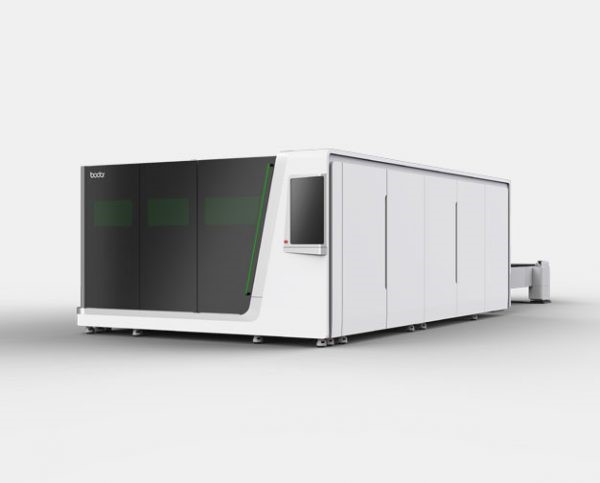

Лазер с кабинетной защитой и двумя сменными столами для резки листового металла BODOR серия C
Оптоволоконные лазерные станки с кабинетной защитой, двумя сменными столами и цельносварной фрезерованной станиной для резки листового металла.
Серия C
Рабочее поле: 3 x 1,5 м – 12,5 х 6 м
Мощность лазера: 1500 – 40 000 Вт
Максимальное ускорение: 1G
Технические характеристики
|
Модель |
C12 |
C8 |
C6 |
C4 |
C3 |
|
Назначение |
Для резки листового металла |
||||
|
Рабочая зона, мм |
12500х2600 |
8000х2500 |
6100х2500 |
4000х2000 |
3048х1524 |
|
Мощность источника, кВт |
40 / 30 /20 / 12 / 6 / 3 |
40 / 30 /20 / 12 / 6 / 3 / 2 / 1,5 |
|||
|
Точность позиционирования, мм |
0,05 |
||||
|
Точность повторного позиционирования, мм |
0,03 |
||||
|
Максимальная скорость, м/мин |
110 |
||||
|
Максимальное ускорение |
1G |
||||
Стандартная комплектация BODOR серии C:
- Мощность 1500 – 40000 W,
- Стол для листа 3048х1524 мм или 4000х2000 мм, или 6100х2500 мм, или 8000х2500 мм, или 12500х2500 мм,
- Автоматическая смена дюз (сопел) – опционально,
- Автоматическая смена рабочих столов,
- Кабинетная защита,
- Режущая голова BODOR GENIUS с автофокусом,
- Источник MAXPHOTONICS (базовая комплектация) или IPG (опция),
- Серводвигатели Schneider Electric,
- Моторедуктор YYC PMI (Тайвань),
- Пневматика SMC (Япония),
- Направляющие HIWIN (Тайвань) или PMI (Тайвань),
- Ось Z ШВП,
- Ось Х,Y рейка шестерня,
- Интерфейс Bodor PRO 2.0,
- Система вытяжки в комплекте,
- Чиллер (водяной) в комплекте,
- Функция аварийного сигнала низкого давления,
- Функция автоматической смазки,
- Интеллектуальная система сигнализации,
- Дистанционная интеллектуальная помощь;,
- Wi-Fi передача данных,
- Цельносварная фрезерованная станина.

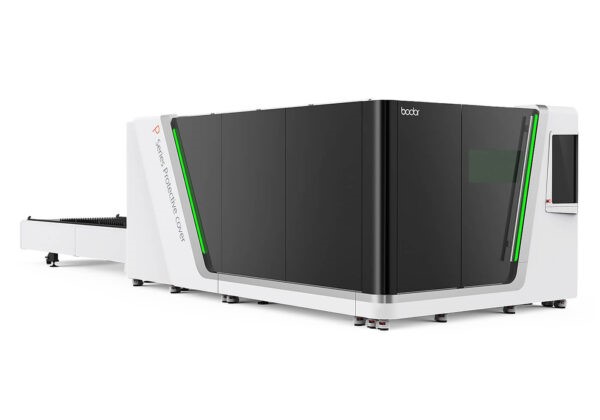

Лазер с кабинетной защитой и двумя сменными столами для резки листового металла BODOR серия P
Оптоволоконные лазерные станки с двумя сменными рабочими поверхностями, кабинетной защитой и литой чугунной станиной для резки листового металла.
Серия P
Рабочее поле: 3 x 1,5 м – 8,1 x 2,5 м
Мощность лазера: 1000 – 40000 Вт
Углеродистая сталь: до 70 мм
Легированная сталь: до 110 мм
Алюминий: до 65 мм
Медные сплавы: до 35 мм
Технические характеристики
|
Модель |
P8 |
P6 |
P6 lean |
P4 |
P3 |
|
Назначение |
Для резки листового металла |
||||
|
Рабочее поле, мм |
8100х2500 |
6100х2500 |
6100х2000 |
4000х2000 |
3000х1500 |
|
Мощность лазера, Вт |
40 000/30 000/20 000/15 000/12 000/8 000/6 000/4 000/3 000/2 000/1 500/1 000 |
||||
|
Точность позиционирования, мм |
0,05 |
0,03 |
|||
|
Точность повторного позиционирования, мм |
0,03 |
0,02 |
|||
|
Максимальная скорость, м/мин |
169 |
140 |
|||
|
Максимальное ускорение |
2G |
2,5G |
|||
|
Толщина разрезаемого листового металла, мм: |
|||||
|
Углеродистая сталь |
до 70 |
||||
|
Нержавеющая сталь |
до 110 |
||||
|
Алюминий |
до 65 |
||||
|
Латунь |
до 35 |
||||
Стандартная комплектация BODOR серии P:
- Мощность 500 – 6000 W,
- Стол для листа 3000х1500 мм или 4000х2000 мм, или 6100х2000 мм, или 6100х2500 мм, 8100х2500 мм,
- Автоматическая смена дюз (сопел),
- Автоматическая смена рабочих столов,
- Кабинетная защита,
- Режущая голова BODOR GENIUS с автофокусом,
- Источник MAXPHOTONICS (базовая комплектация) или IPG (опция),
- Сервомоторы YASKAWA (Япония),
- Моторедуктор YYC PMI (Тайвань),
- Электрокомпоненты Omron (Япония),
- Направляющие HIWIN (Тайвань) или PMI (Тайвань),
- Ось Z ШВП,
- Ось Х,Y рейка шестерня,
- Интерфейс Bodor PRO 2.0,
- Система вытяжки в комплекте,
- Чиллер (водяной) в комплекте,
- Система автоматической смазки,
- Новое поколение модулей безопасного следования,
- Интеллектуальная защита хода,
- Функция аварийного сигнала низкого давления,
- Интеллектуальная система сигнализации,
- Дистанционная интеллектуальная помощь,
- Wi-Fi передача данных,
- Литая станина.

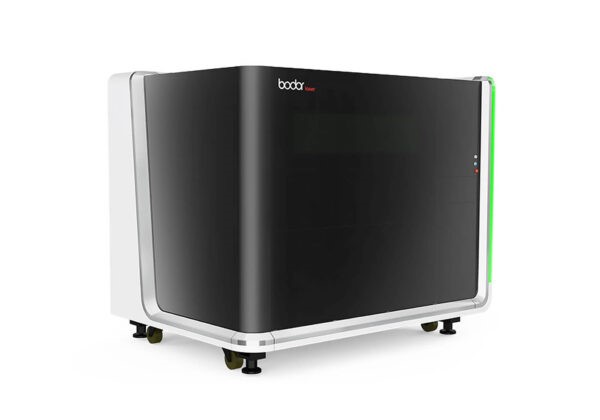

Компактный лазер для прецизионной резки листового металла BODOR серия i3 linear
Компактные высокоточные оптоволоконные лазерные станки с защитной камерой для резки листовых металлов.
Серия i3 linear
Рабочее поле: 0,6 x 0,6 м
Мощность лазера: 1500 – 3000 Вт
Углеродистая сталь: до 20 мм
Легированная сталь: до 10 мм
Алюминий: до 10 мм
Медные сплавы: до 6 мм
Технические характеристики
|
Модель |
i3 linear |
|
Назначение |
Для резки листового металла |
|
Максимальный размер листа, мм |
600х600 |
|
Мощность лазера, Вт |
3000/2000/1500 |
|
Максимальная скорость перемещения лазерной головки по осям X/Y, м/мин |
80 (на холостом ходу) |
|
Точность позиционирования, мм |
0,01 |
|
Точность повторного позиционирования, мм |
0,004 |
|
Габаритные размеры станка (ДхШхВ), мм |
2200x1750x1870 |
|
Общая масса, кг |
3500 |
|
Толщина разрезаемого листового металла, мм: |
|
|
Углеродистая сталь |
до 20 |
|
Нержавеющая сталь |
до 10 |
|
Алюминий |
до 10 |
|
Латунь |
до 6 |
Стандартная комплектация BODOR серии i3 linear:
- Мощность источника лазерного излучения 1500 – 3000Вт,
- Стол 600х600 мм,
- Режущая голова BODOR GENIUS с автофокусом,
- Источник MAXPHOTONICS,
- Сервомоторы YASKAWA (Japan),
- Моторедуктор YYC PMI (Taiwan),
- Электрокомпоненты Omron (Japan),
- Направляющие HIWIN (Taiwan) или PMI (Taiwan),
- Ось Z ШВП,
- Ось Х,Y рейка шестерня,
- Интерфейс Bodor PRO 2.0,
- Система вытяжки,
- Чиллер (водяной).

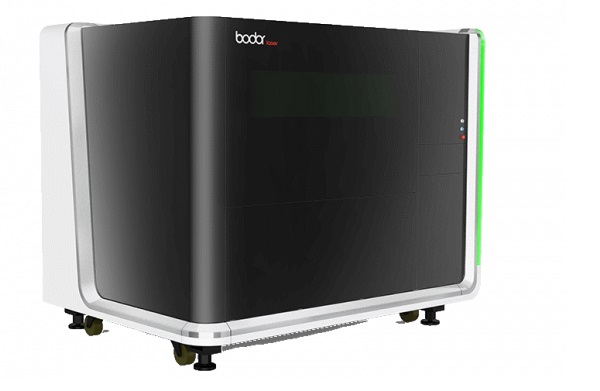

Компактный лазер для прецизионной резки листового металла BODOR серия i5
Малоформатные высокоточные оптоволоконные лазерные станки с защитной камерой для резки листовых металлов.
Серия i5
Рабочее поле: 1 x 1,5 м
Мощность лазера: 1500 – 3000 Вт
Углеродистая сталь: до 20 мм
Нержавеющая сталь: до 8 мм
Алюминий: до 12 мм
Латунь: до 8 мм
Технические характеристики
|
Модель |
i5 |
|
Назначение |
Для резки листового металла |
|
Рабочее поле, мм |
1000×1500 |
|
Мощность лазера, Вт |
3000/2000/1500 |
|
Максимальная скорость, м/мин |
60 |
|
Точность позиционирования, мм |
0,05 |
|
Точность повторного позиционирования, мм |
0,03 |
|
Толщина разрезаемого листового металла, мм: |
|
|
Углеродистая сталь |
до 20 |
|
Нержавеющая сталь |
до 8 |
|
Алюминий |
до 12 |
|
Латунь |
до 8 |
Стандартная комплектация BODOR серии i5:
- Мощность источника лазерного излучения 1000 – 4000 Вт,
- Стол 1500х1000 мм,
- Режущая голова BODOR GENIUS с автофокусом,
- Источник MAXPHOTONICS,
- Серво моторы YASKAWA (Japan),
- Моторедуктор YYC PMI (Taiwan),
- Электрокомпоненты Omron (Japan),
- Направляющие HIWIN (Taiwan) или PMI (Taiwan),
- Ось Z ШВП,
- Ось Х,Y рейка шестерня,
- Интерфейс Bodor PRO 2,
- Система вытяжки,
- Чиллер (водяной).

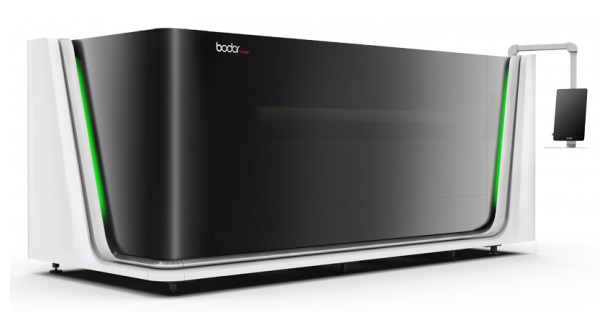

Компактный лазер для прецизионной резки листового металла BODOR серия i7
Высокоточные оптоволоконные лазерные станки с защитной камерой для резки листовых металлов.
Серия i7
Рабочее поле: 3,0 x 1,5 м
Мощность лазера: 1500 – 3000 Вт
Углеродистая сталь: до 20 мм
Нержавеющая сталь: до 12 мм
Алюминий: до 12 мм
Латунь: до 8 мм
Технические характеристики
|
Модель |
i7 |
|
Назначение |
Для резки листового металла |
|
Рабочее поле, мм |
3048×1524 |
|
Мощность лазера, Вт |
3000/2000/1500 |
|
Максимальная скорость, м/мин |
100 |
|
Точность позиционирования, мм |
0,05 |
|
Точность повторного позиционирования, мм |
0,03 |
|
Толщина разрезаемого листового металла, мм: |
|
|
Углеродистая сталь |
до 20 |
|
Нержавеющая сталь |
до 12 |
|
Алюминий |
до 12 |
|
Латунь |
до 8 |
Стандартная комплектация BODOR серии i7:
- Мощность источника лазерного излучения 1500 – 3000 Вт,
- Стол 3048х1524 мм,
- Режущая голова BODOR GENIUS с автофокусом,
- Источник MAXPHOTONICS,
- Серво моторы YASKAWA (Japan),
- Моторедуктор YYC PMI (Taiwan),
- Электрокомпоненты Omron (Japan),
- Направляющие HIWIN (Taiwan) или PMI (Taiwan),
- Ось Z ШВП,
- Ось Х,Y рейка шестерня,
- Интерфейс Bodor PRO 2.0,
- Система вытяжки,
- Чиллер (водяной),
- Литая чугунная станина.

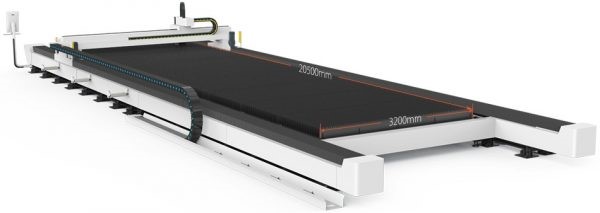

Лазер для резки листов большого формата BODOR серия G
Серия сверхмощных широкоформатных оптоволоконных лазерных станков, предназначенных для резки металлических листов большого формата.
Серия G
Рабочее поле: 12,5 x 3,2 м – 24,5 х 3,2 м
Мощность лазера: 6 000 – 40 000 Вт
Углеродистая сталь: до 70 мм
Нержавеющая сталь: до 90 мм
Алюминий: до 60 мм
Медные сплавы: до 40 мм
Технические характеристики
|
Модель |
G24 |
G20 |
G16 |
G12 |
|
Назначение |
Для резки листового металла |
|||
|
Максимальный размер листа, мм |
24500х3200 |
20500х3200 |
16500х3200 |
12500×3200 |
|
Мощность лазера, Вт |
40000/30000/20000/12000/6000 |
|||
|
Максимальная скорость, м/мин |
80 |
|||
|
Точность позиционирования, мм |
0,02 |
|||
|
Точность повторного позиционирования, мм |
0,01 |
|||
|
Толщина разрезаемого листового металла, мм: |
||||
|
Углеродистая сталь |
до 70 |
|||
|
Нержавеющая сталь |
до 90 |
|||
|
Алюминий |
до 60 |
|||
|
Латунь |
до 40 |
|||
Стандартная комплектация BODOR серии G:
- Мощность лазера 6 000 – 40 000W,
- Стол 12500х3200 мм или 16500х3200 мм, или 20500х3200 мм, или 24500х3200 мм,
- Режущая голова PRESITEC с автофокусом,
- Источник IPG (производство Россия),
- Сервомоторы BECKHOFF,
- Моторедуктор YYC PMI (Taiwan),
- Электрокомпоненты Omron (Japan),
- Направляющие REXROTH,
- Ось Z ШВП,
- Ось Х,Y рейка шестерня ATLANTA,
- Интерфейс BECKHOFF,
- Система вытяжки,
- Чиллер (водяной).
Сверхмощный лазер с кабинетной защитой и двумя сменными столами BODOR серия S
Высокомощные оптоволоконные лазерные станки с двумя сменными рабочими поверхностями и защитным кабинетом для резки листового металла.
Серия S
Рабочее поле: 3,0 x 1,5 м – 8,1 х 2,5 м
Мощность лазера: 6 000 – 40 000 Вт
Углеродистая сталь: до 70 мм
Нержавеющая сталь: до 90 мм
Алюминий: до 60 мм
Медные сплавы: до 40 мм
Технические характеристики
|
Модель |
S3 |
S4 |
S6 |
S8 |
|
Назначение |
Для резки листового металла |
|||
|
Рабочее поле, мм |
3048×1524 |
4000×2000 |
6100×2500 |
8100×2500 |
|
Мощность лазера, Вт |
40000/30000/20000/15000/12000/8000/6000 |
|||
|
Максимальная скорость, м/мин |
200 |
|||
|
Точность позиционирования, мм |
0,03 |
0,05 |
||
|
Точность повторного позиционирования, мм |
0,02 |
0,03 |
||
|
Толщина разрезаемого листового металла, мм: |
||||
|
Углеродистая сталь |
до 70 |
|||
|
Нержавеющая сталь |
до 90 |
|||
|
Алюминий |
до 60 |
|||
|
Латунь |
до 40 |
|||
Стандартная комплектация BODOR серии S:
- Мощность 6 000 – 40 000 W,
- Стол для работы с листом (+сменный стол): 3048х1524 мм, 4000х2000 мм, или 6100х2500 мм, или 8100х2500 мм,
- Режущая голова PRECITEC с автофокусом,
- Источник IPG (производство Россия),
- Сервомоторы BECKHOFF,
- Моторедуктор YYC PMI (Taiwan),
- Электрокомпоненты Omron (Japan),
- Направляющие REXROTH,
- Ось Z ШВП,
- Ось Х,Y рейка шестерня ATLANTA,
- Интерфейс BECKHOFF,
- Система вытяжки,
- Чиллер (водяной),
- Литая станина.

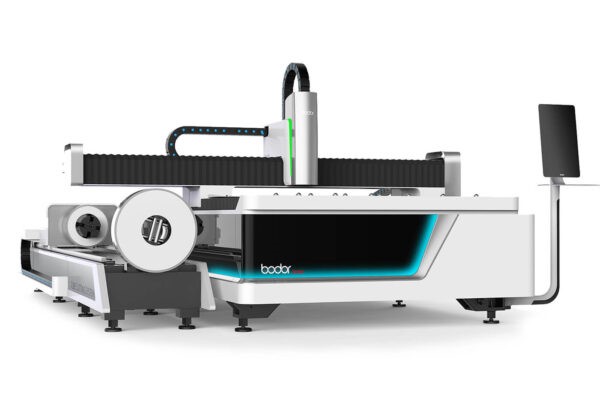

Комбинированный лазер для резки труб и листового металла BODOR серия FT
Оптоволоконные лазерные станки c фиксированной рабочей поверхностью и литой чугунной станиной для резки листового металла и труб.
Серия FT
Рабочее поле: 3 x 1,5 м – 6,1 x 2,5 м
Мощность лазера: 1000 – 6000 Вт
Углеродистая сталь: до 25 мм
Легированная сталь: до 25 мм
Алюминий: до 25 мм
Медные сплавы: до 14 мм
Диаметр трубы: 20 – 230 мм (20х360 мм)
Технические характеристики
|
Модель |
F3T |
F4T |
F6020T |
|
Назначение |
Для резки листового металла и труб |
||
|
Рабочее поле, мм |
3048×1524 |
4000х2000 |
6100х2000 |
|
Длина обрабатываемых труб, м |
3 – 6 |
||
|
Мощность лазера, Вт |
6000/4000/3000/2000/1500/1000 |
||
|
Диаметр трубы, мм |
20-230 |
||
|
Размер квадратной трубы, мм |
20х20 – 160х160 |
||
|
Максимальная скорость, м/мин |
140 |
100 |
|
|
Точность позиционирования, мм |
0,03 |
0,05 |
|
|
Точность повторного позиционирования, мм |
0,02 |
0,03 |
|
|
Толщина разрезаемого листового металла, мм: |
|||
|
Углеродистая сталь |
до 25 |
||
|
Легированная сталь |
до 25 |
||
|
Алюминий |
до 25 |
||
|
Медные сплавы |
до 14 |
||

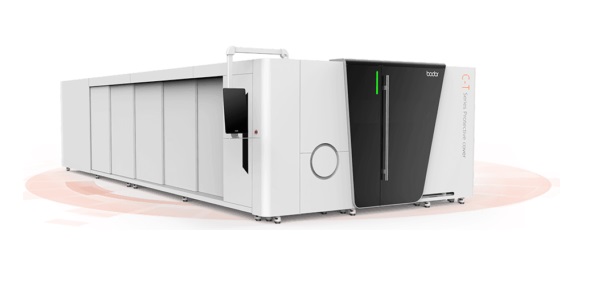

Комбинированный лазер с двумя сменными столами для резки труб и листового металла BODOR серия CT
Комбинированный лазер с двумя сменными столами для резки труб и листового металла.
Серия CT
Рабочее поле: 3 x 1,5 м
Мощность лазера: 1500 – 6000 Вт
Максимальное ускорение: 1G
Технические характеристики
|
Модель |
C3T |
|
Назначение |
Для резки труб и листового металла |
|
Рабочее поле, мм |
3048х1524 |
|
Мощность лазера, Вт |
6000/3000/2000/1500 |
|
Максимальная скорость перемещения, м/мин |
100 |
|
Точность позиционирования, мм |
0,05 |
|
Точность повторного позиционирования, мм |
0,03 |
|
Ускорение |
1G |

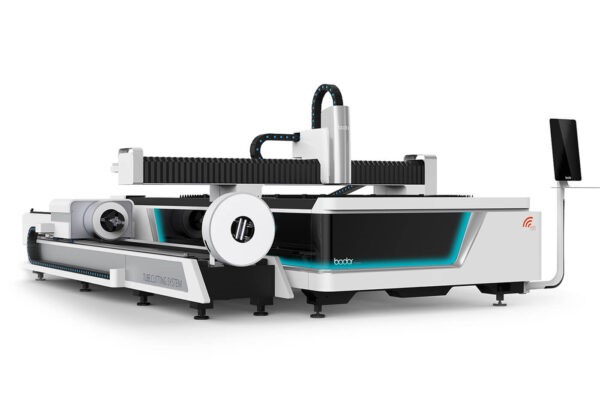

Комбинированный лазер с двумя сменными столами для резки труб и листового металла BODOR серия ET
Оптоволоконные лазерные станки c двумя сменными столами и литой чугунной станиной для резки труб и листового металла.
Серия ET
Рабочее поле: 3 x 1,5 м – 6,1 x 2,0 м
Мощность лазера: 1000 – 6000 Вт
Углеродистая сталь: до 25 мм
Легированная сталь: до 25 мм
Алюминий: до 25 мм
Медные сплавы: до 14 мм
Диаметр трубы: 20 – 230 мм (20х360 мм)
Технические характеристики
|
Модель |
E6020T |
E4020T |
E3015T |
|
Назначение |
Для резки листового металла и труб |
||
|
Рабочее поле, мм |
6100х2000 |
4000х2000 |
3048х1524 |
|
Длина обрабатываемых труб, м |
3 – 6 |
||
|
Диаметр обрабатываемых труб, мм |
20-230 |
||
|
Размер квадратной трубы, мм |
20х20 – 160х160 |
||
|
Мощность лазера, Вт |
6000/4000/3000/2000/1500/1000 |
||
|
Максимальная скорость, м/мин |
100 |
||
|
Точность позиционирования, мм |
0,05 |
||
|
Точность повторного позиционирования, мм |
0,03 |
||
|
Толщина разрезаемого листового металла, мм: |
|||
|
Углеродистая сталь |
до 25 |
||
|
Нержавеющая сталь |
до 25 |
||
|
Алюминий |
до 25 |
||
|
Латунь |
до 14 |
||

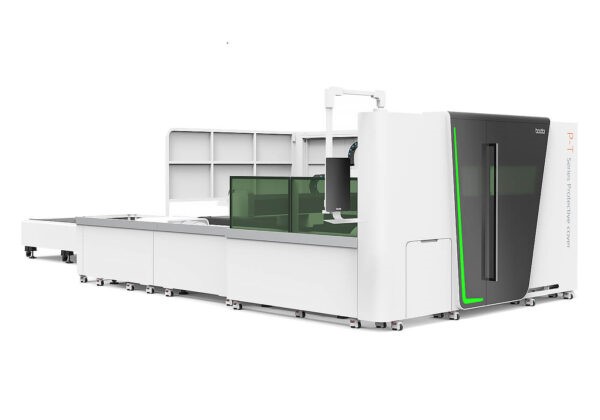

Комбинированный лазер с двумя сменными столами для резки труб и листового металла BODOR серия PT
Оптоволоконные лазерные станки с двумя сменными рабочими поверхностями и защитной камерой. Предназначены для резки листового металла и труб.
Серия PT
Рабочее поле: 3 x 1,5 м – 4,0 x 2,0 м
Мощность лазера: 1000 – 6000 Вт
Углеродистая сталь: до 25 мм
Легированная сталь: до 25 мм
Алюминий: до 16 мм
Медные сплавы: до 14 мм
Диаметр труб: 20 – 230 мм
Технические характеристики
|
Модель |
P4T |
P3T |
|
Назначение |
Для резки листового металла и труб |
|
|
Рабочее поле, мм |
4000х2000 |
3048х1524 |
|
Длина обрабатываемых труб, м |
3 – 6 |
|
|
Диаметр обрабатываемых труб, мм |
20 – 230 |
|
|
Размер квадратной трубы, мм |
20×20 – 160×160 |
|
|
Мощность лазера, Вт |
6000/4000/3000/2000/1500/1000 |
|
|
Максимальная скорость, м/мин |
100 |
|
|
Точность позиционирования, мм |
0,05 |
|
|
Точность повторного позиционирования, мм |
0,03 |
|
|
Толщина разрезаемого листового металла, мм: |
||
|
Углеродистая сталь |
до 25 |
|
|
Нержавеющая сталь |
до 25 |
|
|
Алюминий |
до 16 |
|
|
Латунь |
до 14 |
|

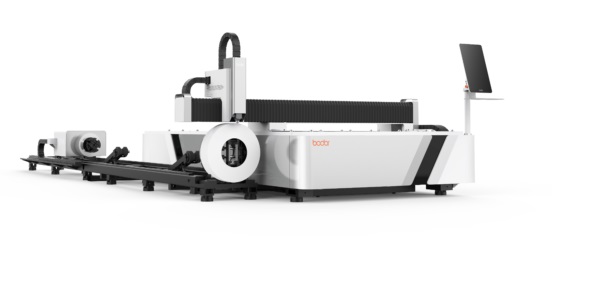

Лазер для резки листового металла и труб BODOR серия АT
Оптоволоконные лазерные станки c фиксированной рабочей поверхностью и цельносварной фрезерованной станиной для резки листового металла и труб.
Серия AT
Рабочее поле: от 3048х1524 мм до 6100х1524 мм
Мощность лазера: 1000 – 3000 Вт
Технические характеристики
|
Модель |
A6T |
A4T |
A3T |
|
Рабочее поле, мм |
6100х1524 |
4000х1524 |
3048х1524 |
|
Мощность лазера, Вт |
3000/2000/1500/1000 |
||
|
Точность позиционирования, мм |
0,05 |
||
|
Точность повторного позиционирования, мм |
0,03 |
||
|
Максимальная скорость, м/мин |
100 |
||
|
Ускорение |
1G |
||
Технические характеристики
|
Модель устройства |
DYL-500F-SC |
DYL-750F-SC |
DYL-1000F-SC |
DYL-1500F-SC |
|
Мощность |
500 Вт |
750 Вт |
1000 Вт |
1500 Вт |
|
Длина волны |
1080 ± 5 нм |
|||
|
Режим работы |
Непрерывный / модульный |
|||
|
Максимальная частота модуляции |
20 кГц |
50 кГц |
||
|
Длина лазерного |
15 м |
20 м |
||
|
Качество луча |
1.1 |
1.3 |
2.1–2.7 |
|
|
Стабильность выход. мощности |
±2% |
|||
|
Выходной разъем |
QBH |
|||
|
Источник излучения |
Maxphotonics |
|||
|
Питание |
220-240 В |
340-420 В |
340-420В |
|
|
Потребляемая мощность |
4,5 кВт |
|||
|
Охлаждение |
Водяное охлаждение |
|||
|
Размеры машины |
675 мм х 1070 мм х 1080 мм |
|||
|
Вес |
190 кг |
|||
