Электроэрозионные станки AgieCharmilles

Проволочно-вырезные станки

В линейке электроэрозионных проволочно-вырезных станков AgieCharmilles вы найдете модели для решения любых задач современного производства.

Прошивные станки

GFMS предлагает уникальную линейку электроэрозионных прошивных станков. По характеристикам прошивные станки AgieCharmilles значительно превосходят конкурентов.

Супердрели

Все электроэрозионные супердрели AgieCharmilles управляются ЧПУ. Это расширяет сферу применения и повышает автономность. Диаметр используемых электродов от 0.1 мм

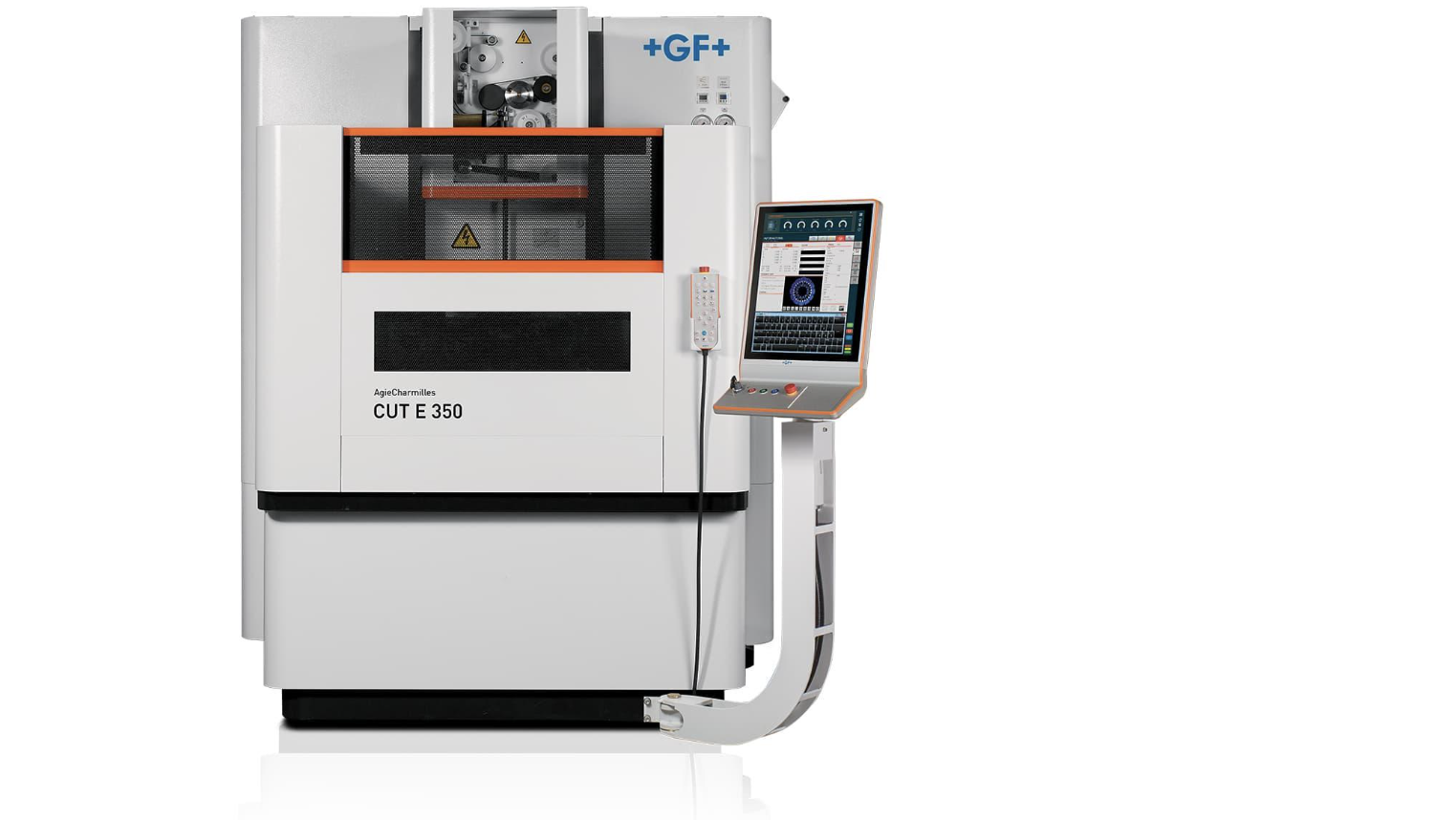

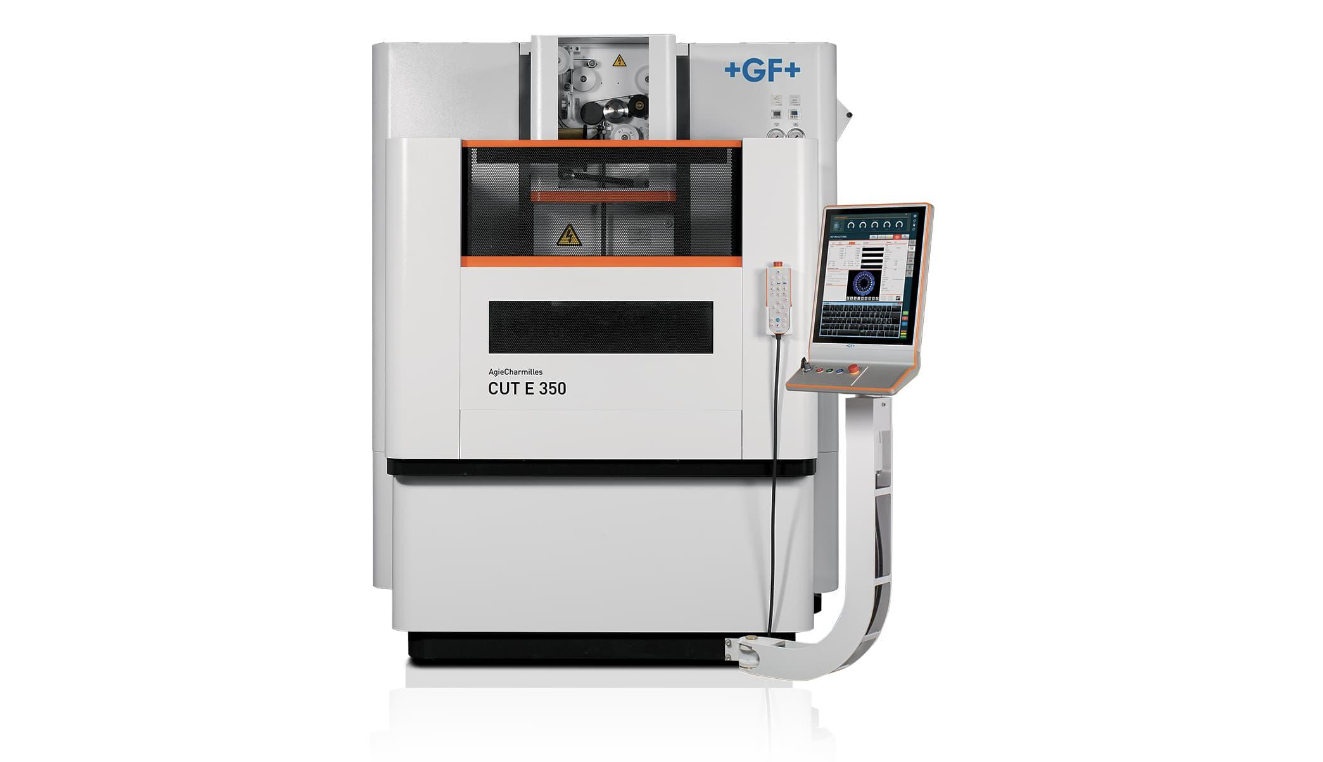

Электроэрозионный проволочно-вырезной станок AgieCharmilles CUT E 350

Проволочно-вырезной электроэрозионный станок с ЧПУ CUT E 350 создан для высокопроизводительного производства пресс-форм и штампов.

Он имеет современный цифровой интеллектуальный генератор IPG-DPS, благодаря которому скорость обработки выросла на 15-20%, а шероховатость поверхности Ra 0,2 мкм достигается за 4 прохода. Среди станков в своем классе CUT E 350 отличается уникальной электромеханической защитой от соударений, которая срабатывает на любой скорости перемещения осей (до 3000 мм/мин), а также самой большой на рынке рабочей ванной.

Технические характеристики

Перемещения по осям X, Y,Z	350х250х250 мм
Перемещения по осям U,V	90х90 мм
Размер рабочего стола	700×480 мм
Максимальный угол обработки	±30°
Скорость перемещений (X, Y, Z)	0-3000 мм/мин
Разрешение оптических линеек	10 нм
Макс. длина заготовки	1003 мм
Макс. ширина заготовки	743 мм
Макс. высота заготовки	250 мм
Макс. масса заготовки	400 кг
Защита от столкновений по осям	X,Y,Z
Тип рабочего стола	Моноблочный
Толщина рабочего стола	45 мм
Крепежные отверстия М8	76 шт
Фронтальная дверь	Автоматическая
Регулировка уровня диэлектрика	Автоматическая
Применяемые диаметры проволоки	0.1 — 0.3 мм
Максимальная высота автозаправки проволоки	250 мм
Наилучшая шероховатость, Ra	0,12 мкм
Максимальная производительность	300 мм²/мин
Система управления	AgieCharmilles AC CUT HMI
Дисплей	19″ сенсорный
Операционная система	Windows 10
Тип диэлектрика	деионизованная вода
Объем диэлектрика	760 л
Количество фильтров	2
Габариты станка	1750×2470×2200 мм
Общий вес станка (без диэлектрика)	2525 кг

Электроэрозионный проволочно-вырезной станок AgieCharmilles CUT E 600

Проволочно-вырезной электроэрозионный станок с ЧПУ CUT E 600 создан для высокопроизводительного производства пресс-форм и штампов.

Он имеет современный цифровой интеллектуальный генератор IPG-DPS, благодаря которому скорость обработки выросла на 15-20%, а шероховатость поверхности Ra 0,2 мкм достигается за 4 прохода. Среди станков в своем классе проволочно-вырезной станок CUT E 600 отличается уникальной электромеханической защитой от соударений, которая срабатывает на любой скорости перемещения осей (до 3000 мм/мин), а также самой большой на рынке рабочей ванной.

Технические характеристики

Перемещения по осям X, Y,Z	600×400×350 мм
Перемещения по осям U,V	100х100 мм
Размер рабочего стола	950×630 мм
Максимальный угол обработки	±30°
Скорость перемещений (X, Y, Z)	0-3000 мм/мин
Разрешение оптических линеек	10 нм
Макс. длина заготовки	1214 мм
Макс. ширина заготовки	950 мм
Макс. высота заготовки	350 мм
Макс. масса заготовки	1000 кг
Защита от столкновений по осям	X,Y,Z
Тип рабочего стола	Моноблочный
Толщина рабочего стола	45 мм
Крепежные отверстия М8	116 шт
Фронтальная дверь	Автоматическая
Регулировка уровня диэлектрика	Автоматическая
Применяемые диаметры проволоки	0.1 — 0.3 мм
Максимальная высота автозаправки проволоки	350 мм
Наилучшая шероховатость, Ra	0,12 мкм
Максимальная производительность	300 мм²/мин
Система управления	AgieCharmilles AC CUT HMI
Дисплей	19″ сенсорный
Операционная система	Windows 10
Тип диэлектрика	деионизованная вода
Объем диэлектрика	1000 л
Количество фильтров	2
Габариты станка	2020x2790x2320 мм
Общий вес станка (без диэлектрика)	4440 кг

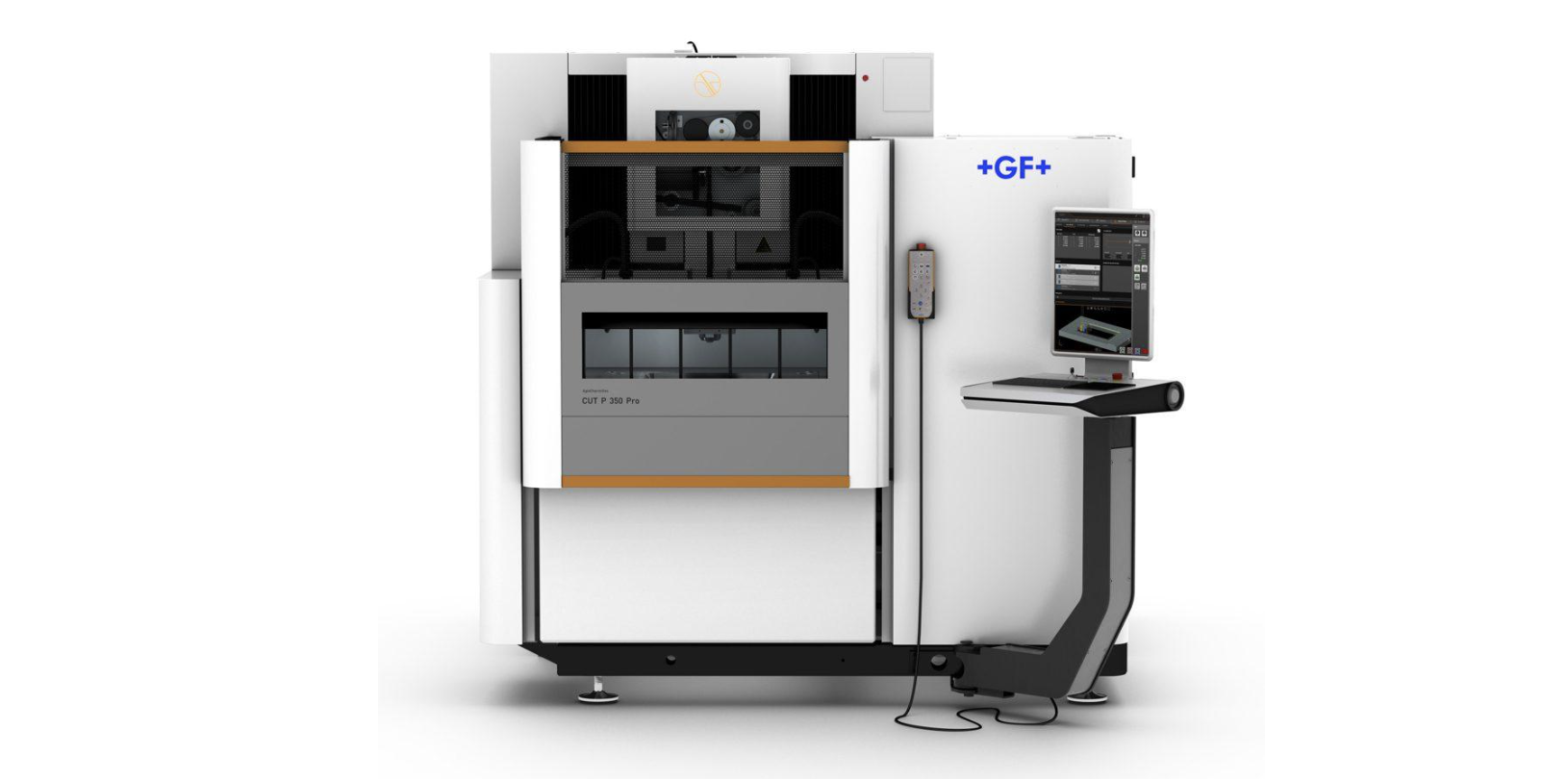

Электроэрозионный проволочно-вырезной станок CUT P 350 PRO

Электроэроэрозионный проволочно-вырезной станок CUT P 350 PRO является наиболее универсальным на рынке для решения задач любых отраслей промышленности.

Благодаря новым технологиям GFMS, этот проволочно-вырезной станок имеет широчайшую базу режимов обработки, изготавливая детали с высокой точностью до 1,5 мкм и максимальной производительностью до 500 мм²/мин.

Благодаря конструкции QUADRAX станок способен обрабатывать заготовки под углом до 45 градусов при любой высоте заготовки 0-220 мм.

Технические характеристики

Перемещения по осям X, Y,Z	350×220×220 мм
Перемещения по осям U,V	350×220 мм
Размер рабочего стола	680×450 мм
Максимальный угол обработки	±45° на высоте заготовки до 220 мм
Скорость перемещений (X, Y, Z)	0-3000 мм/мин
Разрешение оптических линеек	10 нм
Макс. длина заготовки	1000 мм
Макс. ширина заготовки	550 мм
Макс. высота заготовки	220 мм
Макс. масса заготовки	750 кг
Защита от столкновений по осям	X,Y,Z,U,V
Тип рабочего стола	Моноблочный
Толщина рабочего стола	45 мм
Крепежные отверстия М8	76 шт
Фронтальная дверь	Автоматическая
Регулировка уровня диэлектрика	Автоматическая
Применяемые диаметры проволоки	0.07 — 0.33 мм
Максимальная высота автозаправки проволоки	220 мм
Наилучшая шероховатость, Ra	0,08 мкм
Достижимая скорость обработки	500 мм²/мин
Система управления	UNIQUA
Дисплей	19″ сенсорный
Операционная система	Windows 10
Тип диэлектрика	деионизованная вода
Объем диэлектрика	700 л
Количество фильтров	4
Габариты станка	2050×2234×2154 мм
Общий вес станка (без диэлектрика)	2500 кг

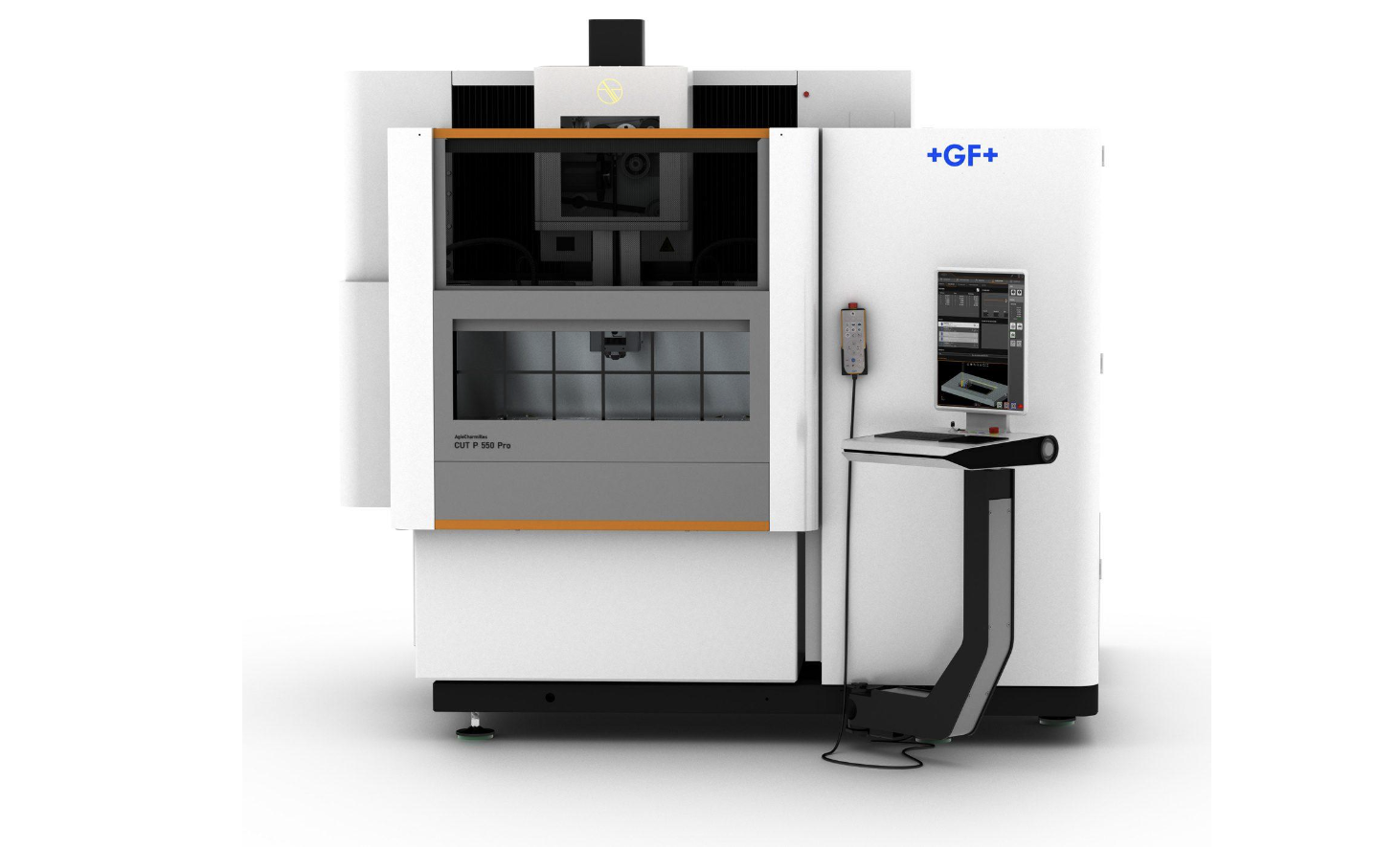

Электроэрозионный проволочно-вырезной станок CUT P 550 PRO

Электроэроэрозионный проволочно-вырезной станок CUT P 550 PRO является наиболее универсальным на рынке для решения задач любых отраслей промышленности.

Технические характеристики

Перемещения по осям X, Y,Z	550x350x400 мм
Перемещения по осям U,V	550×350 мм
Размер рабочего стола	900×600 мм
Максимальный угол обработки	±45° на высоте заготовки до 400 мм
Скорость перемещений (X, Y, Z)	0-3000 мм/мин
Разрешение оптических линеек	10 нм
Макс. длина заготовки	1200 мм
Макс. ширина заготовки	700 мм
Макс. высота заготовки	400 мм
Макс. масса заготовки	1500 кг
Защита от столкновений по осям	X,Y,Z,U,V
Тип рабочего стола	Моноблочный
Толщина рабочего стола	45 мм
Фронтальная дверь	Автоматическая
Регулировка уровня диэлектрика	Автоматическая
Применяемые диаметры проволоки	0.07 — 0.33 мм
Максимальная высота автозаправки проволоки	400 мм
Наилучшая шероховатость, Ra	0,08 мкм
Достижимая скорость обработки	500 мм²/мин
Система управления	UNIQUA
Дисплей	19″ сенсорный
Операционная система	Windows 10
Тип диэлектрика	деионизованная вода
Объем диэлектрика	1300 л
Количество фильтров	4
Габариты станка	2600x2640x2340 мм
Общий вес станка (без диэлектрика)	3300 кг

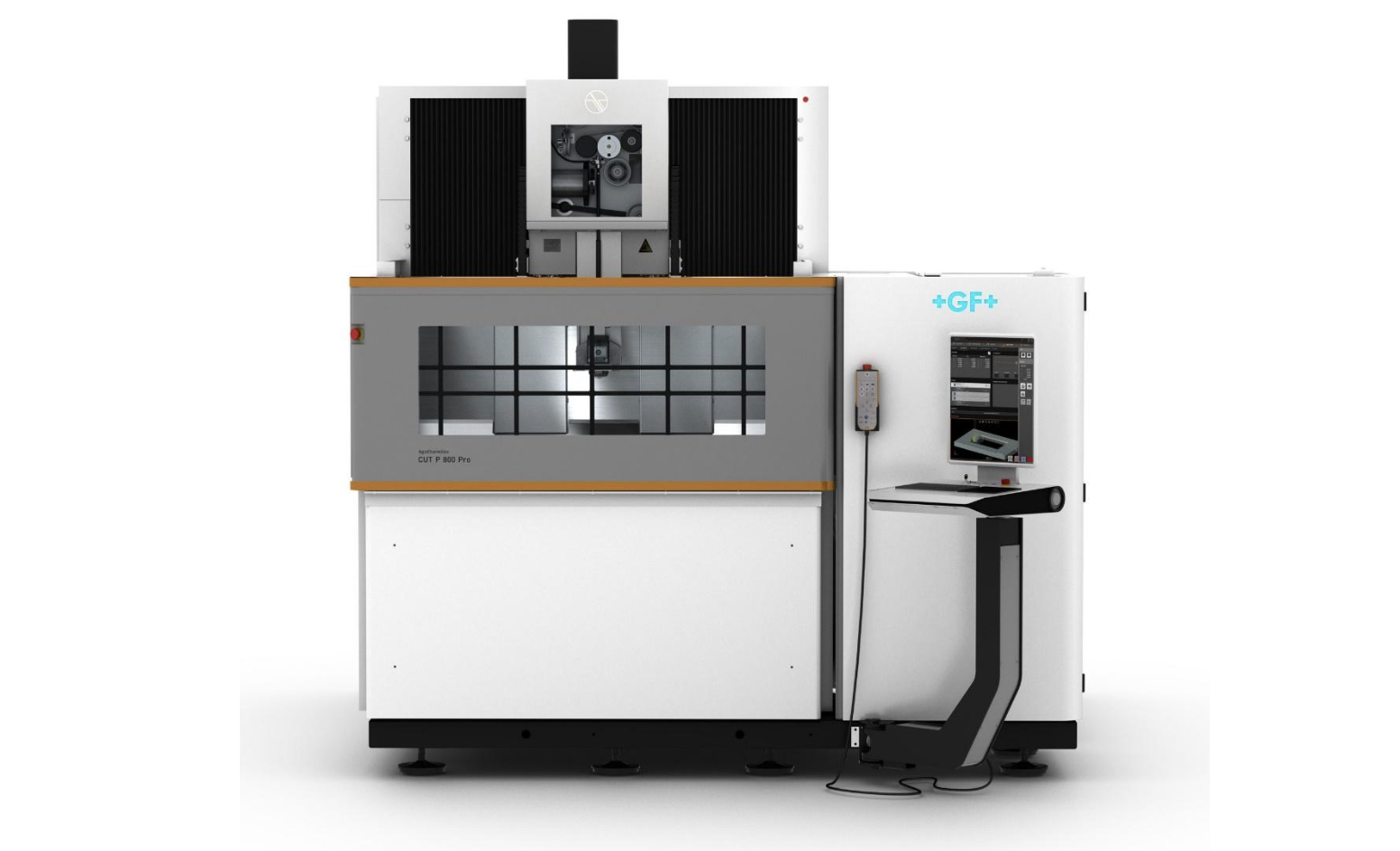

Электроэрозионный проволочно-вырезной станок CUT P 800 PRO

Электроэроэрозионный проволочно-вырезной станок CUT P 800 PRO является наиболее универсальным на рынке для решения задач любых отраслей промышленности. Благодаря новым технологиям GFMS, этот проволочно-вырезной станок имеет широчайшую базу режимов обработки, изготавливая детали с высокой точностью до 2 мкм и максимальной производительностью до 500 мм²/мин. Благодаря конструкции QUADRAX станок способен обрабатывать заготовки под углом до 45 градусов при любой высоте заготовки 0-220 мм.

Технические характеристики

Перемещения по осям X, Y,Z	800x550x510 мм
Перемещения по осям U,V	800×550 мм
Размер рабочего стола	1240×800 мм
Максимальный угол обработки	±45° на высоте заготовки до 510 мм
Скорость перемещений (X, Y, Z)	0-3000 мм/мин
Разрешение оптических линеек	10 нм
Макс. длина заготовки	1450 мм
Макс. ширина заготовки	950 мм
Макс. высота заготовки	510 мм
Макс. масса заготовки	3000 кг
Защита от столкновений по осям	X,Y,Z,U,V
Тип рабочего стола	Моноблочный
Толщина рабочего стола	45 мм
Фронтальная дверь	Автоматическая
Регулировка уровня диэлектрика	Автоматическая
Применяемые диаметры проволоки	0.07 — 0.33 мм
Максимальная масса катушки проволоки (стандарт)	25 кг
Максимальная высота автозаправки проволоки	510 мм
Наилучшая шероховатость, Ra	0,1 мкм
Достижимая скорость обработки	500 мм²/мин
Система управления	UNIQUA
Дисплей	19″ сенсорный
Операционная система	Windows 10
Тип диэлектрика	деионизованная вода
Объем диэлектрика	1700 л
Количество фильтров	4
Габариты станка	2670x2870x2645 мм
Общий вес станка (без диэлектрика)	6300 кг

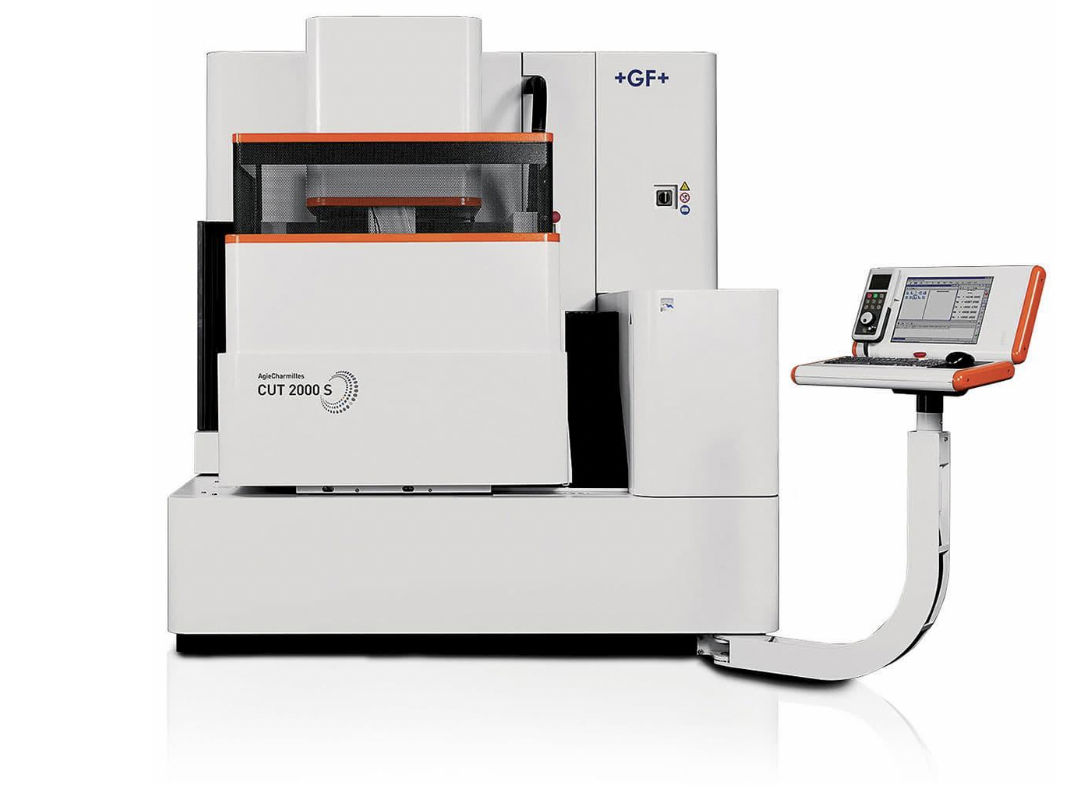

Электроэрозионный проволочно-вырезной станок CUT 2000S

Серия ультрапрецизионных электроэрозионных проволочно-вырезных станков AgieCharmilles CUT 2000/3000 — это идеальное сочетание производительности и точности. Будьте готовы получить бескомпромиссное качество результатов в точности и шероховатости поверхности, чтобы добиться высочайшего результата обработки.

Технические характеристики

Перемещения по осям X, Y,Z	350×250×256 мм
Перемещения по осям U,V	140×140 мм
Размер рабочего стола	700×450 мм
Максимальный угол обработки	±30° на высоте заготовки до 100 мм
Скорость перемещений (X, Y, Z)	0-3000 мм/мин
Разрешение оптических линеек	10 нм
Макс. длина заготовки	750 мм
Макс. ширина заготовки	550 мм
Макс. высота заготовки	250 мм
Макс. масса заготовки	450 кг
Тип рабочего стола	Моноблочный
Толщина рабочего стола	45 мм
Тип рабочей ванны	автоматически поднимаемая/опускаемая
Регулировка уровня диэлектрика	Автоматическая
Направляющие проволоки	Универсальные для любых диаметров проволоки
Применяемые диаметры проволоки	0.05 — 0.33 мм
Максимальный вес катушки с проволокой	25 кг
Максимальная высота автозаправки проволоки	250 мм
Наилучшая шероховатость, Ra	0,08 мкм
Достижимая точность обработки, ТКМ	1 мкм
Достижимая скорость обработки	300 мм²/мин
Система управления	VISION
Дисплей	19″ сенсорный
Операционная система	Windows 10
Тип диэлектрика	деионизованная вода
Объем диэлектрика	700 л
Количество фильтров	8
Габариты станка	2095 x 1950 x 2247 мм
Общий вес станка (без диэлектрика)	2800 кг

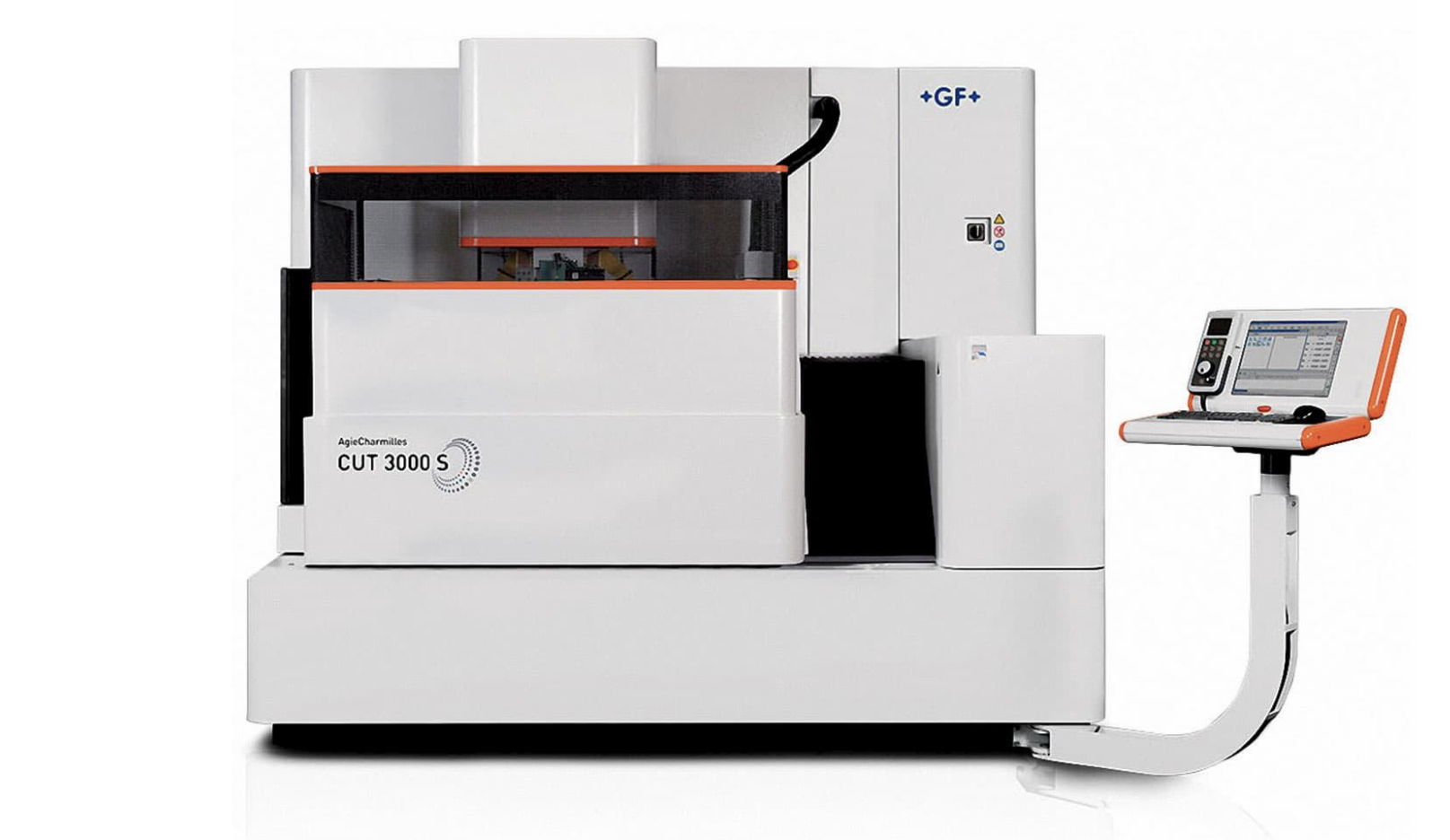

Электроэрозионный проволочно-вырезной станок CUT 3000S

Технические характеристики

Перемещения по осям X x Y x Z	350×250×256 мм
Перемещения по осям U x V	140×140 мм
Габариты рабочей ванны	750х550 мм
Двухпроволочный тракт	опция
Шероховатость, Ra	0,05 мкм
Точность обработки, Ткм	1 мкм
Направляющие проволоки	Универсальные для любых диаметров проволоки

Электроэрозионный проволочно-вырезной станок CUT X 350

Проволочно-вырезной электроэрозионный станок CUT X 350 поднимает стандарты производительности на новый уровень. Интеллектуальный генератор энергии с прямым источником питания (IPG-DPS) и уникальная двухпроводная технология делают невозможное возможным с непревзойденной скоростью.

Оптимизированная механика, новый дизайн головок, напечатанных на 3D-принтере, и управление температурным режимом на основе искусственного интеллекта — основа для беспрецедентной точности и качества поверхности.

Простота и гибкость, как для профессионалов, так и для новичков благодаря защите от столкновений, отжигу проволоки перед заправкой, новой системе управления Uniqua и возможности переключения с открытых направляющих на закрытые всего за несколько минут.

Технические характеристики

Перемещения по осям X, Y,Z	350×250×256 мм
Перемещения по осям U,V	140×140 мм
Размер рабочего стола	680×450 мм
Максимальный угол обработки	±30° на высоте заготовки до 100 мм
Скорость перемещений (X, Y, Z)	0-3000 мм/мин
Разрешение оптических линеек	10 нм
Макс. длина заготовки	800 мм
Макс. ширина заготовки	550 мм
Макс. высота заготовки	256 мм
Макс. масса заготовки	450 кг
Защита от столкновений по осям	X,Y,Z,U,V
Тип рабочего стола	Моноблочный
Толщина рабочего стола	45 мм
Крепежные отверстия М8	76 шт
Рабочая ванна	Автоматическая
Регулировка уровня диэлектрика	Автоматическая
Применяемые диаметры проволоки	0.05 — 0.33 мм
Максимальная высота автозаправки проволоки	250 мм
Наилучшая шероховатость, Ra	0,05 мкм
Достижимая скорость обработки	300 мм²/мин
Достижимая точность обработки, ТКМ	1 мкм
Система управления	UNIQUA
Дисплей	19″ сенсорный
Операционная система	Windows 10
Тип диэлектрика	деионизованная вода
Объем диэлектрика	700 л
Количество фильтров	4
Габариты станка	2520×2240×2154 мм
Общий вес станка (без диэлектрика)	3900 кг

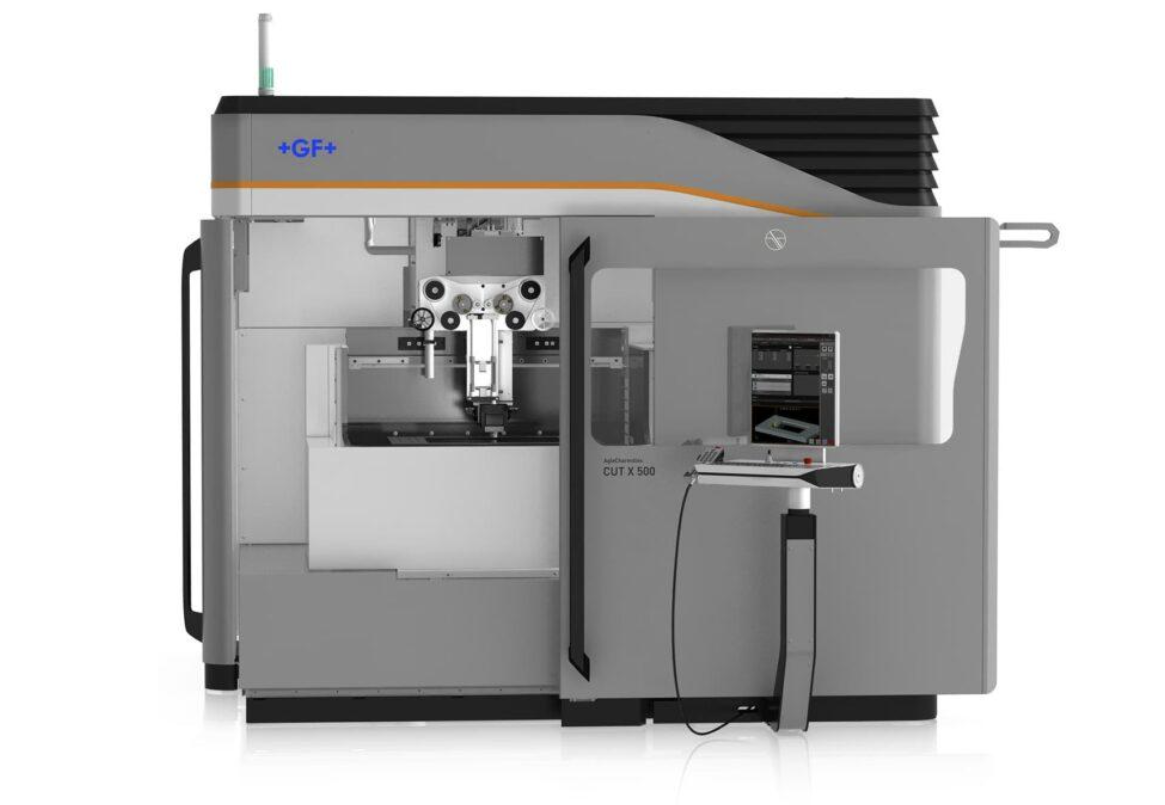

Электроэрозионный проволочно-вырезной станок CUT X 500

Проволочно-вырезной электроэрозионный станок CUT X 500 поднимает стандарты производительности на новый уровень. Интеллектуальный генератор энергии с прямым источником питания (IPG-DPS) и уникальная двухпроводная технология делают невозможное возможным с непревзойденной скоростью.

Технические характеристики

Перемещения по осям X, Y,Z	500×350×256 мм
Перемещения по осям U,V	140×140 мм
Размер рабочего стола	850×450 мм
Максимальный угол обработки	±30° на высоте заготовки до 100 мм
Скорость перемещений (X, Y, Z)	0-3000 мм/мин
Разрешение оптических линеек	10 нм
Макс. длина заготовки	1050 мм
Макс. ширина заготовки	700 мм
Макс. высота заготовки	256 мм
Макс. масса заготовки	800 кг
Защита от столкновений по осям	X,Y,Z,U,V
Тип рабочего стола	Моноблочный
Толщина рабочего стола	45 мм
Крепежные отверстия М8	108 шт
Рабочая ванна	Автоматическая
Регулировка уровня диэлектрика	Автоматическая
Применяемые диаметры проволоки	0.05 — 0.33 мм
Максимальная высота автозаправки проволоки	250 мм
Наилучшая шероховатость, Ra	0,05 мкм
Достижимая скорость обработки	300 мм²/мин
Достижимая точность обработки, ТКМ	1 мкм
Система управления	UNIQUA
Дисплей	19″ сенсорный
Операционная система	Windows 10
Тип диэлектрика	деионизованная вода
Объем диэлектрика	950 л
Количество фильтров	4
Габариты станка	2822×3533×2444 мм
Общий вес станка (без диэлектрика)	4700 кг

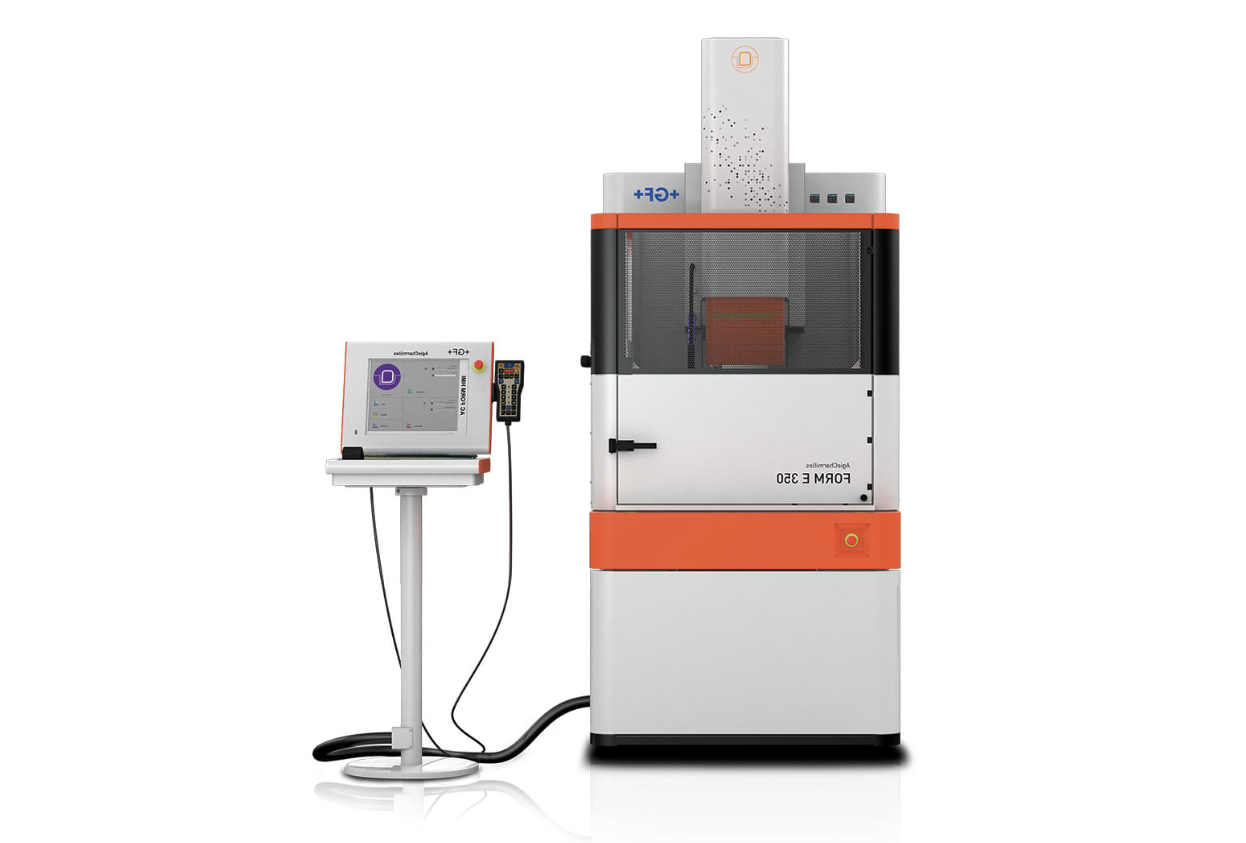

Электроэрозионный прошивной станок FORM E 350

Стандартная комплектая содержит все необходимое: высокоточную ось С, сменщик инструментов, оптические линейки, агрегат охлаждения и пр.

Технические характеристики

Перемещения по осям X, Y, Z	350х250х250 мм
Размер рабочего стола	630×400 мм
Материал рабочего стола	Сталь
Рабочий ток	80А
Скорость перемещений оси Z	0-6000 мм/мин
Скорость перемещений осей X,Y	0-4000 мм/мин
Разрешение оптических линеек	10 нм
Макс. длина заготовки	880 мм
Макс. ширина заготовки	550 мм
Макс. высота заготовки	265 мм
Макс. масса заготовки	400 кг
Защита от столкновений по осям	X,Y,Z,C
Регулировка уровня диэлектрика	Автоматическая
Скорость вращения оси С	0-100 об/мин
Момент инерции оси С	2000 кг*см²
Наилучшая шероховатость, Ra	0,1 мкм
Максимальная производительность	700 мм³/мин
Система управления	AgieCharmilles AC FORM HMI
Дисплей	17″ сенсорный
Операционная система	Windows
Тип диэлектрика	углеводородный
Объем диэлектрика	270 л
Количество фильтров	2
Габариты станка	1000×1875×2430 мм
Общий вес станка (без диэлектрика)	1730 кг

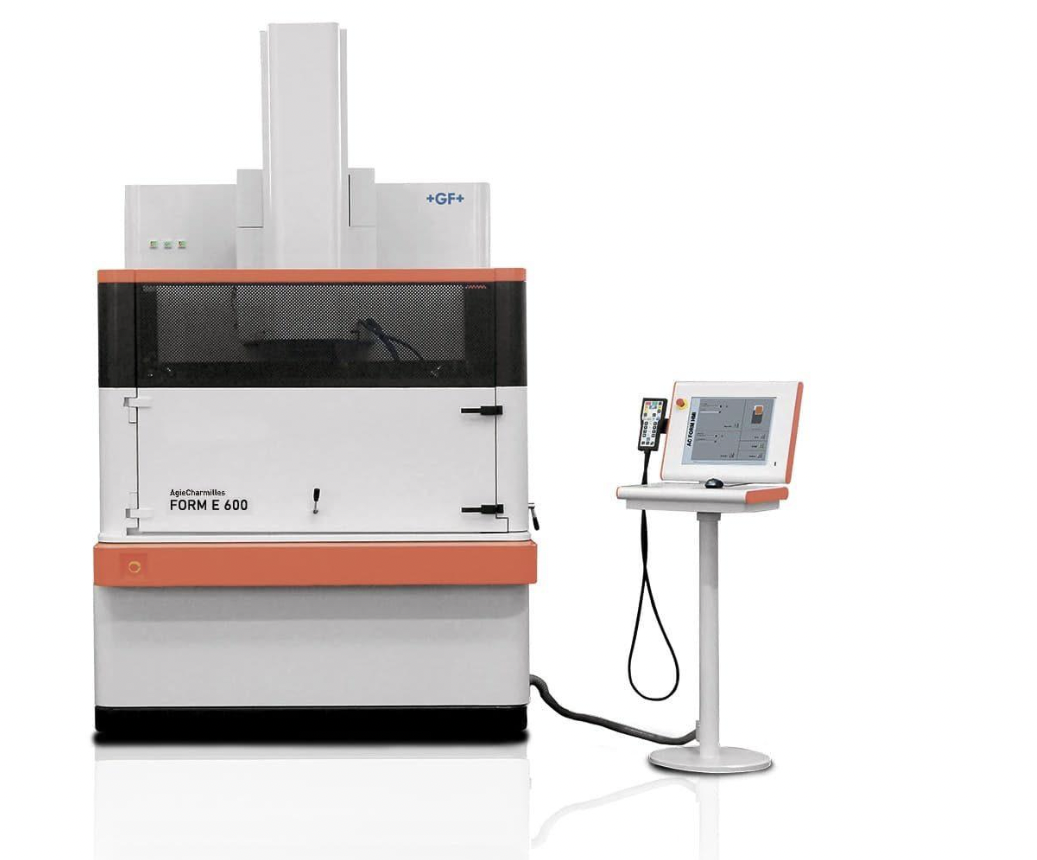

Электроэрозионный прошивной станок FORM E 600

Электроэрозионные станки AgieCharmilles FORM E созданы для производства пресс-форм и штампов. Они также широко используются в конкретных отраслевых сегментах, таких как аэрокосмическая промышленность и аэронавтика, автомобилестроение, информационные и коммуникационные технологии. Станки имеют превосходную производительность и различные функции, способствующие успеху. Прошивной станок FORM E 600 комплектуется генератором с рабочим током 140 А. Стандартная комплектая содержит все необходимое: высокоточную ось С, сменщик инструментов, оптические линейки, агрегат охлаждения и пр.

Технические характеристики

Перемещения по осям X, Y, Z	600х400х400 мм
Размер рабочего стола	800×600 мм
Материал рабочего стола	Сталь
Рабочий ток	140А
Скорость перемещений оси Z	0-6000 мм/мин
Скорость перемещений осей X,Y	0-4000 мм/мин
Разрешение оптических линеек	10 нм
Макс. длина заготовки	1000 мм
Макс. ширина заготовки	700 мм
Макс. высота заготовки	400 мм
Макс. масса заготовки	1000 кг
Защита от столкновений по осям	X,Y,Z,C
Регулировка уровня диэлектрика	Автоматическая
Скорость вращения оси С	0-100 об/мин
Момент инерции оси С	2000 кг*см²
Наилучшая шероховатость, Ra	0,1 мкм
Максимальная производительность	1200 мм³/мин
Система управления	AgieCharmilles AC FORM HMI
Дисплей	17″ сенсорный
Операционная система	Windows
Тип диэлектрика	углеводородный
Объем диэлектрика	750 л
Количество фильтров	6
Габариты станка	1600×2700×2858 мм
Общий вес станка (без диэлектрика)	4400 кг

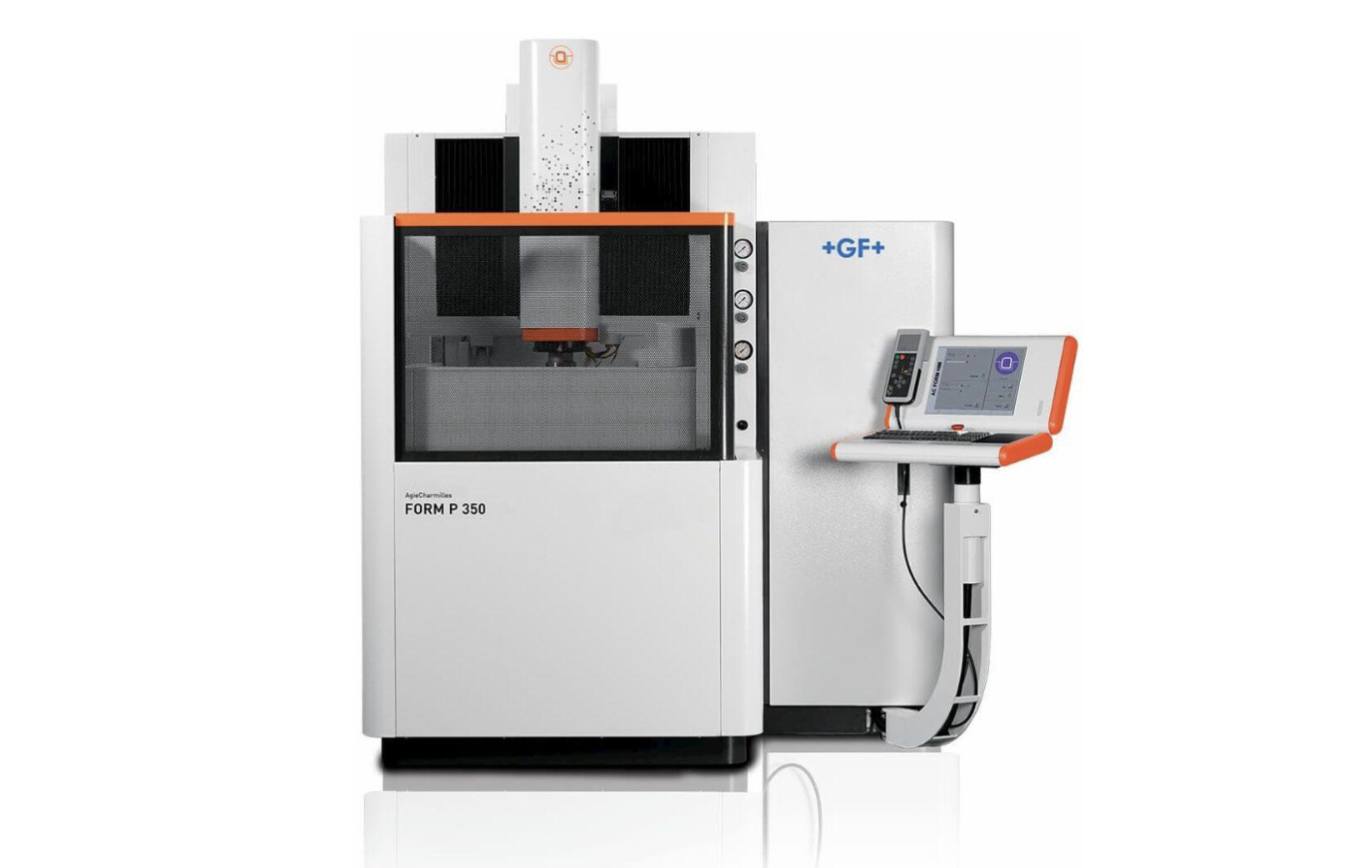

Электроэрозионный прошивной станок FORM P 350

Электроэрозионный прошивной станок с ЧПУ FORM P 350 имеет жесткую конструкцию с неподвижным столом, что позволяет обрабатывать заготовки массой до 500 кг с высокой точностью и производительностью.

Станок оснащен цифровым генератором новейшего поколения ISPG (Intelligent Speed Power Generator) с максимальным током обработки 140 А и производительностью 1200 мм³/мин, а также автотехнологом TECFORM. Это значительно повышает эффективность обработки и сокращает время на настройку.

Специальная функция 3DS значительно снижает прилипание пластика к вставкам пресс-формы, максимально повышает эффективность извлечения пластиковых деталей из формы и сокращает время цикла впрыска.

Технические характеристики

Перемещения по осям X, Y, Z	350х250х300 мм
Размер рабочего стола	500×400 мм
Материал рабочего стола	Сталь
Рабочий ток	80А (140A — опция)
Скорость перемещений оси Z	0-15000 мм/мин
Скорость перемещений осей X,Y	0-6000 мм/мин
Разрешение оптических линеек	10 нм
Макс. длина заготовки	790 мм
Макс. ширина заготовки	530 мм
Макс. высота заготовки	275 мм
Макс. масса заготовки	500 кг
Защита от столкновений по осям	X,Y,Z,C
Регулировка уровня диэлектрика	Автоматическая
Скорость вращения оси С	0-100 об/мин
Момент инерции оси С	2000 кгсм² (5000 кгсм² — опция)
Наилучшая шероховатость, Ra	0,08 мкм
Максимальная производительность	700 мм³/мин
Система управления	AgieCharmilles AC FORM HMI
Дисплей	17″ сенсорный
Операционная система	Windows
Тип диэлектрика	углеводородный
Объем диэлектрика	410 л
Количество фильтров	4
Габариты станка	1900×1690×2398 мм
Общий вес станка (без диэлектрика)	2800 кг
Автоматический сменщик (опция)	4-160 позиций
Технология iQ- нулевой износ электрода	Для графита и меди

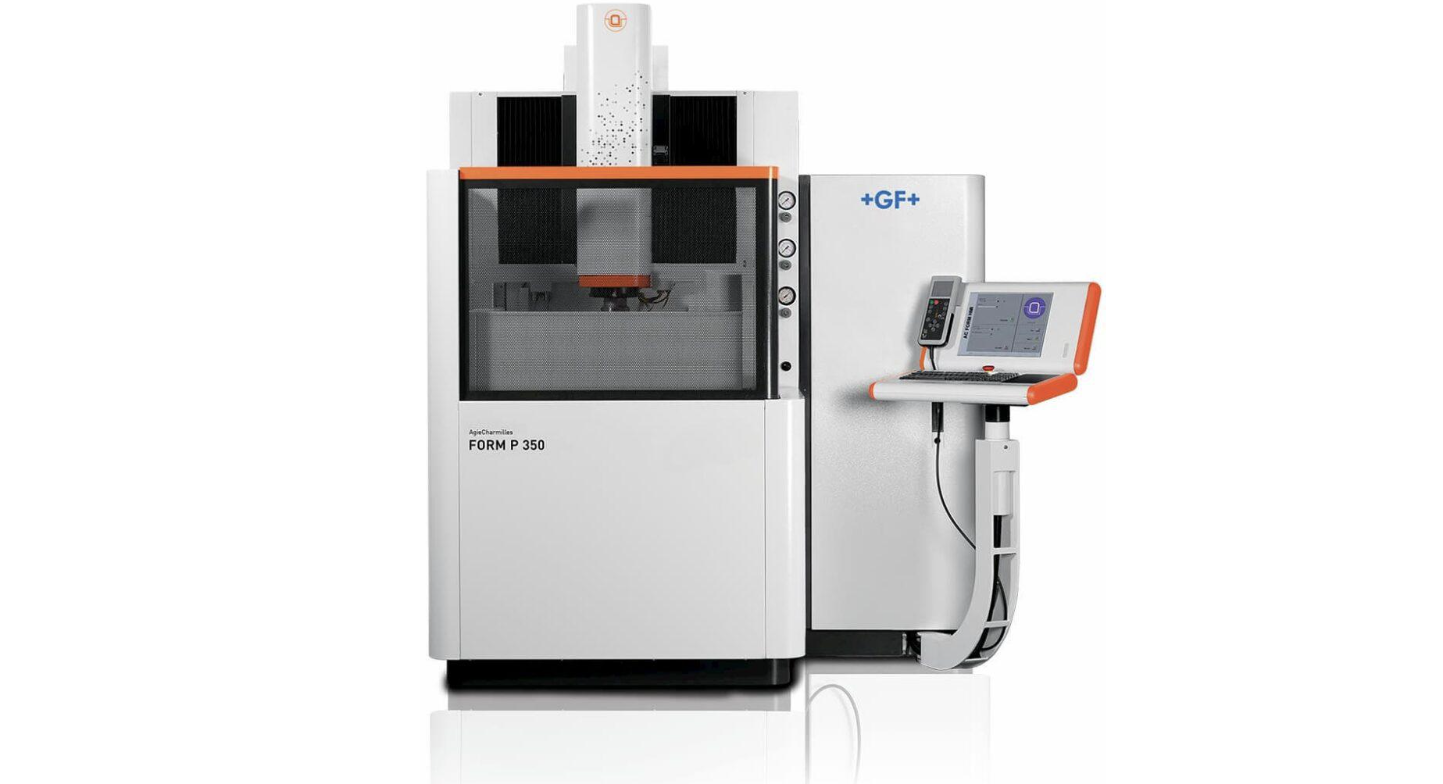

Электроэрозионный прошивной станок FORM P 350

Технические характеристики

Перемещения по осям X, Y, Z	350х250х300 мм
Размер рабочего стола	500×400 мм
Материал рабочего стола	Сталь
Рабочий ток	80А (140A — опция)
Скорость перемещений оси Z	0-15000 мм/мин
Скорость перемещений осей X,Y	0-6000 мм/мин
Разрешение оптических линеек	10 нм
Макс. длина заготовки	790 мм
Макс. ширина заготовки	530 мм
Макс. высота заготовки	275 мм
Макс. масса заготовки	500 кг
Защита от столкновений по осям	X,Y,Z,C
Регулировка уровня диэлектрика	Автоматическая
Скорость вращения оси С	0-100 об/мин
Момент инерции оси С	2000 кгсм² (5000 кгсм² — опция)
Наилучшая шероховатость, Ra	0,08 мкм
Максимальная производительность	700 мм³/мин
Система управления	AgieCharmilles AC FORM HMI
Дисплей	17″ сенсорный
Операционная система	Windows
Тип диэлектрика	углеводородный
Объем диэлектрика	410 л
Количество фильтров	4
Габариты станка	1900×1690×2398 мм
Общий вес станка (без диэлектрика)	2800 кг
Автоматический сменщик (опция)	4-160 позиций
Технология iQ- нулевой износ электрода	Для графита и меди

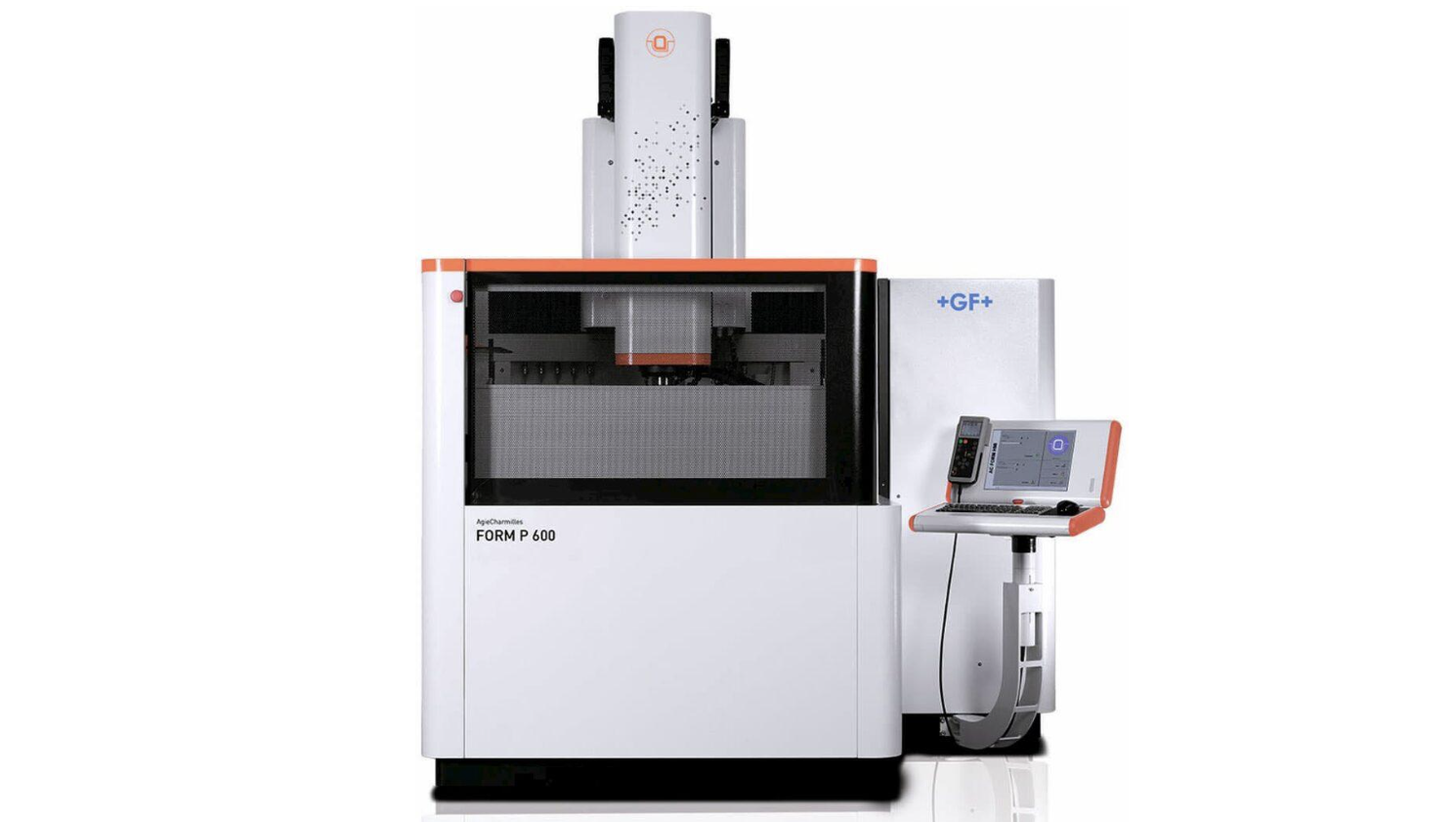

Электроэрозионный прошивной станок FORM P 600

Электроэрозионный прошивной станок с ЧПУ FORM P 600 имеет жесткую конструкцию с неподвижным столом, что позволяет обрабатывать заготовки массой до 1600 кг с высокой точностью и производительностью.

Технические характеристики

Перемещения по осям X, Y, Z	600×400×450 мм
Размер рабочего стола	750×600 мм
Материал рабочего стола	Сталь
Рабочий ток	80А (140A — опция)
Скорость перемещений оси Z	0-10000 мм/мин
Скорость перемещений осей X,Y	0-6000 мм/мин
Разрешение оптических линеек	10 нм
Макс. длина заготовки	1220 мм
Макс. ширина заготовки	870 мм
Макс. высота заготовки	470 мм
Макс. масса заготовки	1600 кг
Защита от столкновений по осям	X,Y,Z,C
Регулировка уровня диэлектрика	Автоматическая
Скорость вращения оси С	0-100 об/мин
Момент инерции оси С	2000 кгсм² (5000 кгсм² — опция)
Наилучшая шероховатость, Ra	0,08 мкм
Максимальная производительность	700 мм³/мин
Система управления	AgieCharmilles AC FORM HMI
Дисплей	17″ сенсорный
Операционная система	Windows
Тип диэлектрика	углеводородный
Объем диэлектрика	700 л
Количество фильтров	6
Габариты станка	2265×2110×2780 мм
Общий вес станка (без диэлектрика)	4500 кг
Автоматический сменщик (опция)	6-160 позиций
Технология iQ- нулевой износ электрода	Для графита и меди

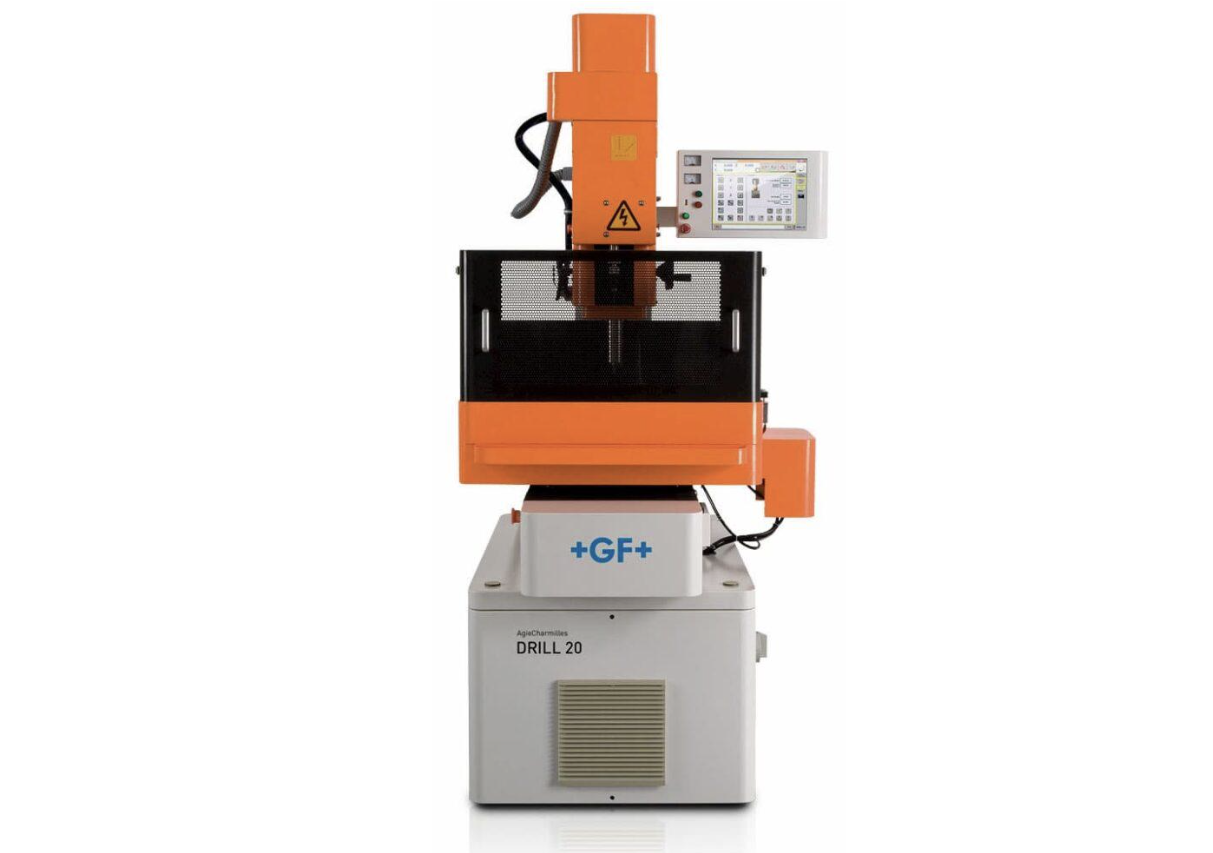

Электроэрозионная супердрель DRILL 20

Электроэрозионный сверлильный станок с ЧПУ (супердрель) AgieCharmilles DRILL 20, разработанный в Швейцарии, предназначен для изготовления отверстий в токопроводящих материалах электродами ø0,1-3,0 мм.

Для обработки электродами ø0,3 — 3,0 мм не требуются системы фильтрации и деионизации, а следовательно нет расхода фильтров и ионообменной смолы. В стандартном исполнении супердрель работает на обычной питьевой (водопроводной) воде.

Благодаря специальным режимам для мягкого врезания, станок с легкостью справляется с такими задачами, как сверление контровочных отверстий.

Технические характеристики

Перемещения по осям X, Y, Z	300х200х300 мм
Перемещения по оси W	100 мм
Размер рабочего стола	400×300 мм
Материал рабочего стола	Сталь
Рабочий ток	30А
Макс. длина заготовки	750 мм
Макс. ширина заготовки	490 мм
Макс. высота заготовки	200 мм (400 мм — опция)
Макс. масса заготовки	300 кг
Диаметры электродов	0,3-3,0 мм (0,1-0,3 — опция)
Скорость вращения оси С	0-47 об/мин
Максимальная производительность	1 мм/с
Система управления	AgieCharmilles AC DRILL HMI
Дисплей	12,1″ сенсорный
Операционная система	Windows
Тип диэлектрика	вода
Объем диэлектрика	200 л
Система фильтрации	опция
Система деионизации	опция
Габариты станка	1340 x 910 x 1940 мм
Вес станка (без диэлектрика)	870 кг

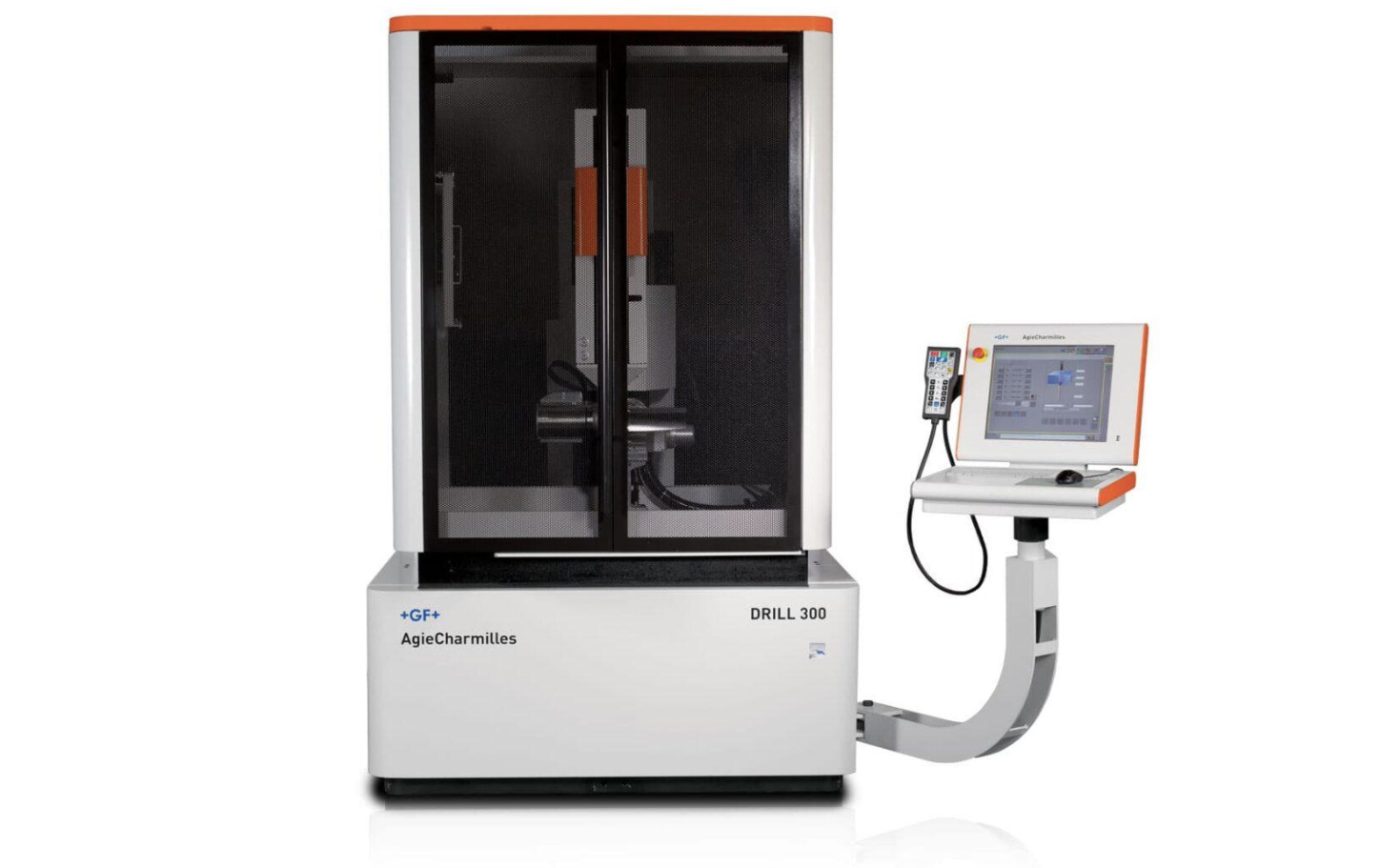

Электроэрозионный сверлильный станок DRILL 300

Высокоточная электроэрозионная супердрель с ЧПУ AgieCharmilles DRILL 300, разработанный и изготовленный в Швейцарии, оснащен новейшим цифровым генератором и ЧПУ GF Machining Solutions, компактной механикой с неподвижным столом и высокой степенью автоматизации. Генератор, контроллер ЧПУ и диэлектрический блок интегрированы в станок.

Супердрель может быть оснащена дополнительными двумя осями для сверления отверстий на криволинейных поверхностях.

Цифровой генератор ISPG способен автоматически менять режимы обработки в зависимости от условия резания.

Технические характеристики

Перемещения по осям X, Y, Z	600х400х450 мм
Перемещения W, Z	450×450 мм
Размер рабочего стола	800×600 мм
Материал рабочего стола	Сталь
Диаметры электродов	0,1-6,0 мм
Тип генератора	ISPG, цифровой
Рабочий ток	60А
Скорость перемещений оси Z	0-4000 мм/мин
Скорость перемещений осей X,Y	0-4000 мм/мин
Разрешение оптических линеек	10 нм (опция)
Макс. длина заготовки	1100 мм
Макс. ширина заготовки	650 мм
Макс. высота заготовки	500 мм
Макс. масса заготовки	1000 кг
Перемещение по оси B	± 100 град
Перемещение по оси C	0~360 град
Скорость вращения оси С	0-100 об/мин
Максимальная производительность	1 мм/с
Система управления	AgieCharmilles AC DRILL HMI
Дисплей	17″ сенсорный
Операционная система	Windows
Тип диэлектрика	вода
Объем диэлектрика	200 л
Количество фильтров	2
Габариты станка	2320×1400×2180 мм
Вес станка (без диэлектрика)	2500 кг
